6.6 典型特性

VCC = 16V，AGND = PGND = 0V，VINAC = 3V，VSENSE = 6V，HVSEN = 3V，PHB = 5V，RTSET = 133kΩ，所有电压均以 GND 为基准，所有输出均为空载，TJ = TA = +25°C，进入指定端子的电流为正电流，从指定端子流出的电流为负电流，除非另有说明。

UCC28063 辅助电源电流与辅助电源电压间的关系
图 6-1 辅助电源电流与辅助电源电压间的关系
UCC28063 基准电压与温度间的关系
IVREF = 0mA 至 –2mA
图 6-3 基准电压与温度间的关系
UCC28063 误差放大器输出电流与输入电压间的关系
软启动完成
图 6-5 误差放大器输出电流与输入电压间的关系
UCC28063 误差放大器跨导与温度间的关系
5.9V < VVSENSE < 6.1V
图 6-7 误差放大器跨导与温度间的关系
UCC28063 导通时间因子与时间设置电阻间的关系
图 6-9 导通时间因子与时间设置电阻间的关系
UCC28063 导通时间因子与相位误差间的关系
KTO = 2(KTA × KTB) / KTA + KTB
图 6-11 导通时间因子与相位误差间的关系
UCC28063 栅极驱动上升与时间间的关系
CLOAD = 4.7nF
图 6-13 栅极驱动上升与时间间的关系

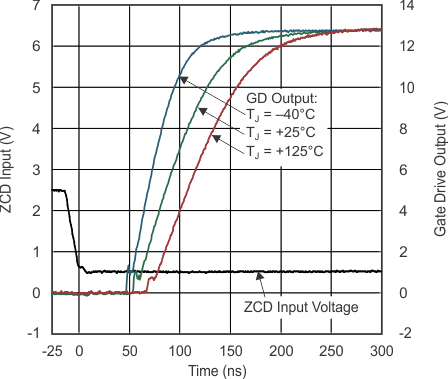

UCC28063 栅极驱动上升和 ZCD 输入延迟与时间间的关系
CLOAD = 4.7nF
图 6-15 栅极驱动上升和 ZCD 输入延迟与时间间的关系
UCC28063 栅极驱动输出高电平与 VCC 间的关系
RLOAD = 2.7kΩ
图 6-17 栅极驱动输出高电平与 VCC 间的关系

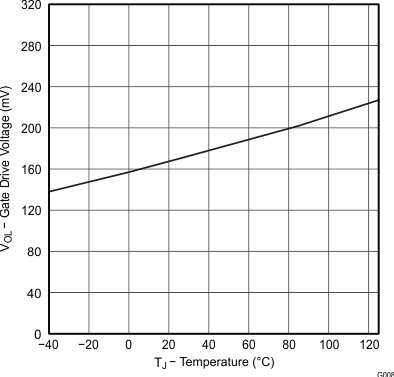

UCC28063 栅极驱动低电压与温度间的关系
负载 = 100mA
图 6-19 栅极驱动低电压与温度间的关系
UCC28063 各种延迟时间与温度间的关系
图 6-21 各种延迟时间与温度间的关系
UCC28063 电流检测输入偏置电流与温度间的关系
VCS = -195mV
图 6-23 电流检测输入偏置电流与温度间的关系
UCC28063 辅助电源电流与温度间的关系
图 6-2 辅助电源电流与温度间的关系
UCC28063 VSENSE 输入偏置电流与输入电压间的关系
图 6-4 VSENSE 输入偏置电流与输入电压间的关系
UCC28063 误差放大器跨导与 VSENSE 间的关系
图 6-6 误差放大器跨导与 VSENSE 间的关系
UCC28063 误差放大器输出电流与输出电压间的关系
图 6-8 误差放大器输出电流与输出电压间的关系
UCC28063 导通时间因子相位 A 和 B 与温度间的关系
图 6-10 导通时间因子相位 A 和 B 与温度间的关系
UCC28063 额外导通时间与 VINAC 间的关系
图 6-12 额外导通时间与 VINAC 间的关系
UCC28063 栅极驱动下降与时间间的关系
CLOAD = 4.7nF
图 6-14 栅极驱动下降与时间间的关系
UCC28063 栅极驱动下降和 CS 输入延迟与时间间的关系
CLOAD = 4.7nF
图 6-16 栅极驱动下降和 CS 输入延迟与时间间的关系
UCC28063 栅极驱动高电压与温度间的关系
RLOAD = 2.7kΩ
图 6-18 栅极驱动高电压与温度间的关系
UCC28063 UVLO 中的栅极驱动低电压与辅助电源电压间的关系
图 6-20 UVLO 中的栅极驱动低电压与辅助电源电压间的关系
UCC28063 零电流检测钳位电压与输入电流间的关系
图 6-22 零电流检测钳位电压与输入电流间的关系
UCC28063 电流检测输入偏置电流与输入电压间的关系
图 6-24 电流检测输入偏置电流与输入电压间的关系
