8 PSFB 设计示例

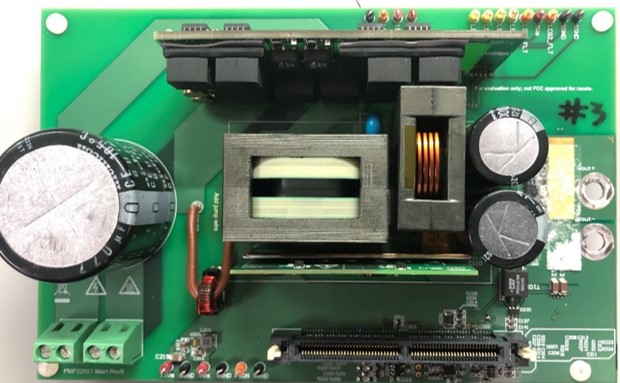

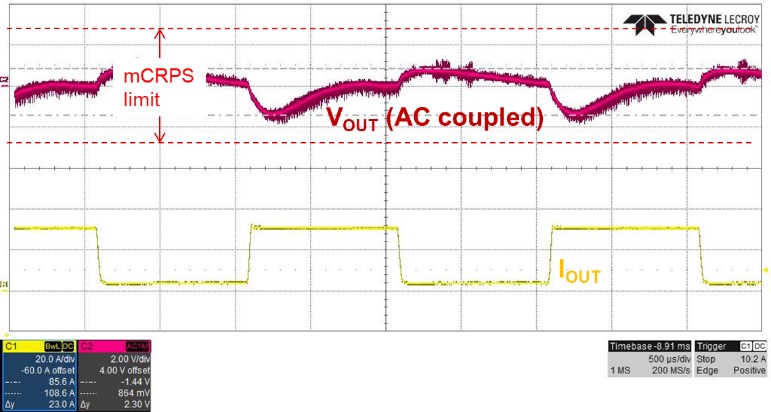

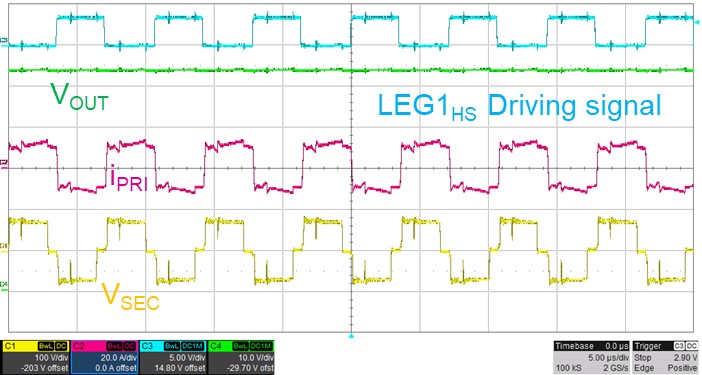

为了验证性能，我们构建了一个带有源钳位的 54V、3kW PSFB 参考设计，旨在符合 M-CRPS 规范。图 39 和图 40 分别显示了此参考设计的方框图和电路板照片。该参考设计使用 TMDSCNCD280039C C2000™ 微控制器进行 PSFB 控制，使用氮化镓 FET 进行效率优化，并在初级绕组上使用电流互感器进行峰值电流模式控制电流检测。总功率级尺寸为 100mm x 65mm x 40mm。图 41 显示了 3kW 负载下的稳态波形。有源钳位 MOSFET 被编程为以 140kHz PSFB 开关频率仅导通 300nS，从而将非单调 I_PRI 持续时间限制在 1μS 以内，并实现宽 D_eff 范围。变压器次级绕组电压 (V_SEC) 峰值代表同步整流器 FET 电压应力。图 41 还显示 54V 输出同步整流器 FET 上具有 80V 电压应力，从而使我们能够使用 100V 额定电压同步整流器 FET。图 42 显示 1A/μS 电流变化压摆率下具有 50% 负载瞬态。该参考设计表现出了比 M-CRPS 限制好得多的性能。
