3.1 CISPR-25 总结

在 3.3V 时，不带屏蔽过孔且布线长度超过 8 英寸的 LMK3C0105-Q1 通过了除 TV Band IV、Analouge UHF、GPS L1 和 GPS L5 之外的所有频带的 5 类标准。为了获得最佳性能，建议使用额外的 GND 过孔和 SSC。

在 1.8V 时，不带屏蔽过孔且布线长度超过 8 英寸的 LMK3C0105-Q1 通过了除 TV Band IV、GPS L1 和 GPS L5 之外的所有频带的 5 类标准。为了获得最佳性能，强烈建议使用额外的 GND 过孔或 SSC。

表 3-2 板差异汇总表
板型号 器件 布线 屏蔽过孔 时钟层 布线长度
1 LMK3C0105-Q1 立即终止 否 L1 66mil
2 LMK3C0105-Q1 立即分支输出 是（400mil 间距阵列） L6 9 - 12in
3 LMK3C0105-Q1 立即分支输出 否 L6 9 - 12in
4 竞品振荡器 立即终止 否 L1 66mil

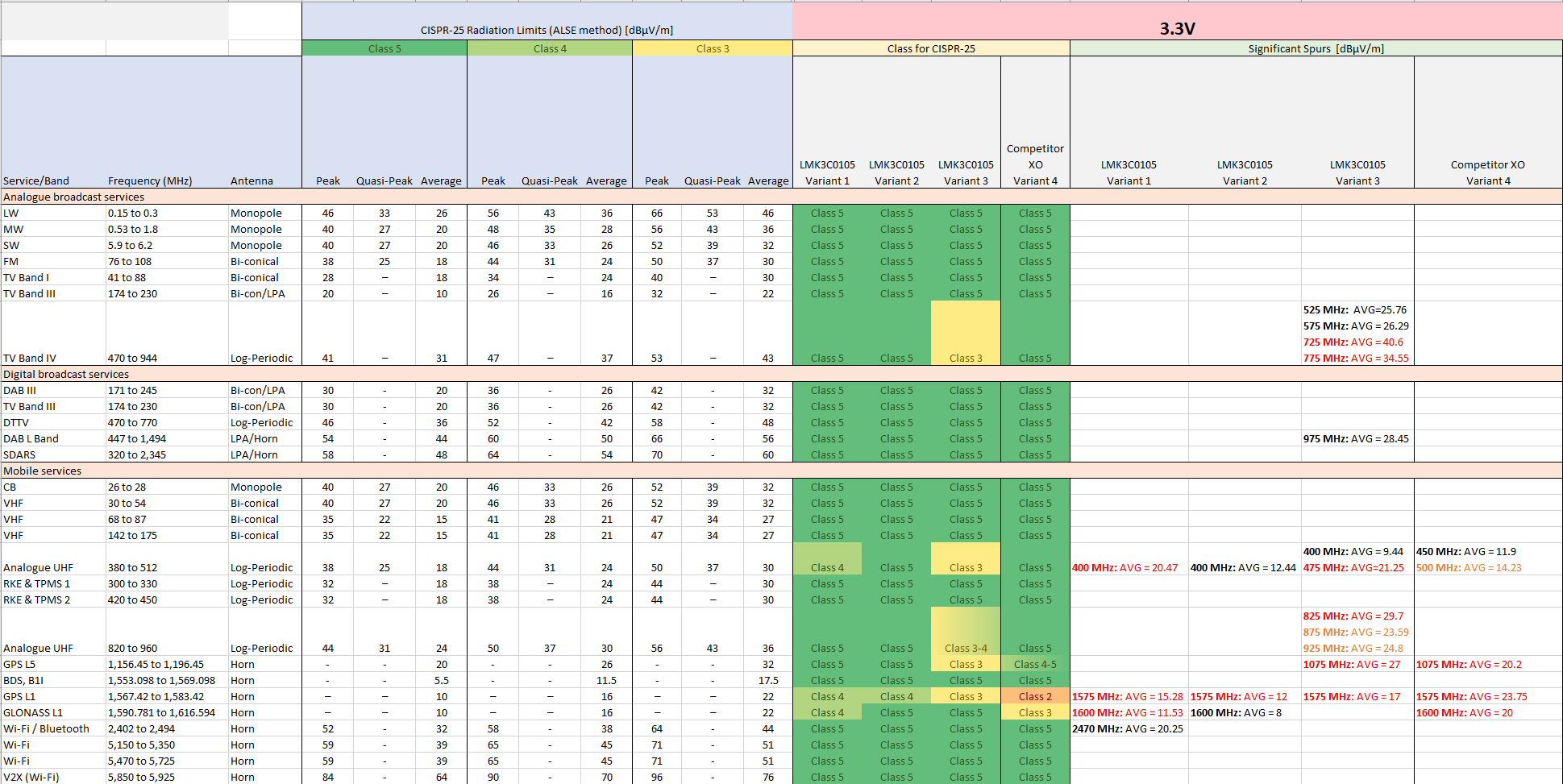

CISPR-25 - 3.3V 电源 - 汇总表

图 3-3 CISPR-25 - 3.3V 电源 - 汇总表

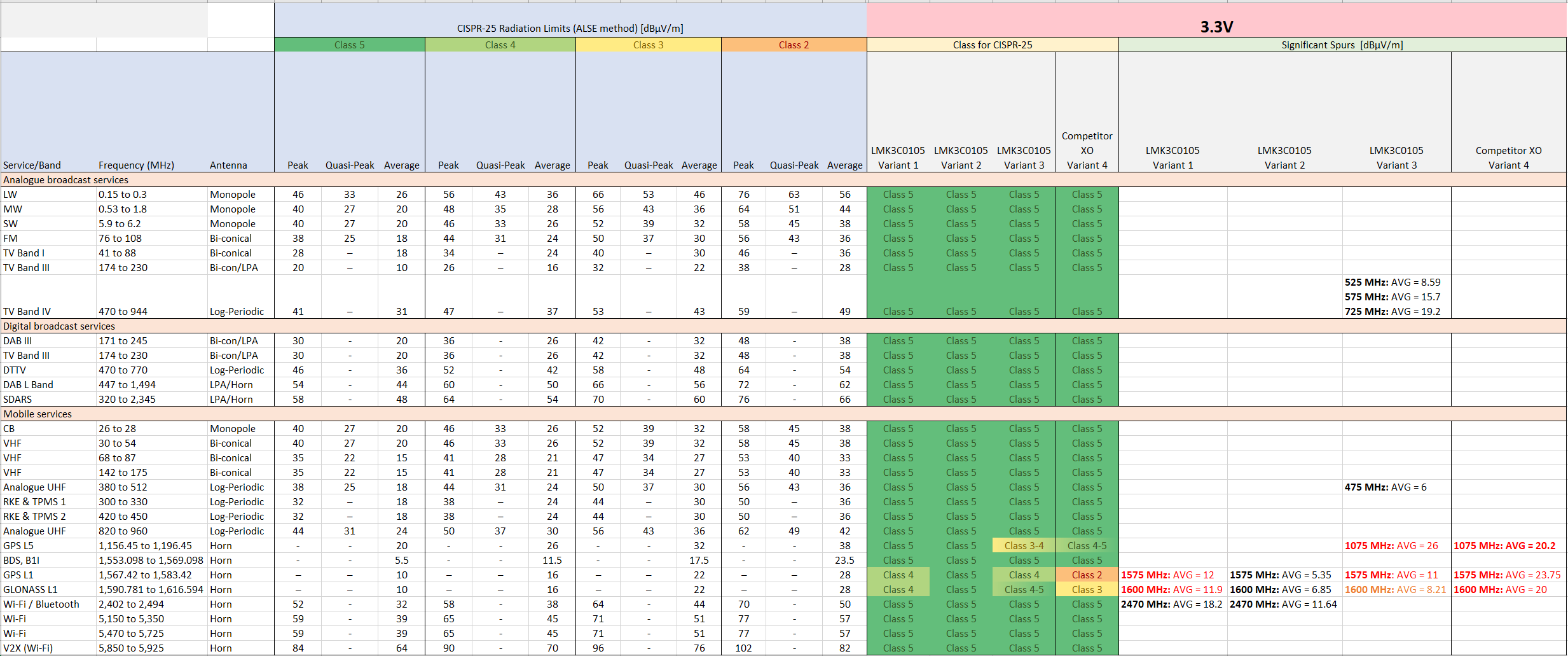

CISPR-25 - 3.3V 电源（带 -0.5% SSC）汇总表

图 3-4 CISPR-25 - 3.3V 电源（带 -0.5% SSC）汇总表

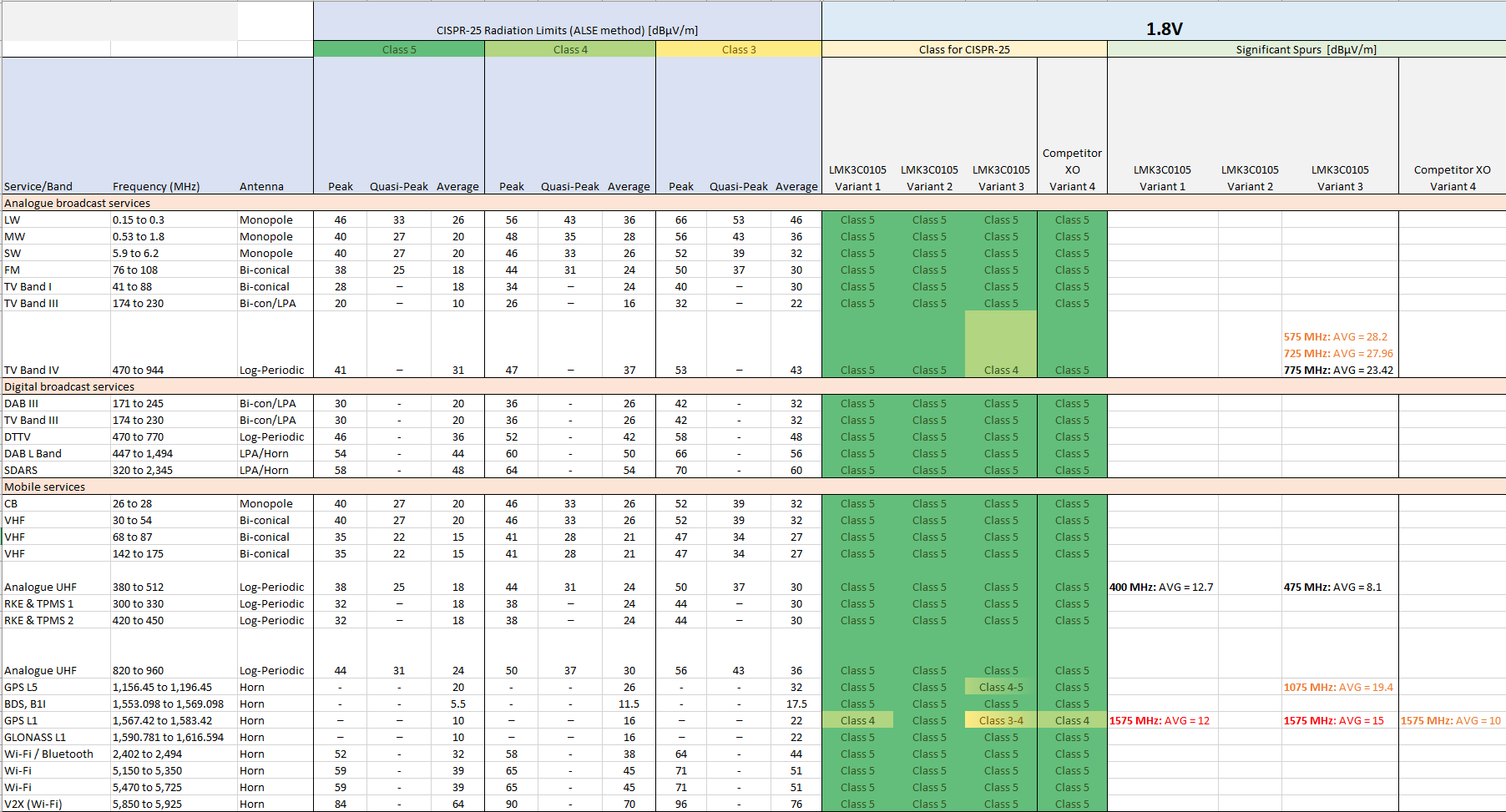

CISPR-25 - 1.8V 电源 - 汇总表

图 3-5 CISPR-25 - 1.8V 电源 - 汇总表

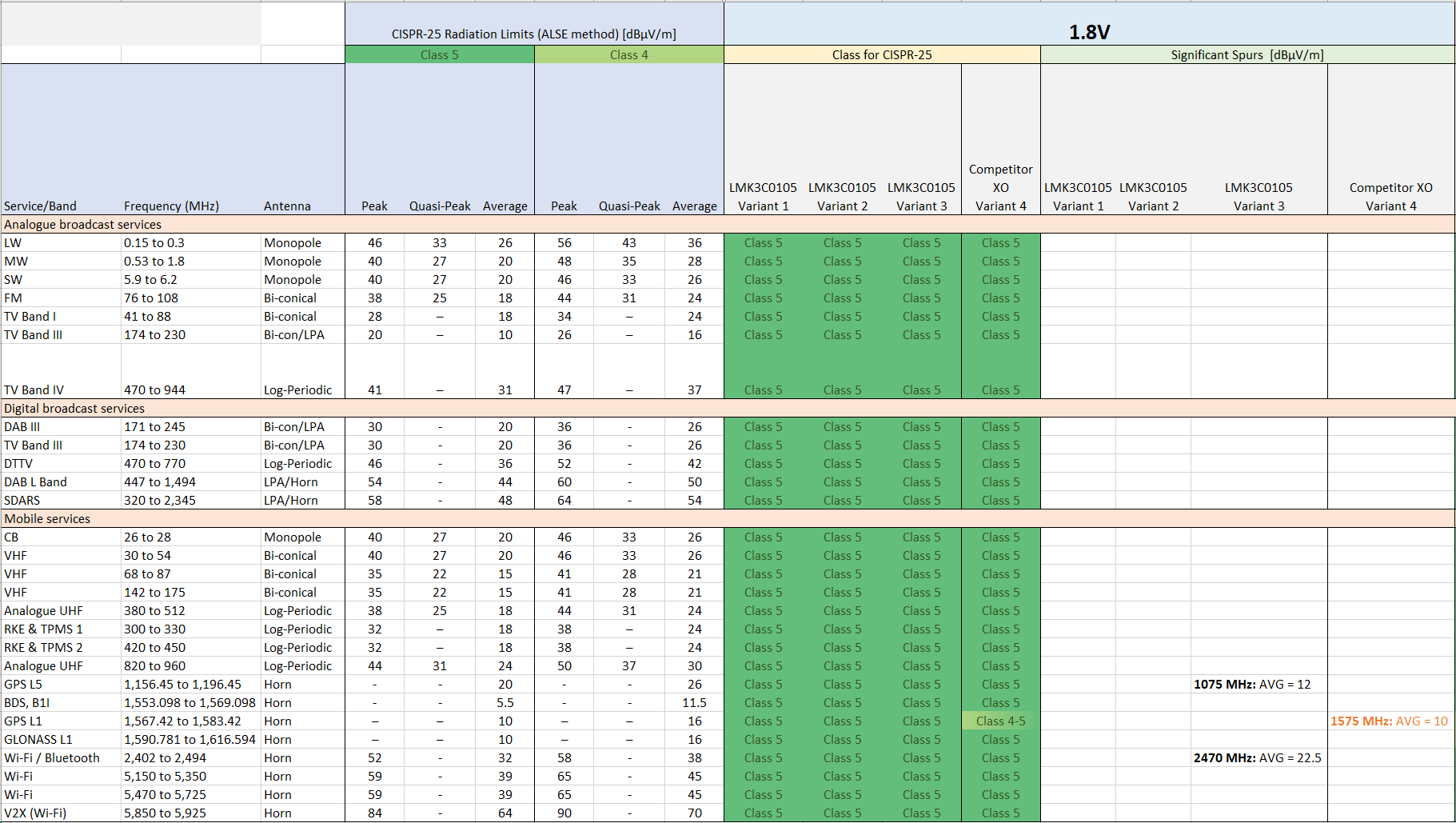

CISPR-25 - 1.8V 电源（带 -0.5% SSC）汇总表

图 3-6 CISPR-25 - 1.8V 电源（带 -0.5% SSC）汇总表
