在本例中,MCU 作为命令器,带有 CAN/LIN 分析功能的 PC 作为响应器。波特率为 19200。
当选择 Button1 使 MCU 发送 0x39(PID) 时,结果如 图 3-2 所示。如 图 3-2 所示,主机可以成功接收 MCU 发送的数据,这也可以从波形图 (图 3-3) 中确认。

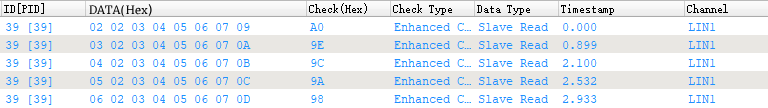

图 3-2 MCU 作为命令器传输数据的结果

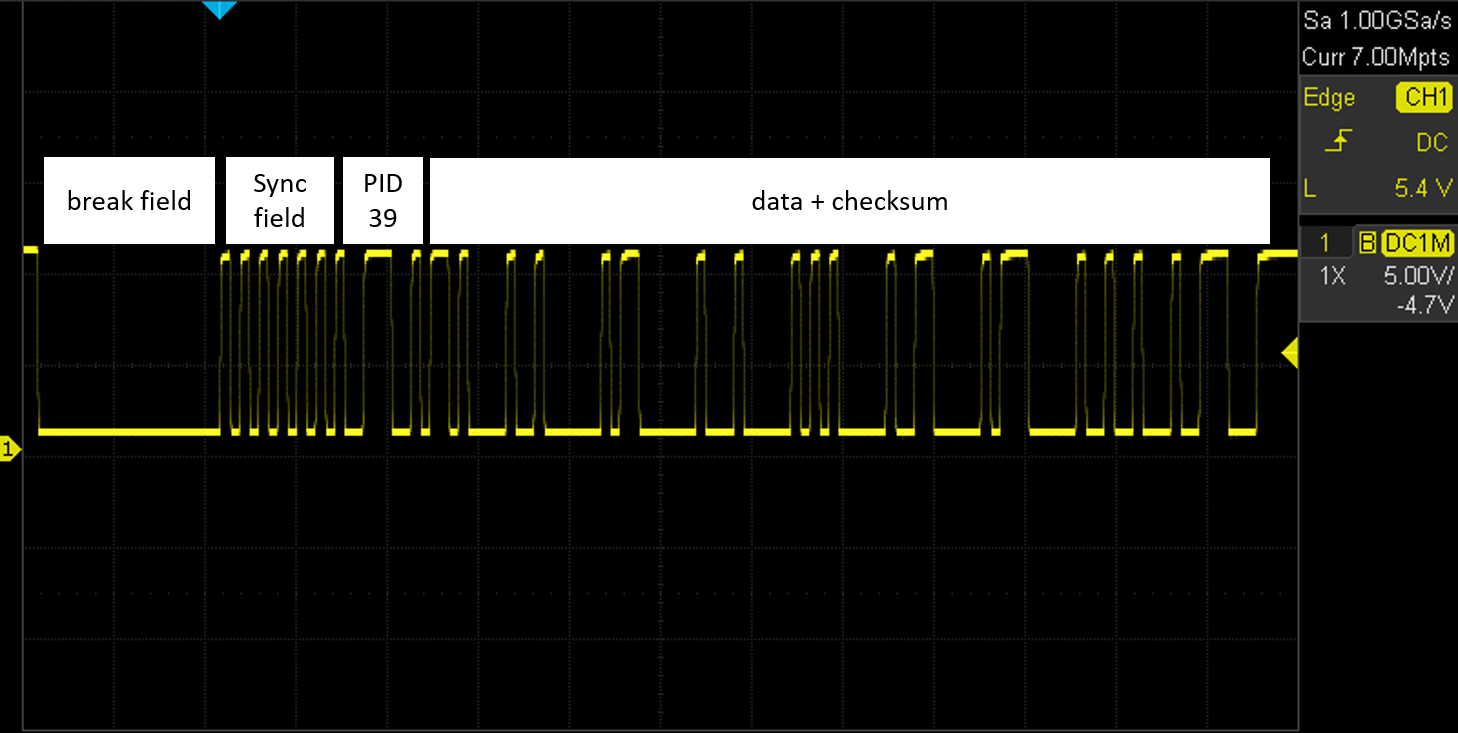

图 3-3 MCU 作为命令器传输数据的波形当按下 button2 使 MCU 发送 0x08(PID) 时,响应器可以向 MCU 发送数据。如 图 3-4 所示,响应器传输 0x11、0x22、0x33 和 0x44,MCU 成功接收到这些数据。但在本例中,PC 中的校验模式是正常模式,因此校验和无法与 MCU 匹配,导致回调函数无法工作。但是,接收数据仍可存储在数组中。

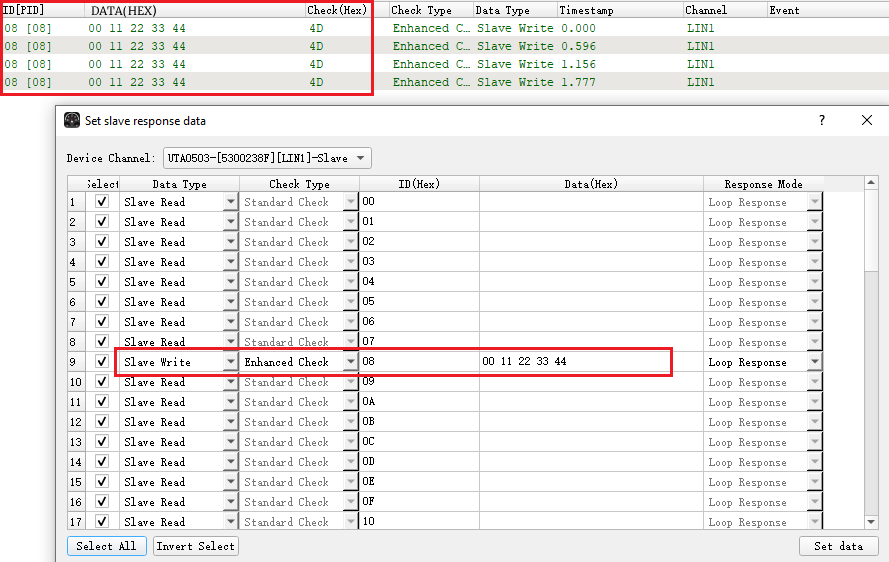

图 3-4 MCU 作为命令器接收数据的结果
图 3-5 MCU 作为命令器接收数据的波形

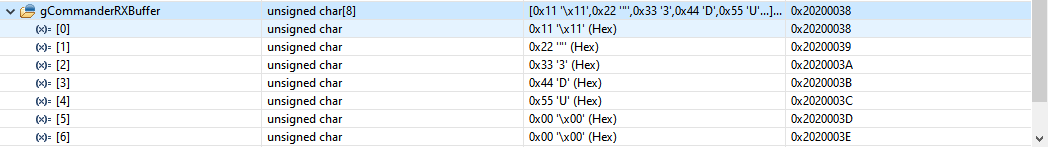

图 3-6 gCommanderRXBuffer 结果
