7 AdvancedTCA 系统中的时钟分配

AdvancedTCA 是 PCI 工业计算机制造商集团 (PICMG) 的开放式标准，适用于容量高达 2.5Tbps 的模块化通信系统。该标准指定了一系列系统级设计方面和参数，包括机械尺寸、配电、散热注意事项和数据传输。

与许多通信系统一样，基于 AdvancedTCA (ATCA) 的系统需要同步其内部和外部网络。同步时钟接口是 ATCA 基本规范 (PICMG 3.0) 的一部分，它将 M-LVDS 指定为所选的信令技术。在 ATCA 系统中，有 3 个冗余时钟（总共 6 个）以多点方式分布到最多 16 个背板插槽：

• CLK1A 和 CLK1B 用于冗余 8kHz 标准数字电话传输系统时钟。
• CLK2A 和 CLK2B 用于 19.44MHz 时钟，以实现 SONET/SDH 网络的同步。
• CLK3A 和 CLK3B 用于用户定义的信号（时钟或数据）。

每个 ATCA 时钟网络由多达 16 个 M-LVDS 端口组成，这些端口连接到一个公共时钟总线，如图 7-1 所示。时钟总线物理上位于标准背板上，是一个 130Ω 差分微带，两侧端接 80Ω 电阻。M-LVDS 端口是位于线路卡上的 M-LVDS 器件的 I/O。将 M-LVDS 端口连接到时钟总线的互连称为无端桩线。标准 ATCA 时钟分配多点网络中的桩线由差分布线组成，该布线将 M-LVDS 器件的 I/O 引脚连接到线路卡的标准区域 2 连接器引脚和连接器导体。标准 ATCA 区域 2 连接器是高级差动结构 (ADF) 连接器，例如 Tyco 的 HM-ZD 连接器。更大限度地减小 ATCA 时钟分配网络中桩线的电气长度至关重要，稍后在设计指南中对此进行讨论。ATCA 标准规定最大桩线长度为 1 英寸 (25.4mm)。

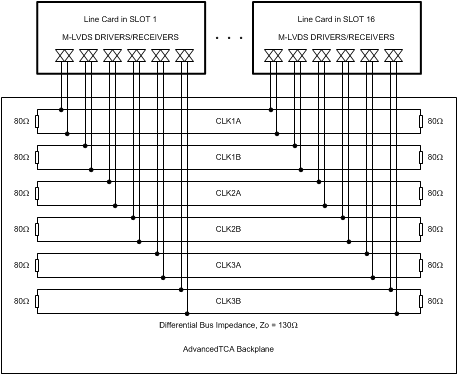

图 7-1 AdvancedTCA 时钟分配接口示例
