1 D-CAP 反馈环路

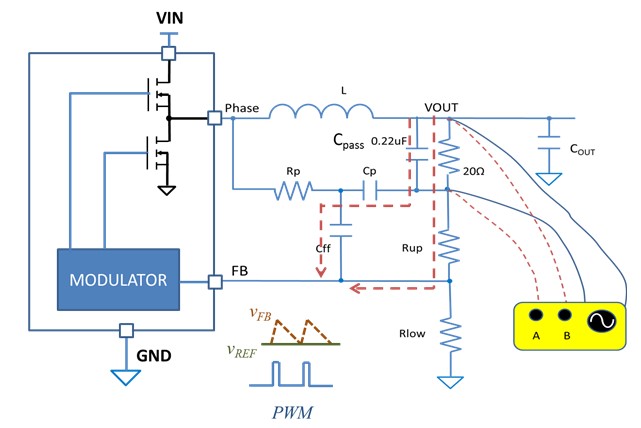

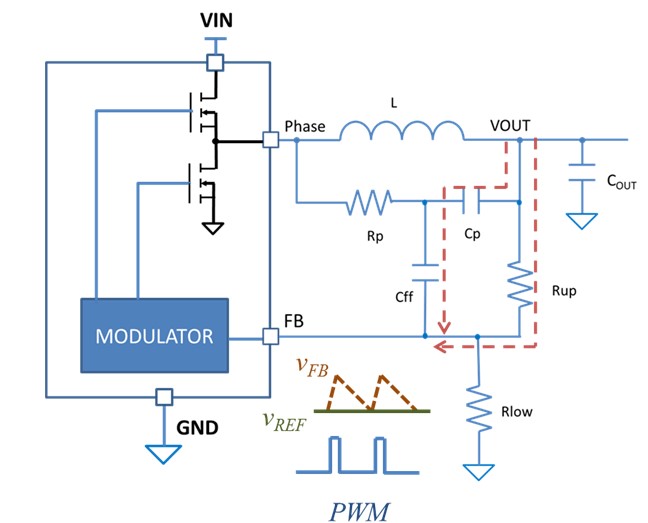

使用 D-CAP、D-CAP2 和 D-CAP3 控制架构的直流/直流转换器（在本报告中称为 D-CAPx），因其快速的瞬态响应和极小的输出电容，以及通过减少外部补偿元件的使用而得以精简的设计变得广受欢迎。D-CAPx 控制架构是非线性恒定导通时间控制架构的衍生品，在测量控制环路增益方面对设计人员提出了挑战。如图 1-1 所示，断开控制环路是传统线性控制架构采用的应对之策，例如电压模式控制和电流模式控制，都只有一个输出反馈路径。但在测量 D-CAPx 架构的控制环路增益时，需要采用不同的方法。如图 1-2 所示，D-CAPx 控制架构有两条直接输出反馈路径：一条通过反馈电阻分压器网络 R_up 和 R_low，另一条通过直流电阻 (DCR) 注入电路 R_p、C_p 和 C_ff。D-CAPx 控制系统没有高直流增益误差放大器，而采用电流模式或电压模式控制架构的传统 II 型或 III 型补偿器有，其 FB 引脚通常是误差放大器的负输入。对于 D-CAPx 转换器，FB 引脚只是 PWM 比较器的输入之一。图 1-1 中的设置省略了测量架构的一个反馈路径输出，因此采用这种设置测量的波特图与瞬态响应波形并不直接相关。如图 1-3 所示，要正确测量环路增益波特图，环路断点必须包含两条反馈路径。
