ZHCAB54 March   2021 TM4C1292NCPDT , TM4C1292NCZAD , TM4C1294KCPDT , TM4C1294NCPDT , TM4C1294NCZAD , TM4C1299KCZAD , TM4C1299NCZAD , TM4C129DNCPDT , TM4C129DNCZAD , TM4C129EKCPDT , TM4C129ENCPDT , TM4C129ENCZAD , TM4C129LNCZAD , TM4C129XKCZAD , TM4C129XNCZAD



  1.   商标
  2. 1 引言
    1. 1.1 许可
    2. 1.2 IwIP 版本
    3. 1.3 lwIP 定制
    4. 1.4 IwIP API
      1. 1.4.1 TCP RAW API
      2. 1.4.2 UDP RAW API
    5. 1.5 lwIP 开发主页和支持
  3. 2 应用示例
  4. 3 应用设置
    1. 3.1 硬件设置
    2. 3.2 软件工具
  5. 4 下载并导入以太网示例
  6. 5 Enet_tcpecho_server_lwip 示例概述
    1. 5.1 构建和刷写程序
    2. 5.2 对 MAC 地址进行检查和编程
      1. 5.2.1 使用 LM Flash Programmer
      2. 5.2.2 使用 CCS
      3. 5.2.3 使用 UniFlash
    3. 5.3 配置终端窗口
    4. 5.4 运行 enet_tcpecho_server_lwip 示例
  7. 6 Enet_tcpecho_server_static_ip_lwip 示例概述
    1. 6.1 如何将 lwIP 配置为静态地址
    2. 6.2 运行 enet_tcpecho_server_static_ip_lwip 示例
  8. 7 Enet_udpecho_server_lwip 示例概述
    1. 7.1 运行 enet_udpecho_server_lwip 示例
  9. 8 Enet_dns_lwip 示例概述
    1. 8.1 如何将 lwIP 配置为 DNS
    2. 8.2 如何在 Wireshark 上查看 DNS 流量
    3. 8.3 运行 enet_dns_lwip 示例
  10. 9 Enet_sntp_lwip 示例概述
    1. 9.1 运行 enet_sntp_lwip 示例
  11. 10Enet_tcpecho_client_lwip 示例概述
    1. 10.1 配置服务器 IP 地址
    2. 10.2 配置 SocketTest 服务器并运行 enet_tcpecho_client_lwip 示例
    3. 10.3 enet_tcpecho_client_lwip 示例的 Wireshark 捕获
  12. 11Enet_adcsensor_client_lwip 示例概述
    1. 11.1 运行 adcsensor_client_lwip 示例
  13. 12Enet_udpecho_client_lwip 示例概述
    1. 12.1 运行 enet_udpecho_client_lwip 示例
  14. 13参考文献

8.2 如何在 Wireshark 上查看 DNS 流量

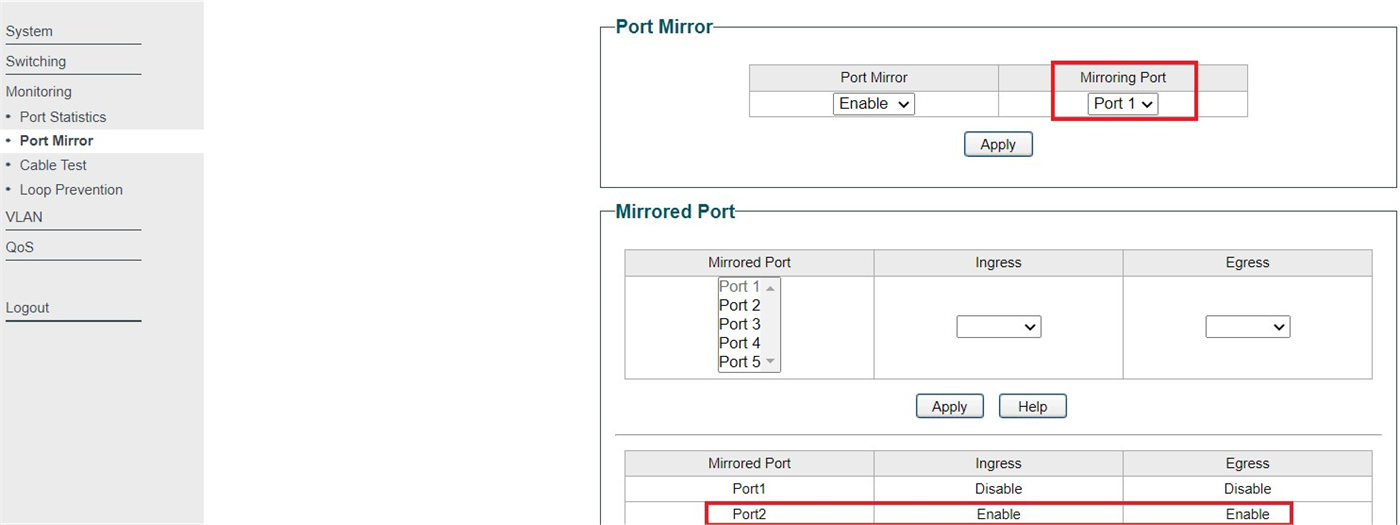

如果将 MCU 器件和 PC 连接到以太网交换机，则将无法在 Wireshark 上查看 DNS 流量。原因是 DNS 流量位于 DNS 服务器和器件之间。交换机不会将流量路由到运行 Wireshark 的 PC 上。若想查看 DNS 流量，您要么必须有一个以太网集线器，用于将网络上的所有流量广播到连接网络的所有端口，要么需要将以太网交换机配置为“端口镜像”。如今，很难找到以太网集线器这种设备。容易找到的是智能交换机，可以将其配置为“端口镜像”。图 8-1 显示了在何处将连接交换机端口 2 的 EK-TM4C1294XL 镜像到连接 PC 的端口 1。利用端口镜像，进出端口 2 的所有流量都将被端口 1 上的 Wireshark 监视。请查阅交换机或路由器的数据表，了解如何配置端口镜像。

GUID-20210301-CA0I-TRTX-LBDM-5LLDN8NLP624-low.png图 8-1 端口镜像
