8.2.3 应用曲线

UCC28C40 UCC28C41 UCC28C42 UCC28C43 UCC28C44 UCC28C45 UCC38C40 UCC38C41 UCC38C42 UCC38C43 UCC38C44 UCC38C45 240V 交流输入下的初级侧 MOSFET 漏源电压 (100V/div)图 8-8 240V 交流输入下的初级侧 MOSFET 漏源电压 (100V/div)

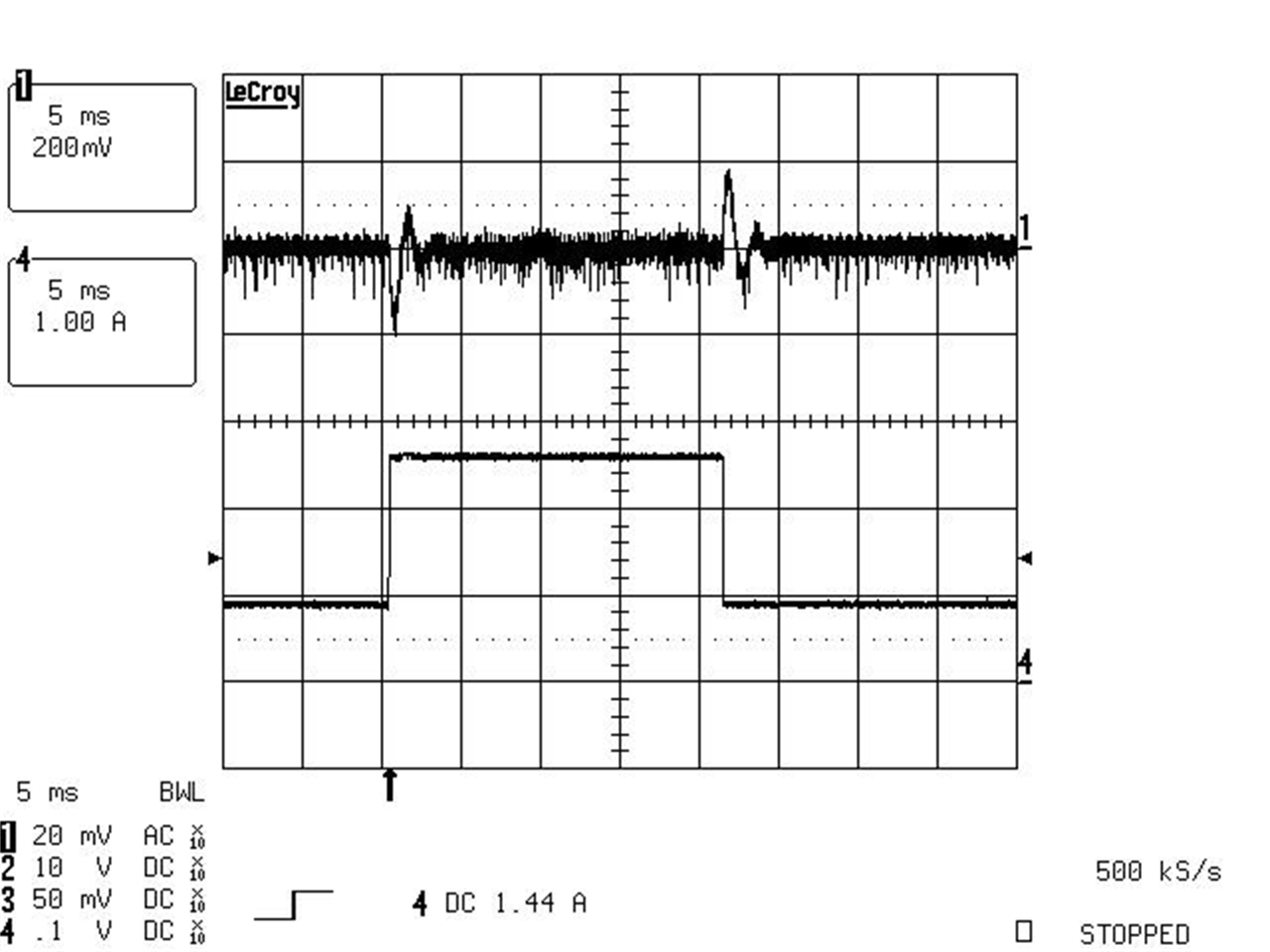

UCC28C40 UCC28C41 UCC28C42 UCC28C43 UCC28C44 UCC28C45 UCC38C40 UCC38C41 UCC38C42 UCC38C43 UCC38C44 UCC38C45 0.9A 至 2.7A 负载瞬态期间的输出电压
CH1：输出电压交流耦合，200mV/div
CH4：输出电流，1A/div
图 8-10 0.9A 至 2.7A 负载瞬态期间的输出电压
UCC28C40 UCC28C41 UCC28C42 UCC28C43 UCC28C44 UCC28C45 UCC38C40 UCC38C41 UCC38C42 UCC38C43 UCC38C44 UCC38C45 满载启动条件下的输出电压行为 (5V/div)图 8-12 满载启动条件下的输出电压行为 (5V/div)

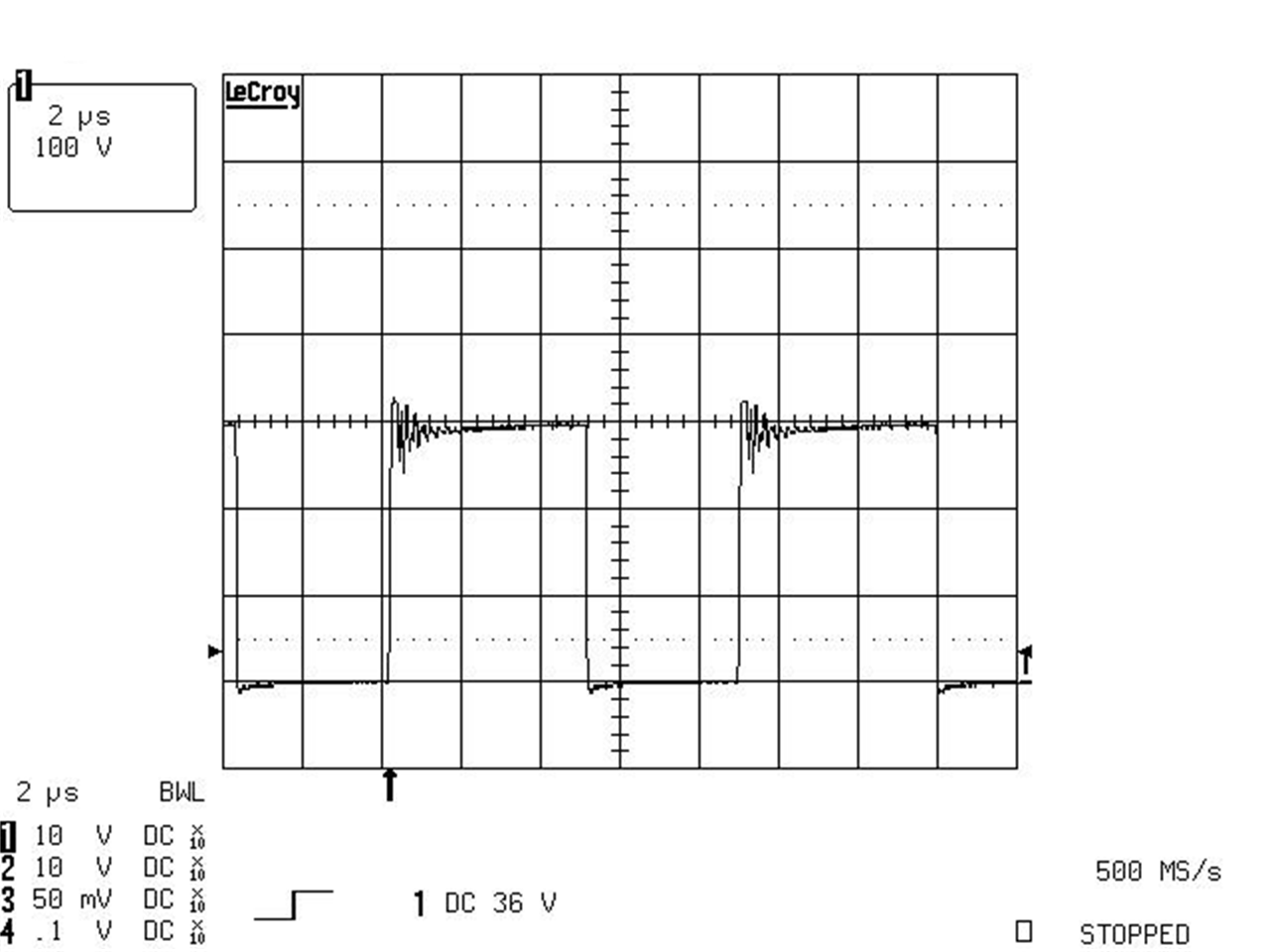

UCC28C40 UCC28C41 UCC28C42 UCC28C43 UCC28C44 UCC28C45 UCC38C40 UCC38C41 UCC38C42 UCC38C43 UCC38C44 UCC38C45 120V 交流输入下的初级侧 MOSFET 漏源电压 (100V/div)图 8-9 120V 交流输入下的初级侧 MOSFET 漏源电压 (100V/div)

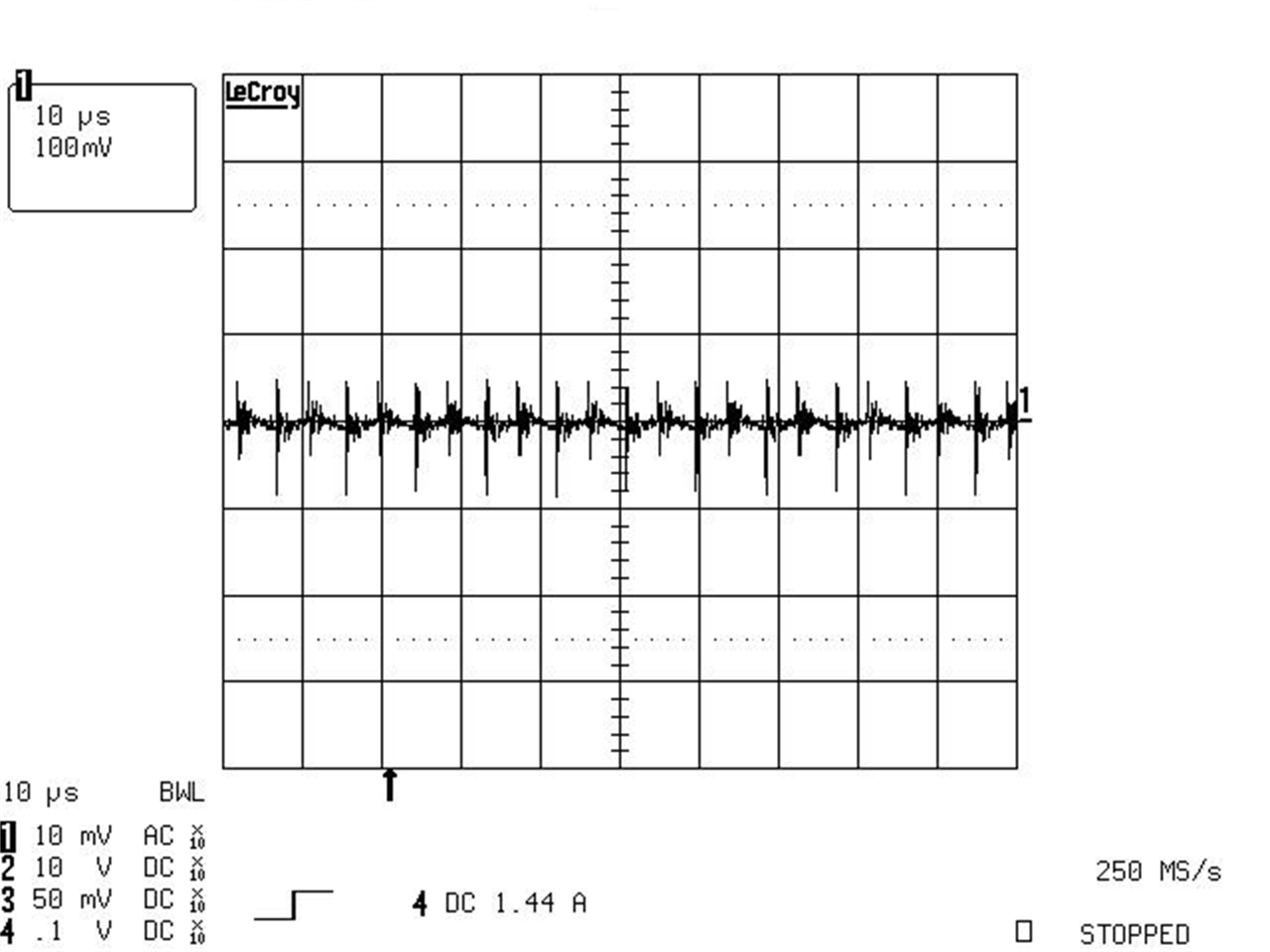

UCC28C40 UCC28C41 UCC28C42 UCC28C43 UCC28C44 UCC28C45 UCC38C40 UCC38C41 UCC38C42 UCC38C43 UCC38C44 UCC38C45 满载条件下的输出电压纹波 (100mV/div)图 8-11 满载条件下的输出电压纹波 (100mV/div)
