7.3.13 软启动

PWM 输出的内部软启动是通过逐渐增加误差放大器 (E/A) 输出电压来实现的。相比之下，当用于控制电流模式时，此实现方案会在每个 PWM 周期缓慢提高开关峰值电流，从而实现强制受控启动。在电压模式（占空比）控制中，此功能可持续拓宽脉冲宽度。

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 软启动的详细方框图图 7-20 软启动的详细方框图

内部软启动电容器 (Css) 会在欠压锁定转换后或基准电压低于正常运行所需的最小值时放电。此外，只要过流保护比较器被故障触发，Css 就会放电。通过将 E/A 放大器输出钳位到通过电流源充电的内部软启动电容器 (Css)，即可实现 UCCx800、UCC2801、UCC2802、UCC2803、UCC2804 和 UCC2805 器件的软启动。一旦 Css 充电后电压高于误差放大器实现正常 PWM 运行所需电压，软启动钳位电路就会失效。

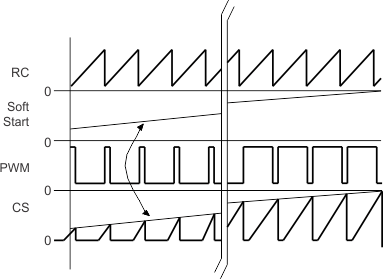

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 IC 软启动特性图 7-21 IC 软启动特性
