7.3.8 最小关断时间设置（死区时间控制）

死区时间一词用于描述每个振荡器周期内 PWM 输出的确定关断时间。该设计可确保即使在最大占空比下，也有足够的时间复位磁性电路元件并防止饱和。UCC280x PWM 系列的死区时间由内部 130Ω 放电阻抗和计时电容器值决定。较大的电容值可延长死区时间，而较小电容值会在相同工作频率下实现更高的最大占空比。图 7-10 提供了死区时间与计时电容器值之间的关系曲线。通过在 IC 的 RC 引脚和计时元件之间添加一个电阻器，即可延长死区时间，如 图 7-11 所示。如 图 7-12 中的曲线所示，当放电电阻值增加到约 470Ω 时，死区时间也随之延长。务必避免采用高于上述值的电阻，因为这会缩短死区时间，进而降低振荡器峰峰值振幅。通过降低 RT 灌入过多电流 (1mA) 会阻止放电至 0.2V 的比较器下限阈值电压，从而导致振荡器关断。添加此放电控制电阻器会对振荡器编程有一些影响。首先，电阻器会在放电期间（而非计时周期的充电时段）向电容器引入直流失调电压，从而降低可用的峰峰值计时电容器振幅。由于峰峰值振幅降低，CT 的精确值可能需要根据 UC3842 型号设计进行调整，以便获得正确的初始振荡器频率。另一备选方案是保持计时电容器值不变，并同时调整计时电阻值和放电阻值，因为此类电阻均有现成产品可选，且规格数值的递增幅度较小。

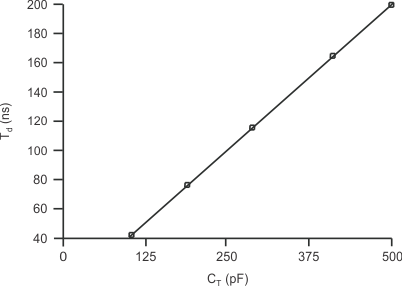

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 最小死区时间与 CT 间的关系图 7-10 最小死区时间与 CT 间的关系
UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 生成受控最大占空比的电路图 7-11 生成受控最大占空比的电路

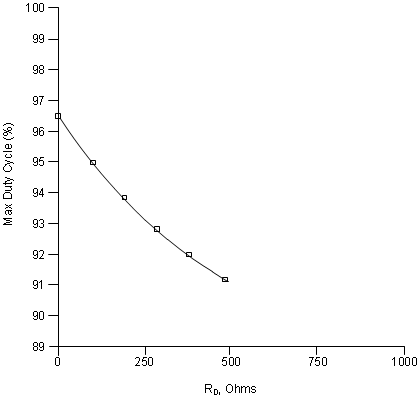

UCC1801 UCC1802 UCC1803 UCC1804 UCC1805 UCC2800 UCC2801 UCC2802 UCC2803 UCC2804 UCC2805 UCC3800 UCC3801 UCC3802 UCC3803 UCC3804 UCC3805 RT = 20kΩ 时最大占空比与 RD 间的关系图 7-12 RT = 20kΩ 时最大占空比与 RD 间的关系
