7.3.6 低传播延迟和紧密匹配的输出

UCC2752x 驱动器器件在输入和输出之间具有极低的 13ns（典型值）传播延迟，为高频开关应用提供超低水平的脉冲传输失真。例如，在同步整流器应用中，当使用单个驱动器器件来驱动 SR MOSFET 时，SR MOSFET 的失真非常低。此外，驱动器器件在两个通道之间还具有非常精确的 1ns（典型值）内部传播延迟匹配，这对于需要双栅极驱动的关键时序应用非常有利。例如，在 PFC 应用中，可以使用每个输出通道独立驱动一对并联 MOSFET，两个通道的输入均由 PFC 控制器器件的通用控制信号驱动。在这种情况下，1ns 延迟匹配可确保同时驱动并联 MOSFET，从而更大限度地减小导通延迟差异。两个通道之间紧密匹配的另一个好处是，两个通道连接在一起以有效地提高电流驱动能力，例如可以通过将 INA 和 INB 输入连接在一起以及将 OUTA 和 OUTB 输出连接在一起，将 A 和 B 通道组合成一个驱动器。然后，一个信号控制并联组合。

直接将 OUTA 和 OUTB 引脚连接在一起时务必要小心，因为在导通或关断期间，两个通道之间的任何延迟均可能会导致击穿电流传导，如图 7-7 所示。虽然这两个通道本身就非常匹配（4ns 最大传播延迟），但请注意，两个通道之间的输入阈值电压电平可能存在差异，这会导致两个输出之间出现延迟，这在采用慢速 dV/dt 输入信号时尤其明显。每当使用 OUTA 和 OUTB 以及 INA 和 INB 之间的直接连接并联两个驱动器通道时，TI 建议遵循以下指导原则：

  • 在 INA 和 INB 引脚上使用速度极快的 dv/dt 输入信号（20V/µs 或更高），以将输入阈值差异造成通道间延迟的影响降至极低。
  • INA 和 INB 连接必须尽可能靠近器件引脚。

如有可能，安全做法是在设计中添加一个选项，使栅极电阻与 OUTA 和 OUTB 串联。这样就可以选择使用 0Ω 电阻直接并联输出，或在必要时添加适当的串联电阻来限制击穿电流。

UCC27523 UCC27525 UCC27526 慢速输入信号会在并联期间导致通道间出现击穿（建议 dV/dT 为 20V/Ms 或更高）图 7-7 慢速输入信号会在并联期间导致通道间出现击穿（建议 dV/dT 为 20V/Ms 或更高）
UCC27523 UCC27525 UCC27526 导通传播延迟（CL = 1.8nF，VDD = 12V）图 7-8 导通传播延迟（CL = 1.8nF，VDD = 12V）

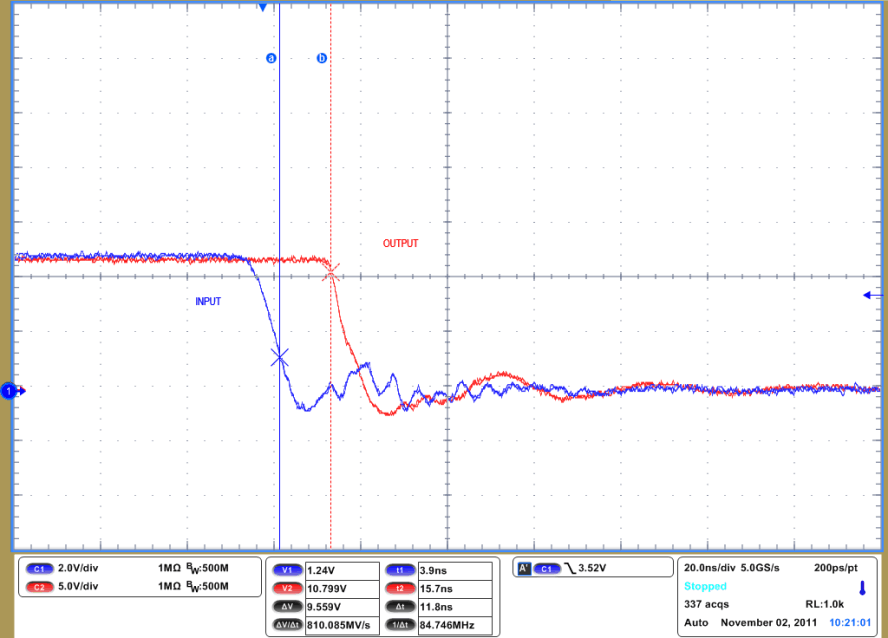

UCC27523 UCC27525 UCC27526 关断传播延迟（CL = 1.8nF，VDD = 12V）图 7-10 关断传播延迟（CL = 1.8nF，VDD = 12V）

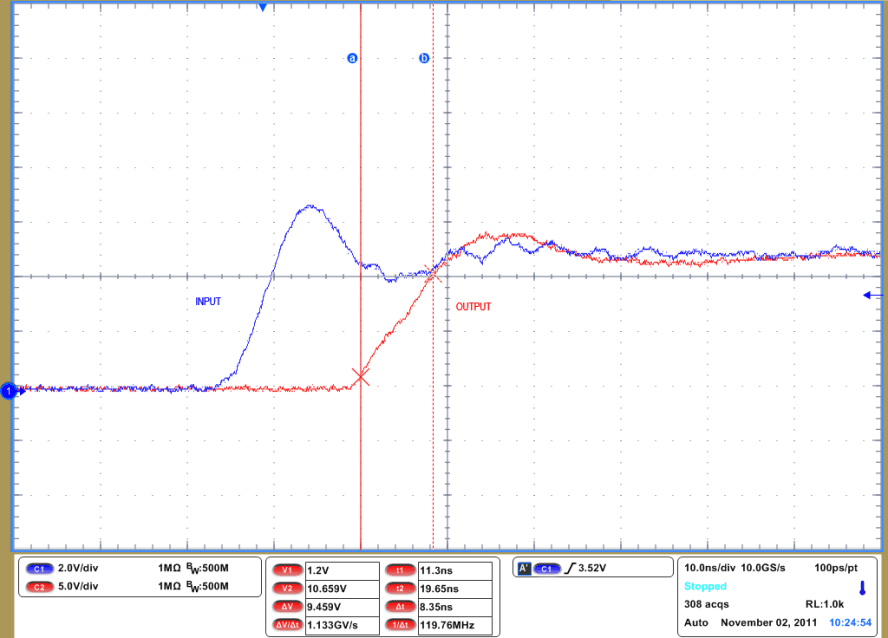

UCC27523 UCC27525 UCC27526 导通上升时间（CL = 1.8nF，VDD = 12V）图 7-9 导通上升时间（CL = 1.8nF，VDD = 12V）
UCC27523 UCC27525 UCC27526 关断下降时间（CL = 1.8nF，VDD = 12V）图 7-11 关断下降时间（CL = 1.8nF，VDD = 12V）
