6.7 典型特性

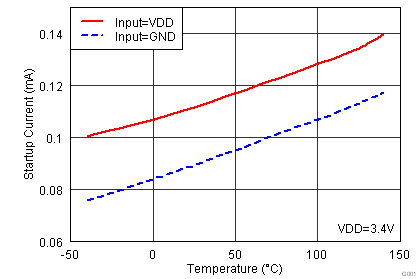

UCC27523 UCC27525 UCC27526 启动电流与温度间的关系图 6-5 启动电流与温度间的关系

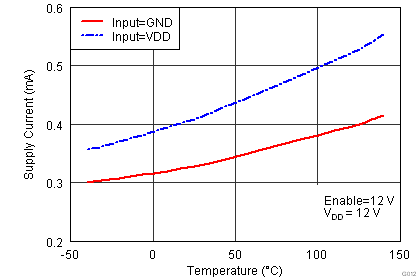

UCC27523 UCC27525 UCC27526 电源电流与温度间的关系（直流开/关条件下的输出）图 6-7 电源电流与温度间的关系（直流开/关条件下的输出）
UCC27523 UCC27525 UCC27526 输入阈值与温度间的关系图 6-9 输入阈值与温度间的关系
UCC27523 UCC27525 UCC27526 输出上拉电阻与温度间的关系图 6-11 输出上拉电阻与温度间的关系
UCC27523 UCC27525 UCC27526 上升时间与温度间的关系图 6-13 上升时间与温度间的关系
UCC27523 UCC27525 UCC27526 输入到输出传播延迟与温度间的关系图 6-15 输入到输出传播延迟与温度间的关系
UCC27523 UCC27525 UCC27526 工作电源电流与频率间的关系图 6-17 工作电源电流与频率间的关系
UCC27523 UCC27525 UCC27526 上升时间与电源电压间的关系图 6-19 上升时间与电源电压间的关系

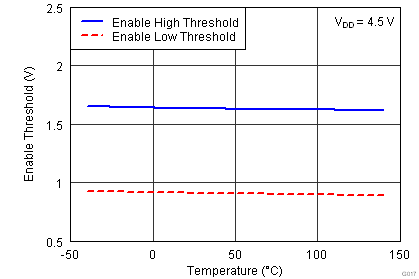

UCC27523 UCC27525 UCC27526 启用阈值与温度间的关系图 6-21 启用阈值与温度间的关系
UCC27523 UCC27525 UCC27526 工作电源电流与温度之间的关系（输出开关）图 6-6 工作电源电流与温度之间的关系（输出开关）

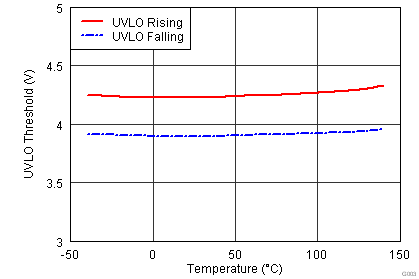

UCC27523 UCC27525 UCC27526 UVLO 阈值与温度间的关系图 6-8 UVLO 阈值与温度间的关系
UCC27523 UCC27525 UCC27526 启用阈值与温度间的关系图 6-10 启用阈值与温度间的关系
UCC27523 UCC27525 UCC27526 输出下拉电阻与温度间的关系图 6-12 输出下拉电阻与温度间的关系

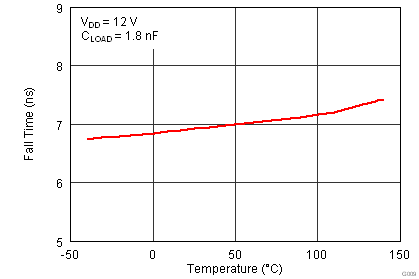

UCC27523 UCC27525 UCC27526 下降时间与温度间的关系图 6-14 下降时间与温度间的关系

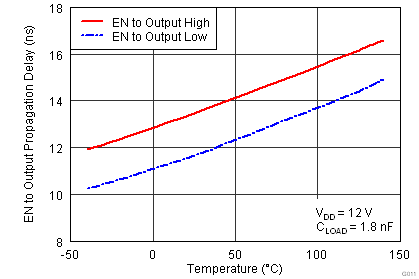

UCC27523 UCC27525 UCC27526 EN 到输出传播延迟与温度间的关系图 6-16 EN 到输出传播延迟与温度间的关系
UCC27523 UCC27525 UCC27526 传播延迟与电源电压间的关系图 6-18 传播延迟与电源电压间的关系

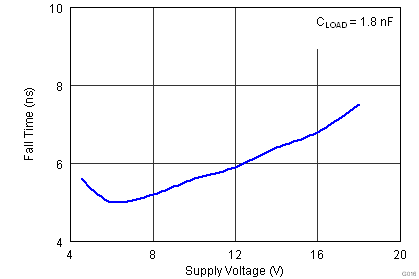

UCC27523 UCC27525 UCC27526 下降时间与电源电压间的关系图 6-20 下降时间与电源电压间的关系
