11.2 布局示例

图 9-2 展示了一个 2 层 PCB 布局示例，其中标出了 SOIC-14 DW 封装的信号和关键元件，并移除了引脚 12 和引脚 13。更多详细信息，请参阅 UCC21540EVM 设计 -“使用 UCC21540EVM - TI”

UCC21540 UCC21540A UCC21541 UCC21542 布局示例图 11-1 布局示例

图 11-2 和图 11-3 展示了顶层和底层迹线和覆铜。

注：

初级侧和次级侧之间没有 PCB 迹线或覆铜，从而确保了隔离性能。

输出级中高侧和低侧栅极驱动器之间的 PCB 迹线有所增加，有助于最大限度地扩大高压运行的爬电距离，同时还将更大限度地减少开关节点 VSSA (SW)（可能存在高 dv/dt）和低侧栅极驱动器之间由寄生电容耦合导致的串扰。

UCC21540 UCC21540A UCC21541 UCC21542 顶层迹线和覆铜
图 11-2 顶层迹线和覆铜

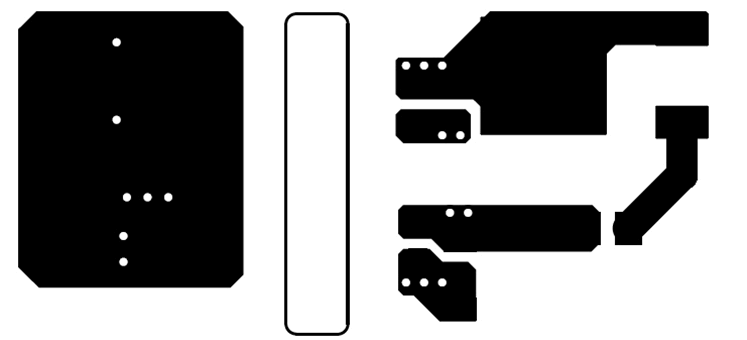

UCC21540 UCC21540A UCC21541 UCC21542 底层迹线和覆铜（翻转）
图 11-3 底层迹线和覆铜（翻转）

图 11-4 和 图 11-5 分别是 3D 布局的顶视图和底视图。

注：

初级侧和次级侧之间的 PCB 切口位置（确保了隔离性能）。

UCC21540 UCC21540A UCC21541 UCC21542 3D PCB 顶视图
图 11-4 3D PCB 顶视图
UCC21540 UCC21540A UCC21541 UCC21542 3D PCB 底视图
图 11-5 3D PCB 底视图
