6.3 输入和禁用响应时间

图 6-1 展示了禁用功能的响应时间。建议在将 DIS 引脚连接到远距离微控制器时，在靠近 DIS 引脚处放置约 1nF 的低 ESR/ESL 电容器进行旁路。有关更多信息，请参阅节 7.4.1。

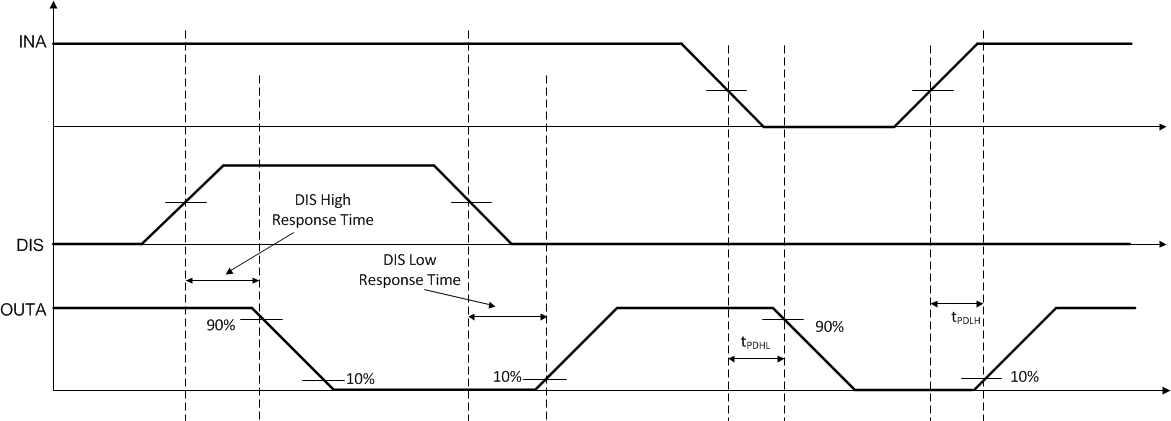

UCC21520-Q1 禁用引脚时序图 6-3 禁用引脚时序
