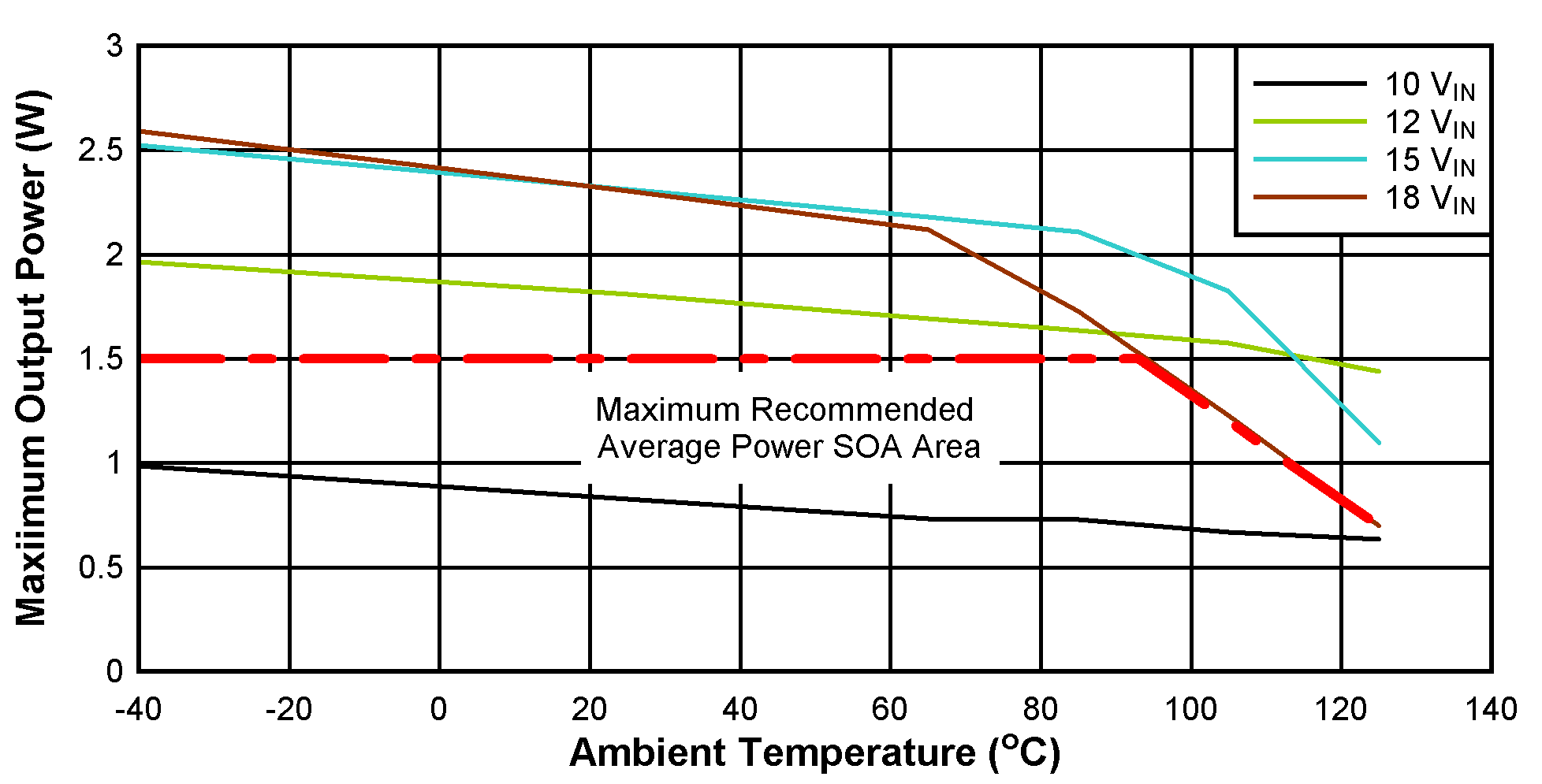

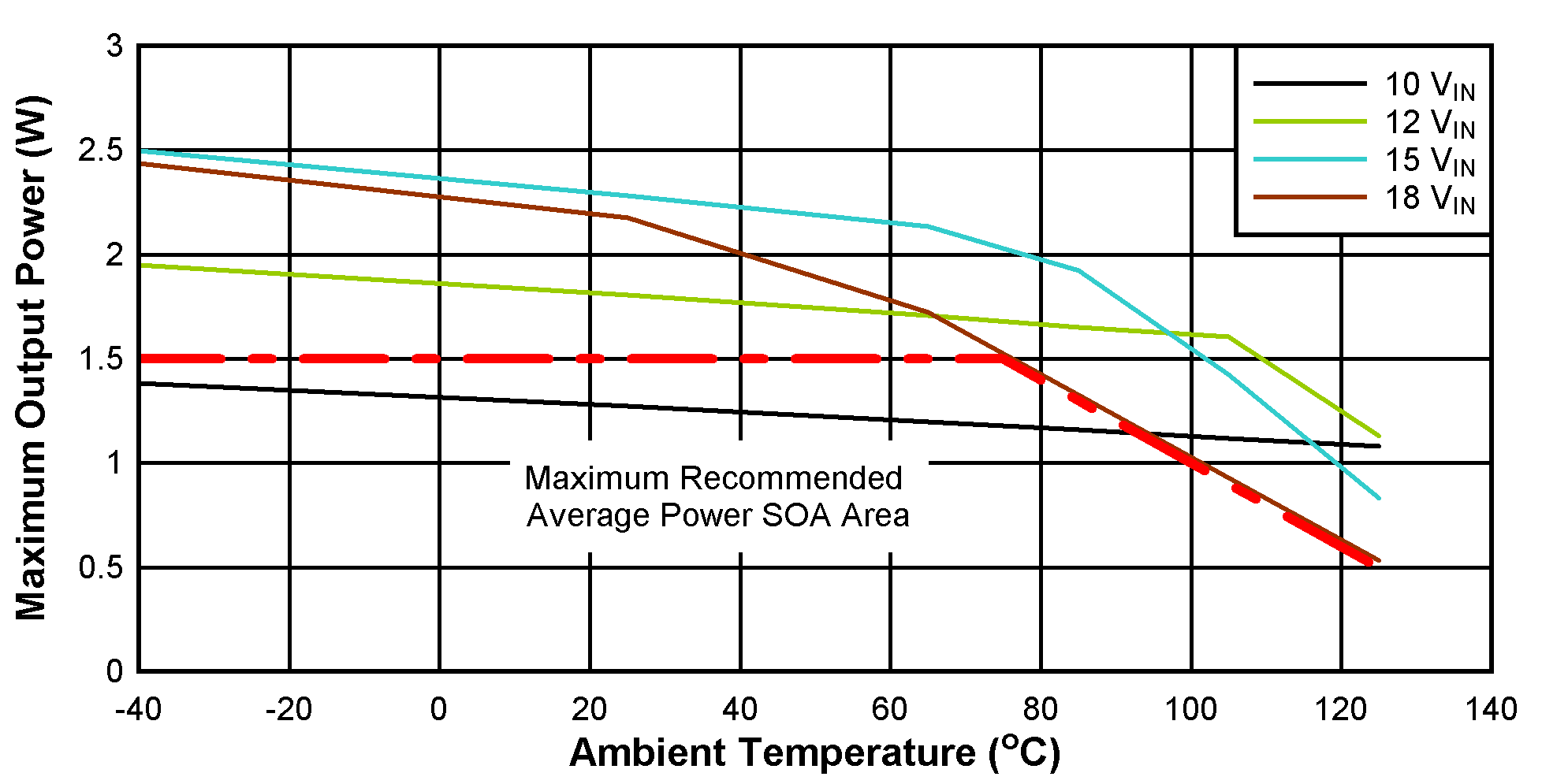

图 10-1 SOA 降额曲线:VVDD-VEE = 10V,VCOM-VEE = 5V,Tshut=160oC,VCOM-VEE 无负载。
图 10-3 SOA 降额曲线:VVDD-VEE = 15V,VCOM-VEE = 5V,Tshut=160oC,VCOM-VEE 无负载。

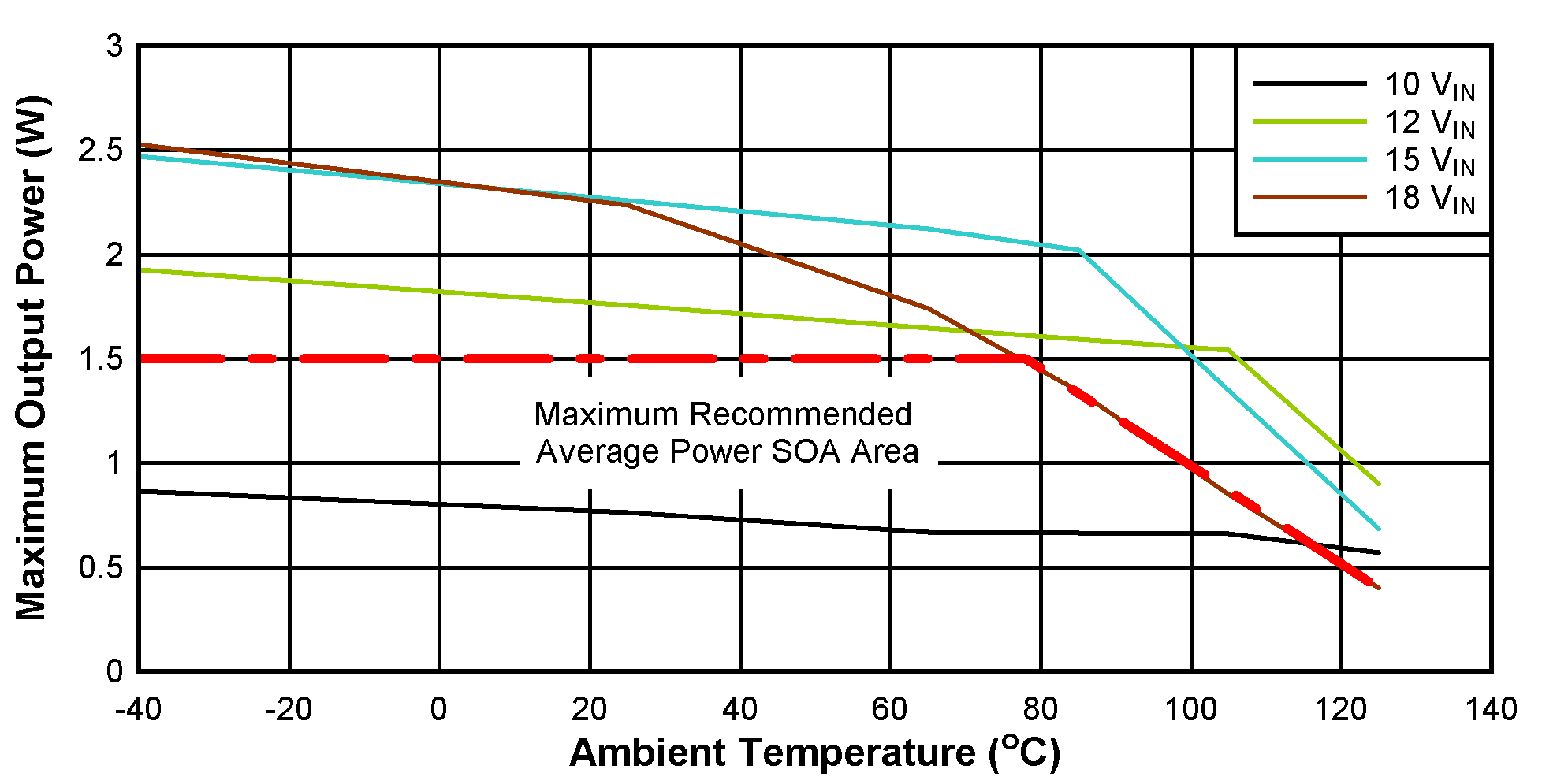

图 10-5 SOA 降额曲线:VVDD-VEE = 15V,VCOM-VEE = 5V,Tshut=150oC,VCOM-VEE 无负载,在屏蔽盒中测试。

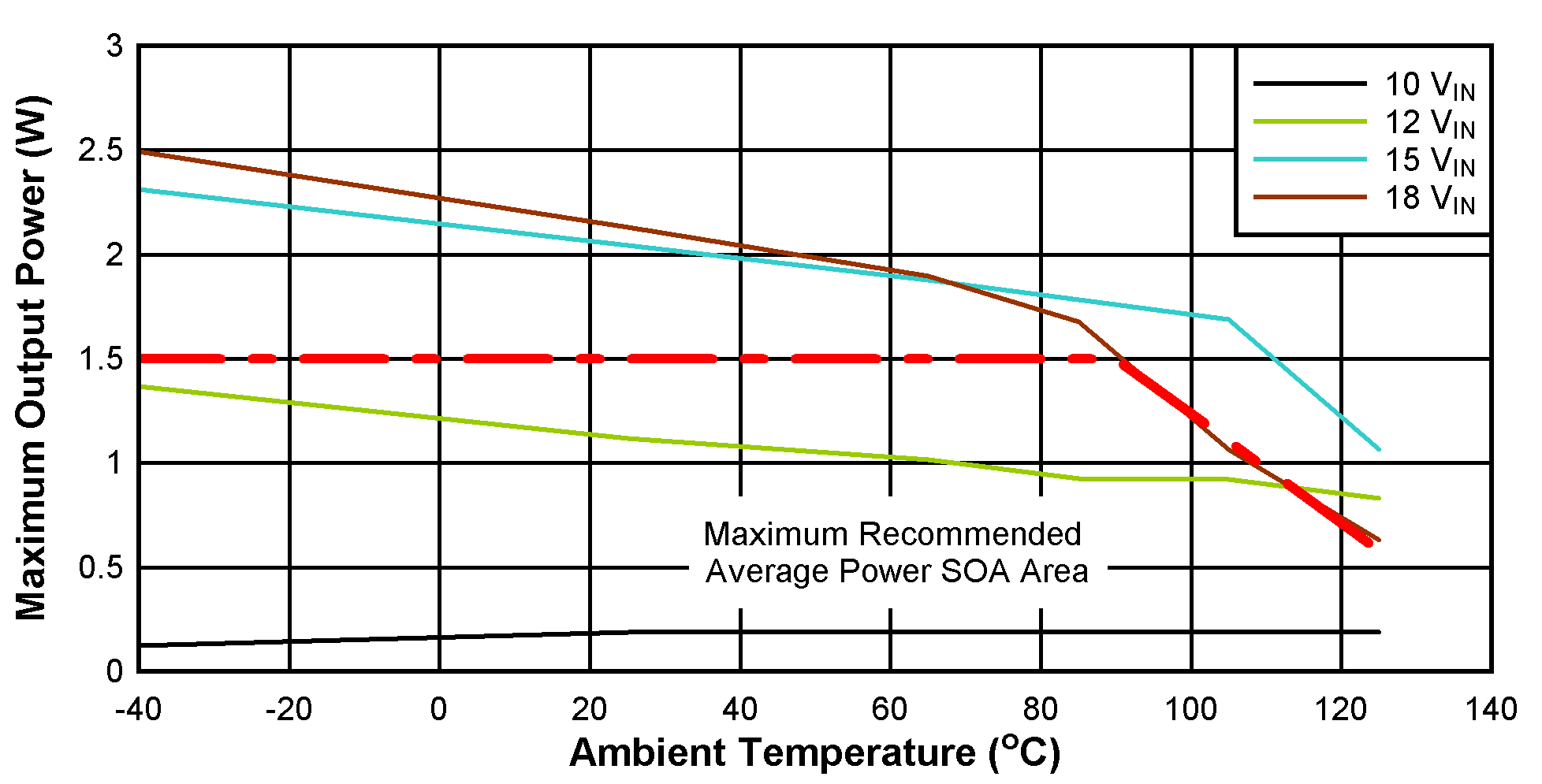

图 10-2 SOA 降额曲线:VVDD-VEE = 12V,VCOM-VEE = 5V,Tshut=160oC,VCOM-VEE 无负载。
图 10-4 SOA 降额曲线:VVDD-VEE = 18V,VCOM-VEE = 5V,Tshut=160oC,VCOM-VEE 无负载。

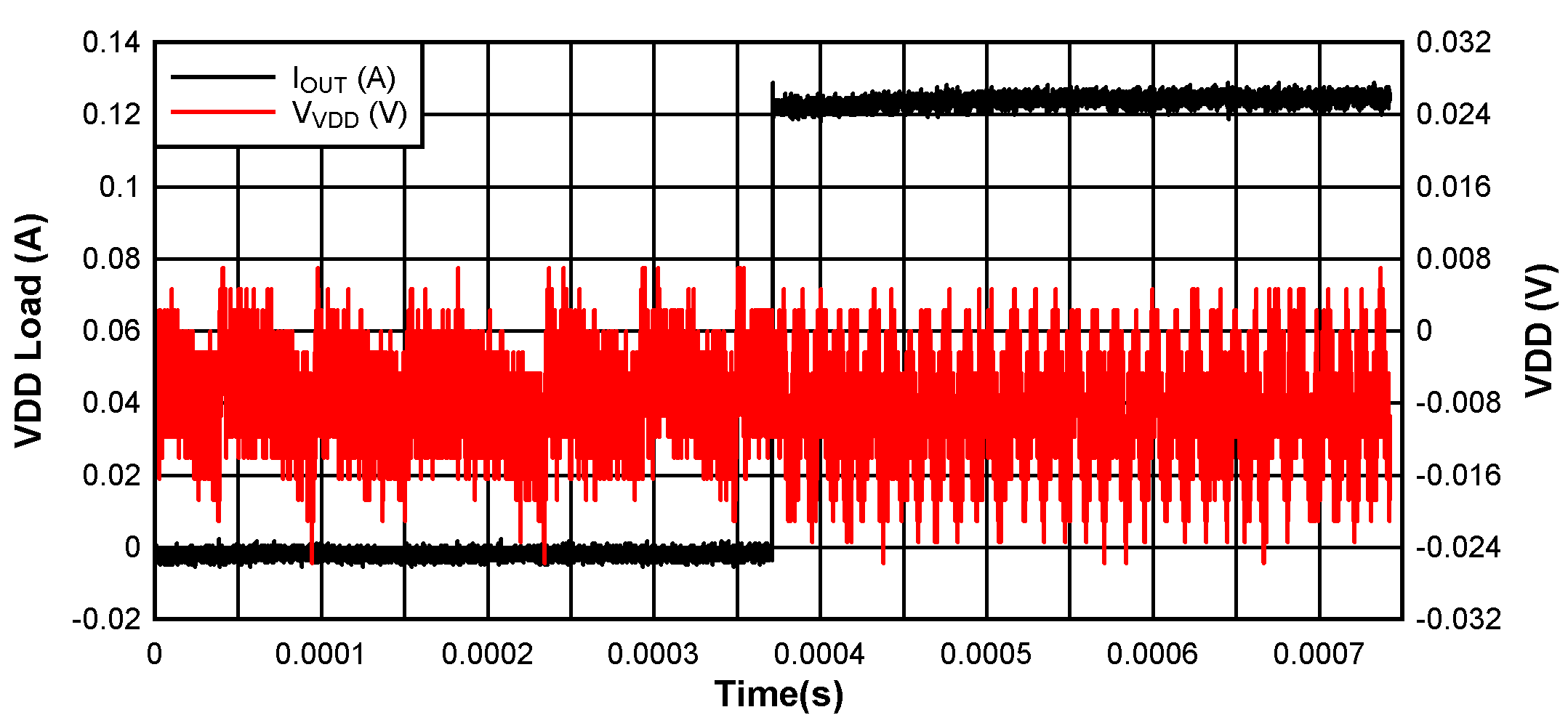

图 10-6 负载瞬态响应:无负载至 1W,VIN = 12V,VVDD-VEE = 12V,VCOM-VEE = 5V

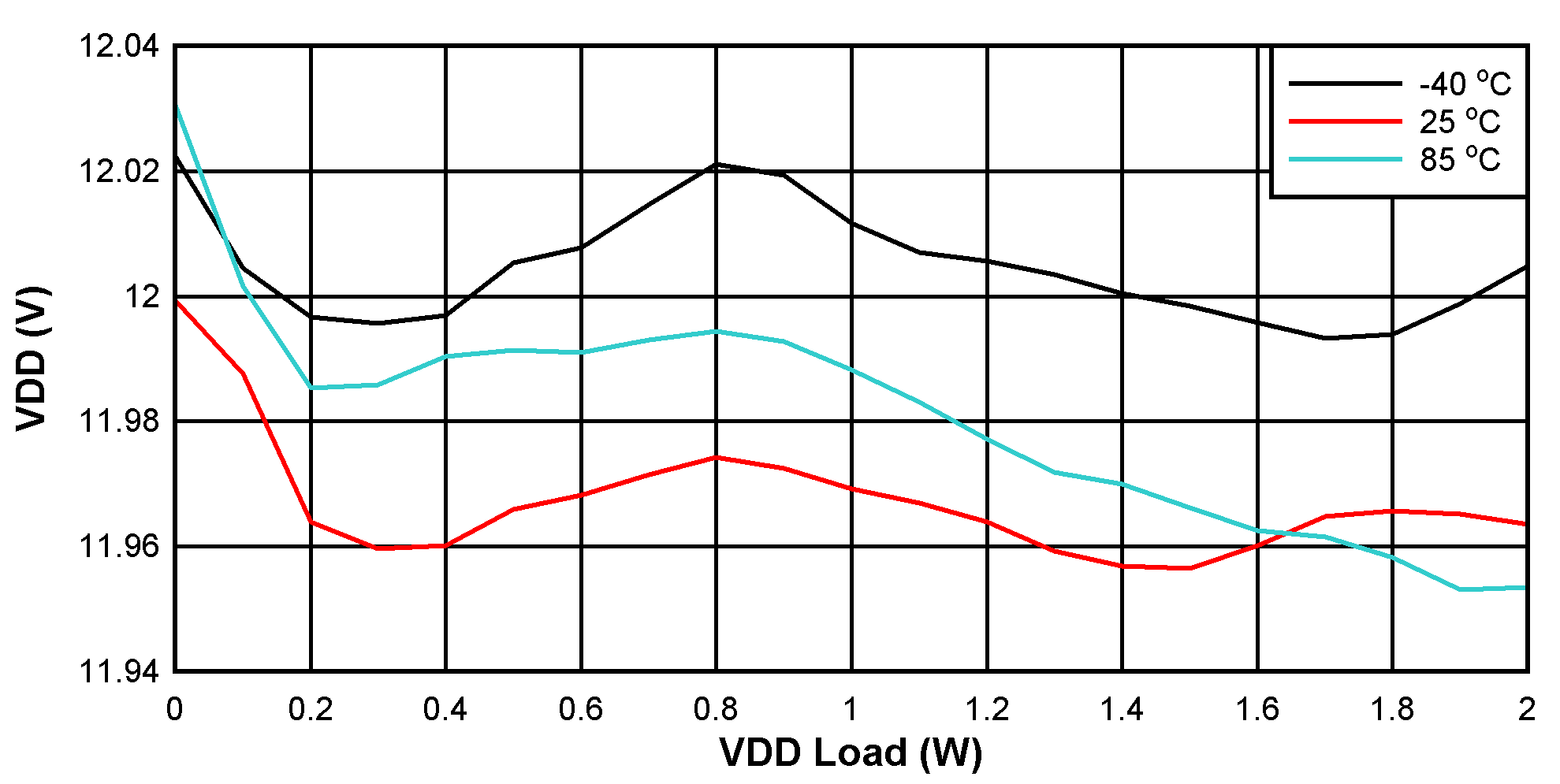

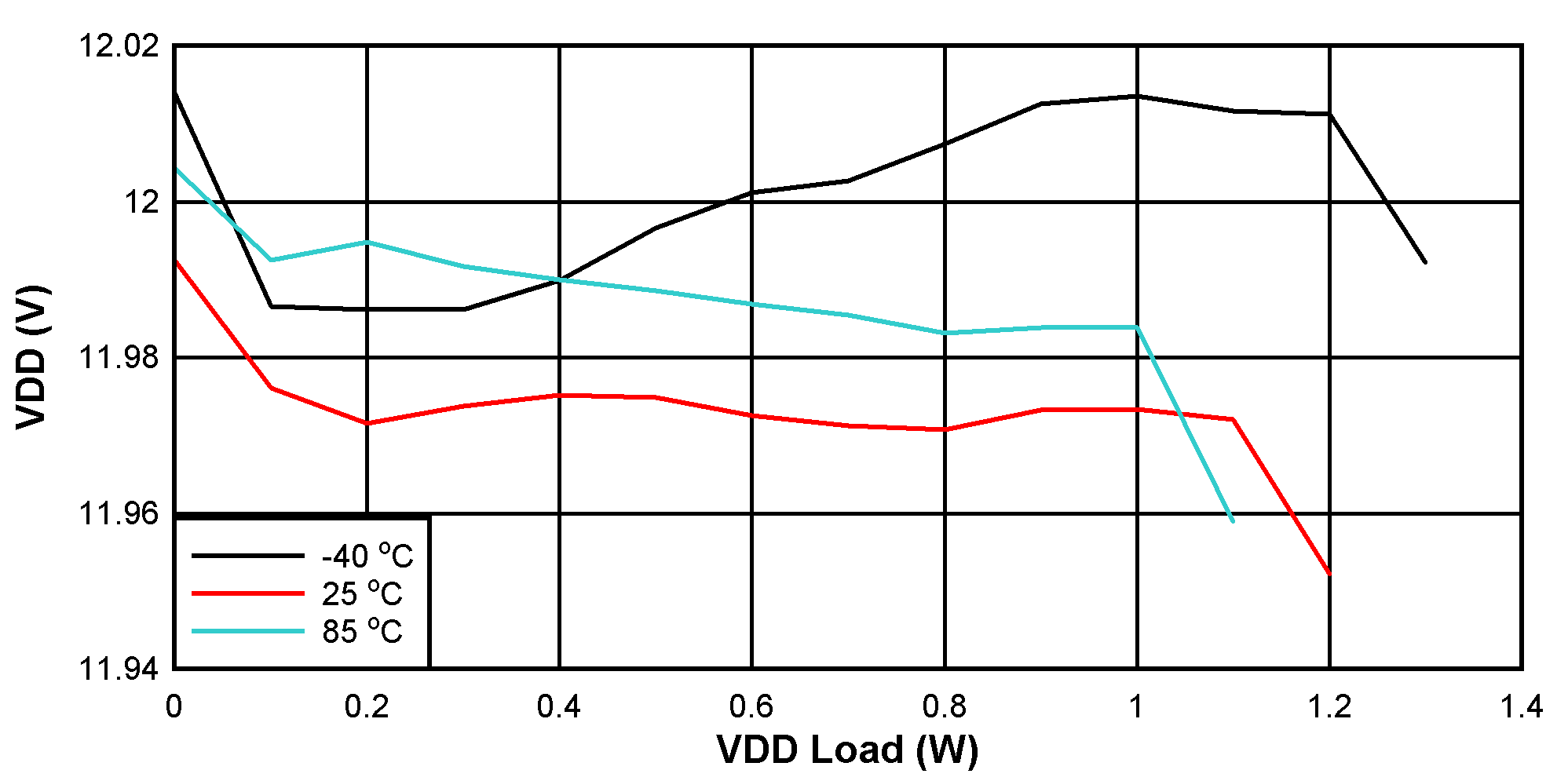

图 10-8 VVDD-VEE 负载调节:VIN = 12V,VVDD-VEE = 12V,VCOM-VEE = 5V
图 10-10 VVDD-VEE 负载调节:VIN = 18V,VVDD-VEE = 12V,VCOM-VEE = 5V

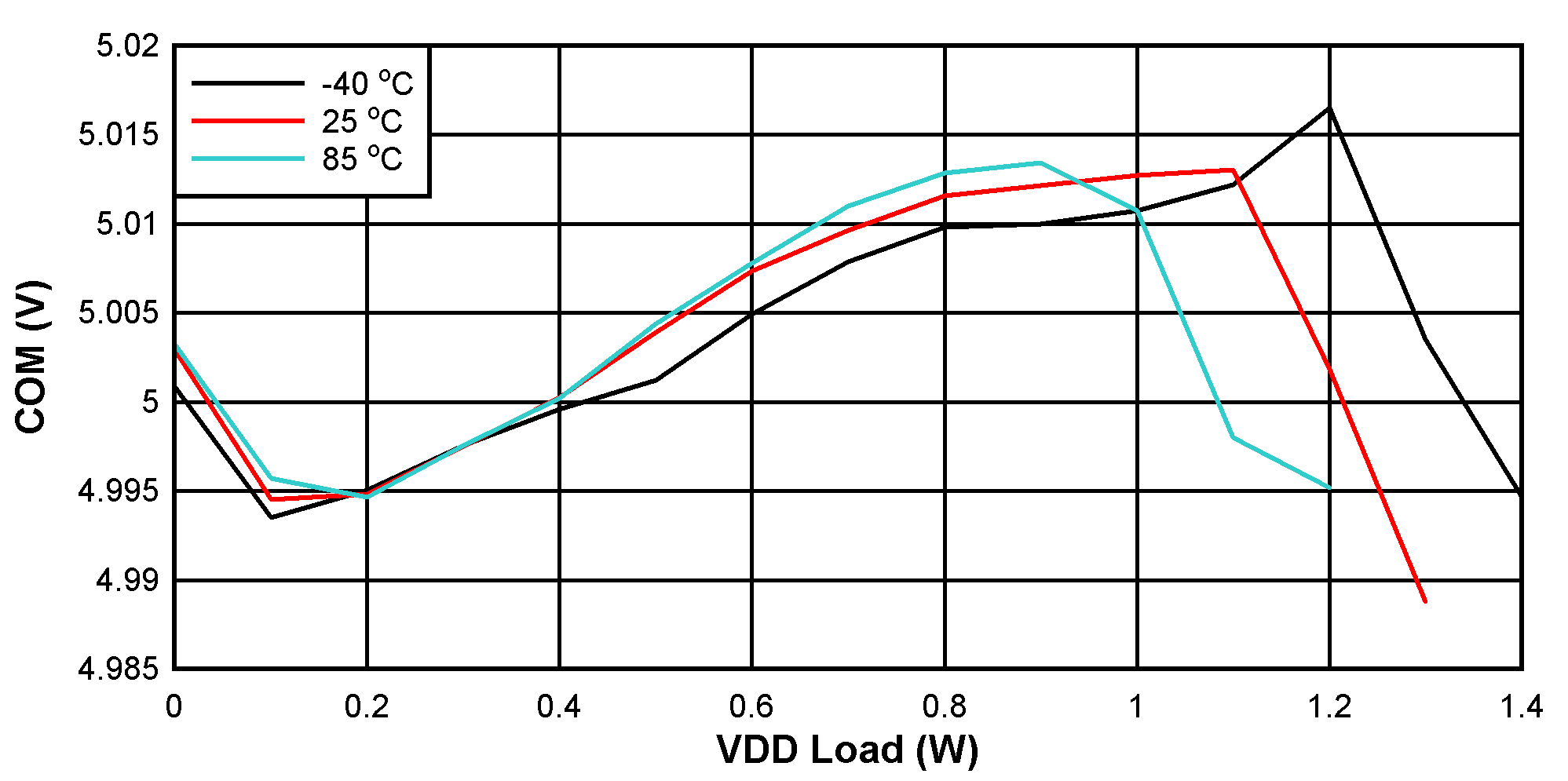

图 10-12 VCOM-VEE 负载调节:VIN = 12V,VVDD-VEE = 12V,VCOM-VEE = 5V

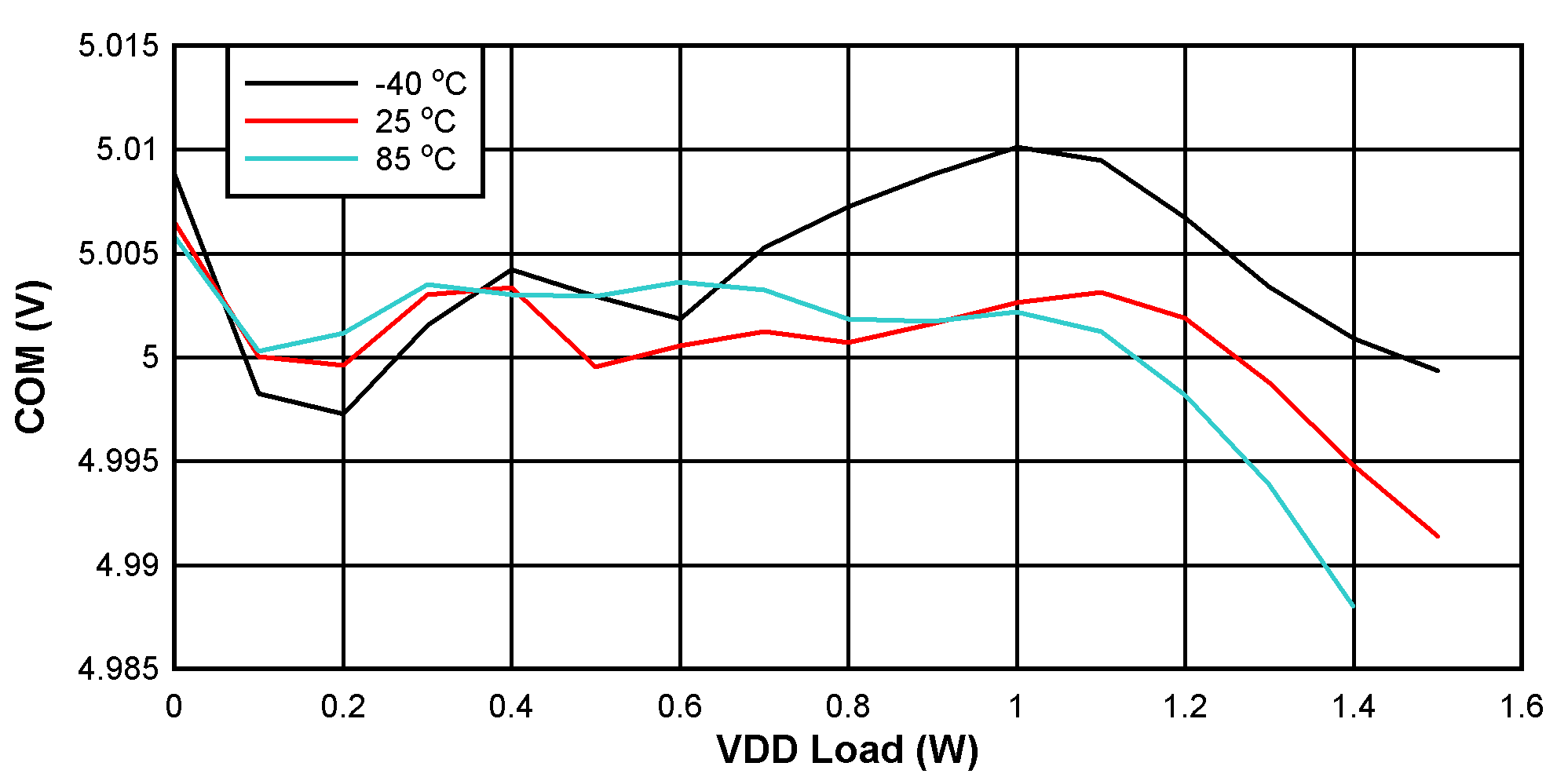

图 10-14 VCOM-VEE 负载调节:VIN = 18V,VVDD-VEE = 12V,VCOM-VEE = 5V

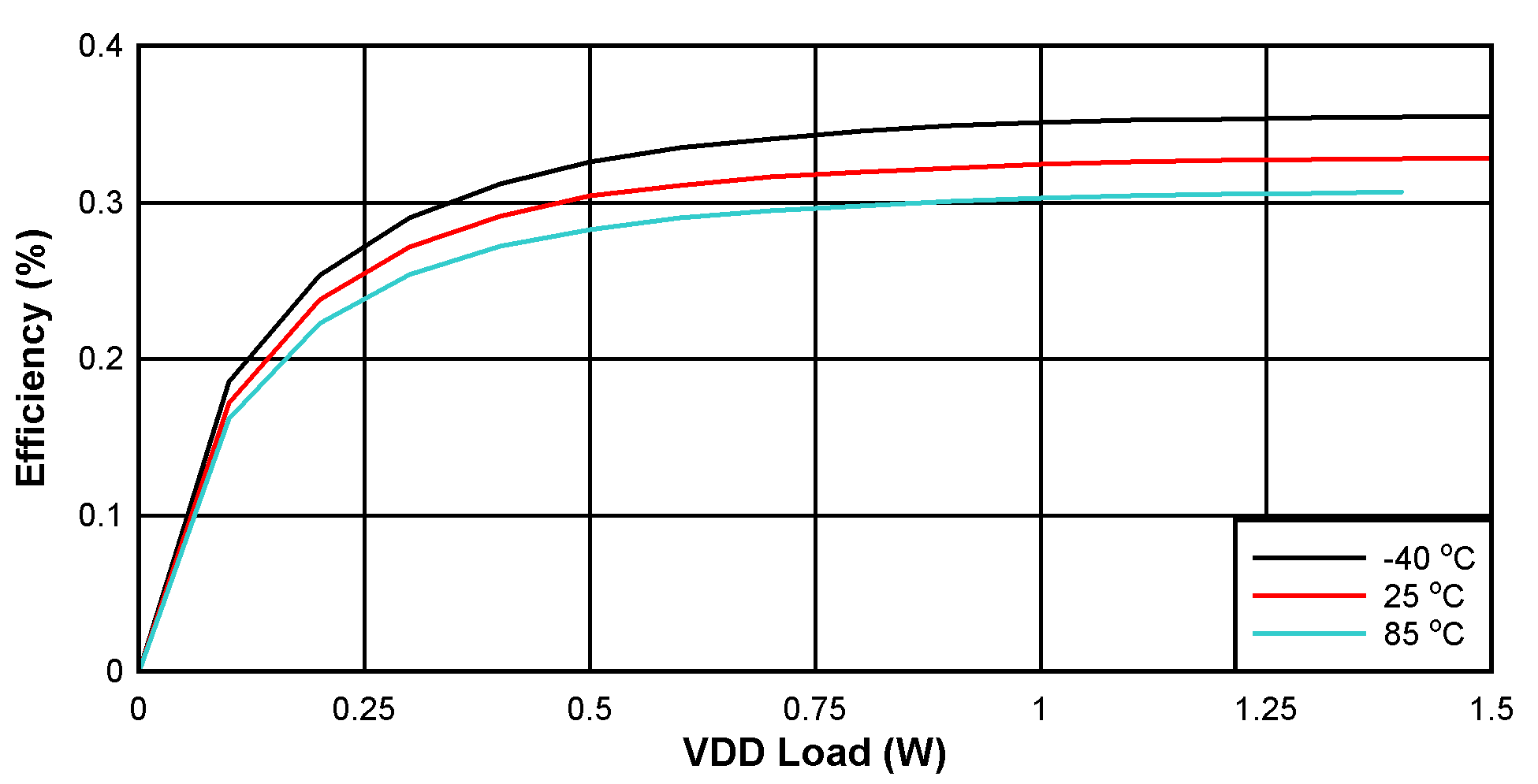

图 10-16 VVDD-VEE 上效率与负载间的关系:VIN = 12V,VVDD-VEE = 12V,VCOM-VEE = 5V,VCOM-VEE 无负载
图 10-18 VVDD-VEE 上效率与负载间的关系:VIN = 18V,VVDD-VEE = 12V,VCOM-VEE = 5V,VCOM-VEE 无负载

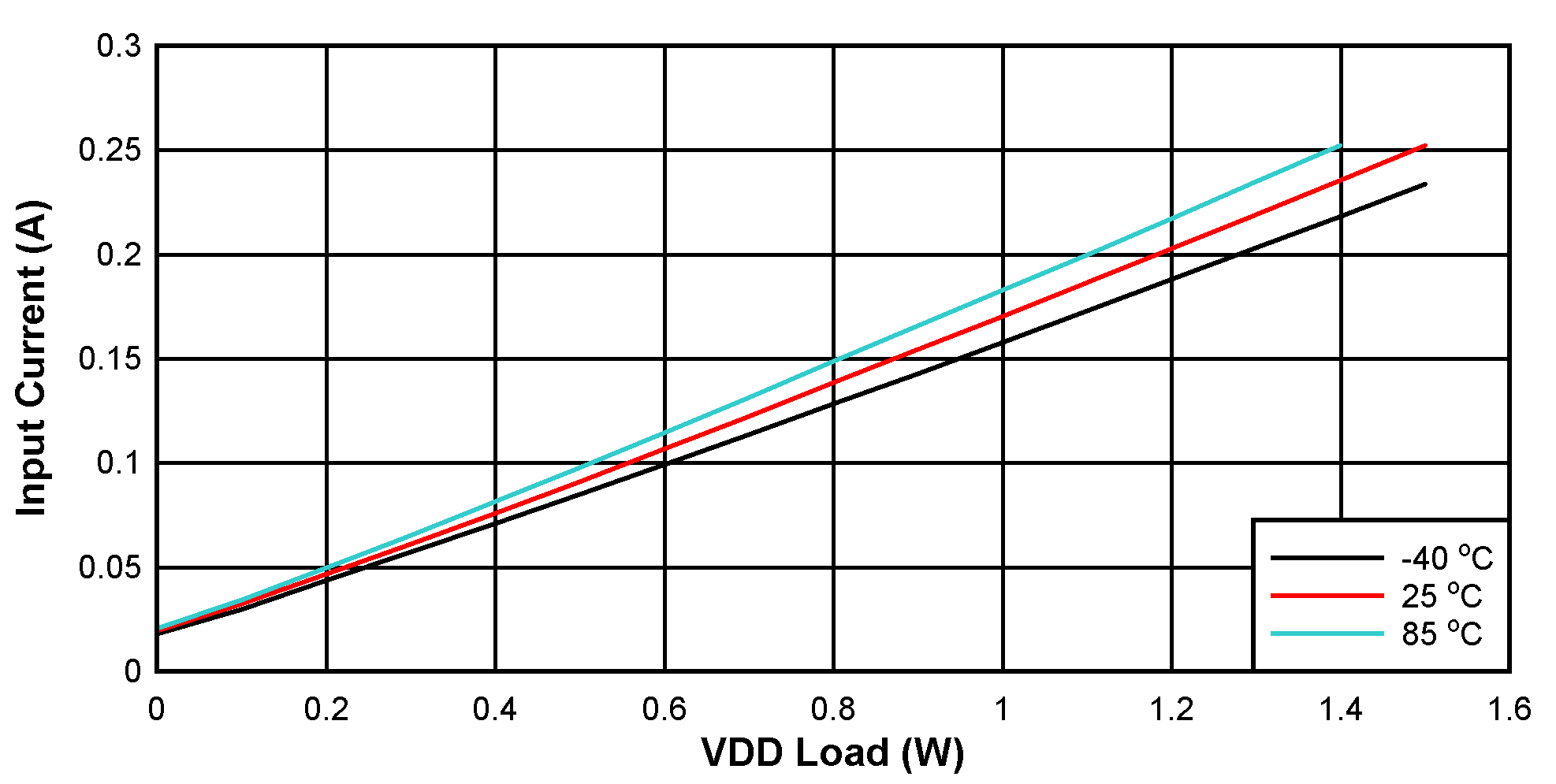

图 10-20 VVDD-VEE 上输入电流与负载间的关系:VIN = 12V,VVDD-VEE = 12V,VCOM-VEE = 5V,VCOM-VEE 无负载

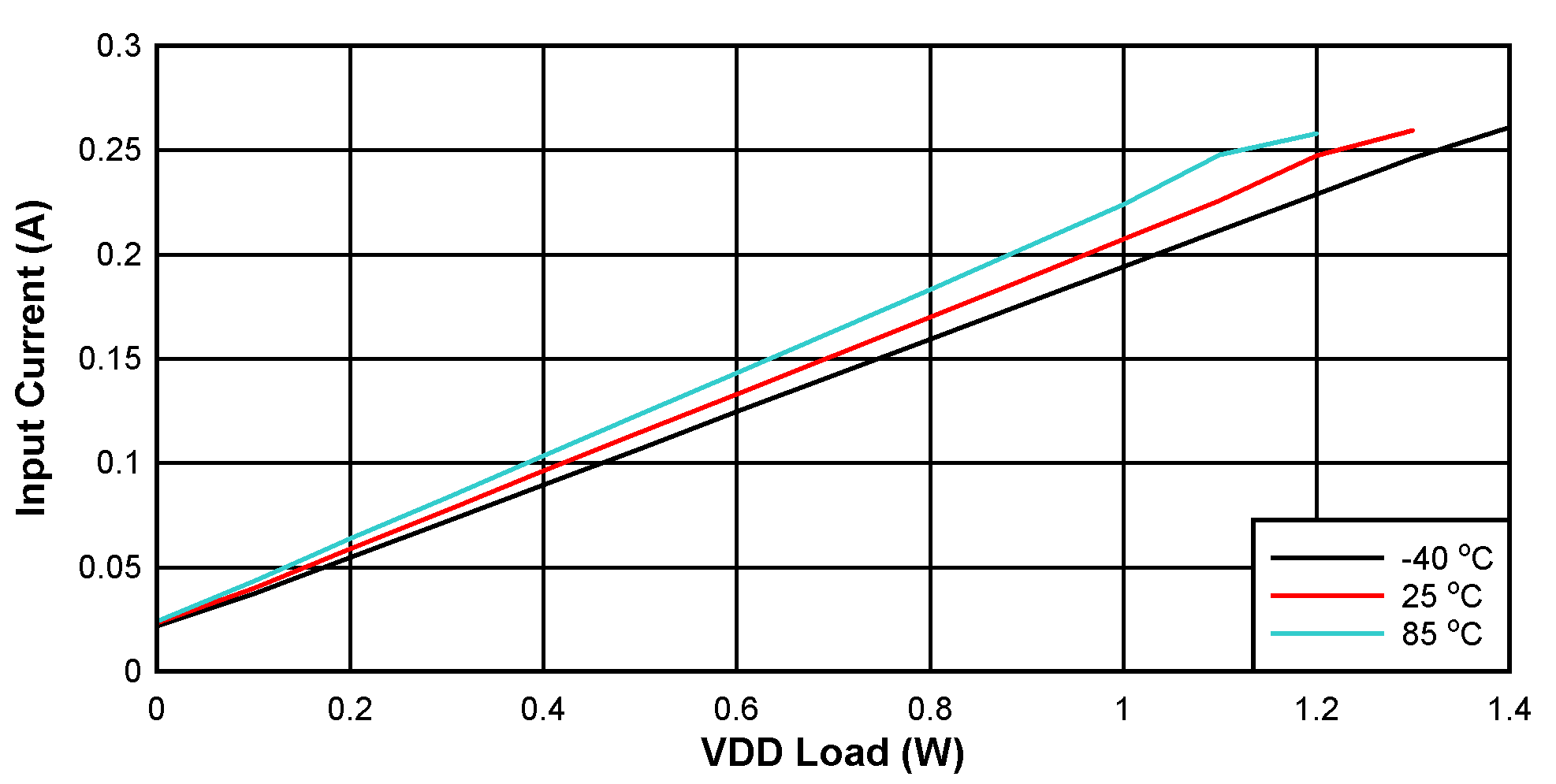

图 10-22 VVDD-VEE 上输入电流与负载间的关系:VIN = 18V,VVDD-VEE = 12V,VCOM-VEE = 5V,VCOM-VEE 无负载

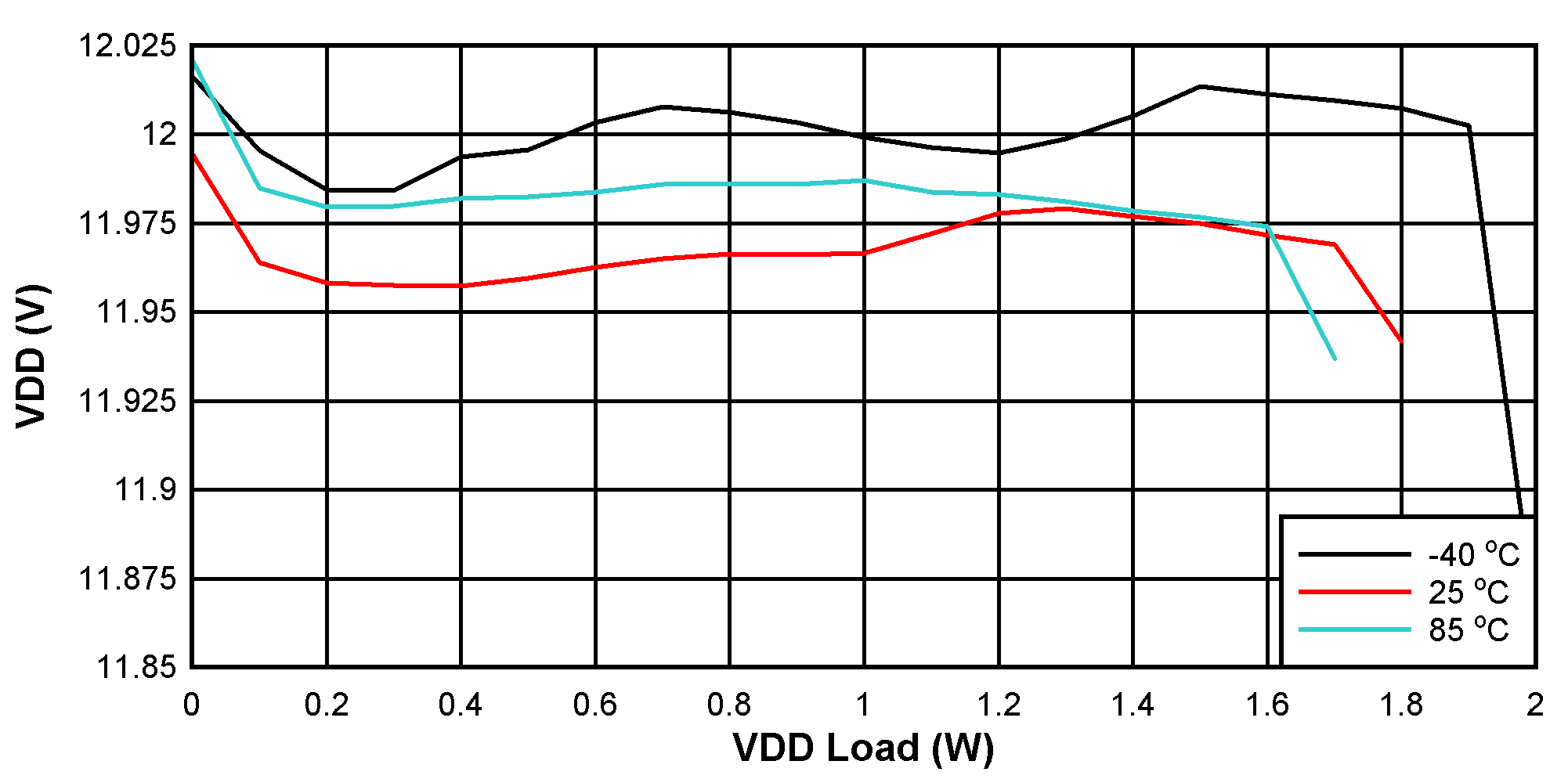

图 10-7 VVDD-VEE 负载调节:VIN = 10V,VVDD-VEE = 12V,VCOM-VEE = 5V

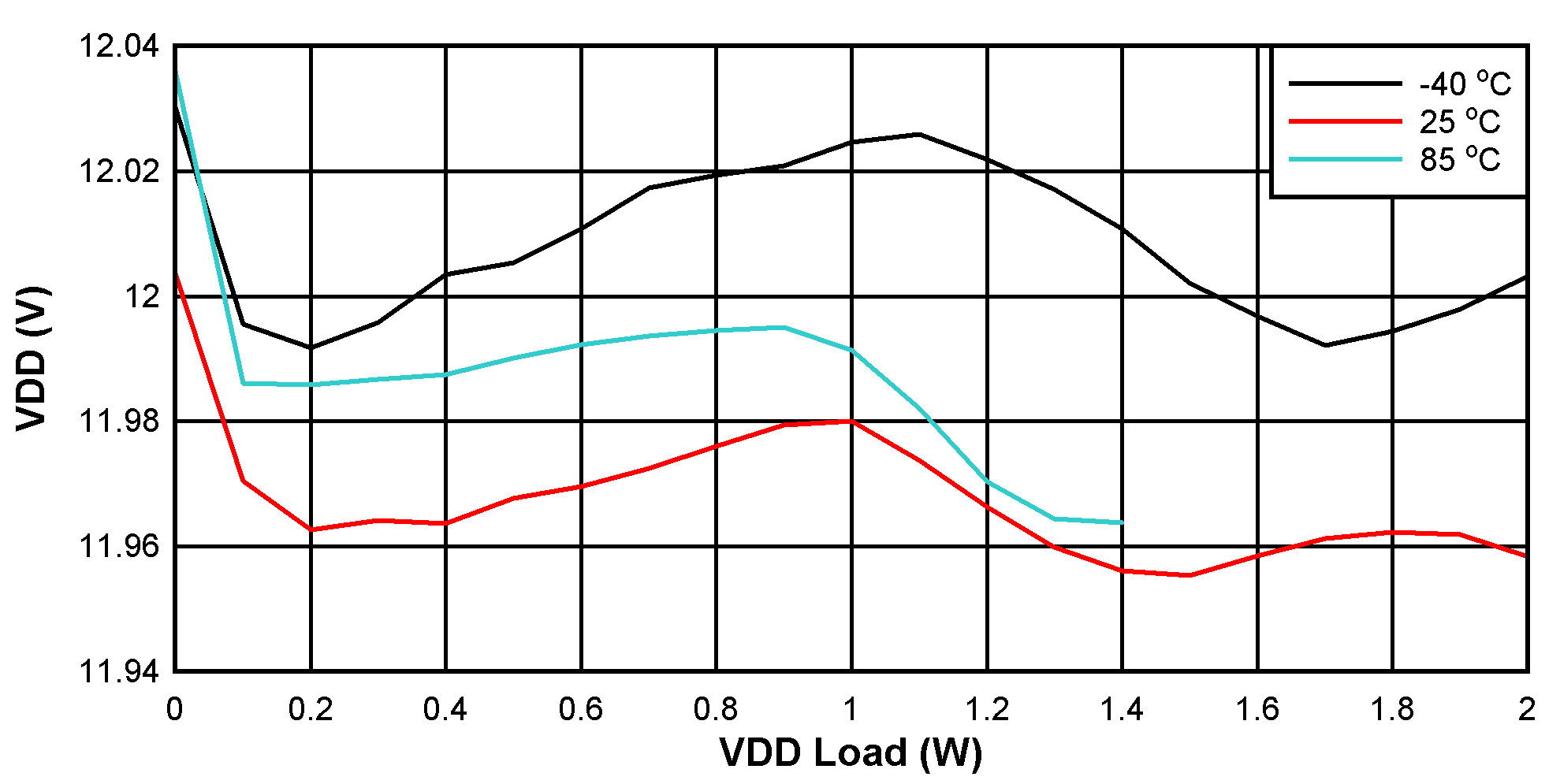

图 10-9 VVDD-VEE 负载调节:VIN = 15V,VVDD-VEE = 12V,VCOM-VEE = 5V

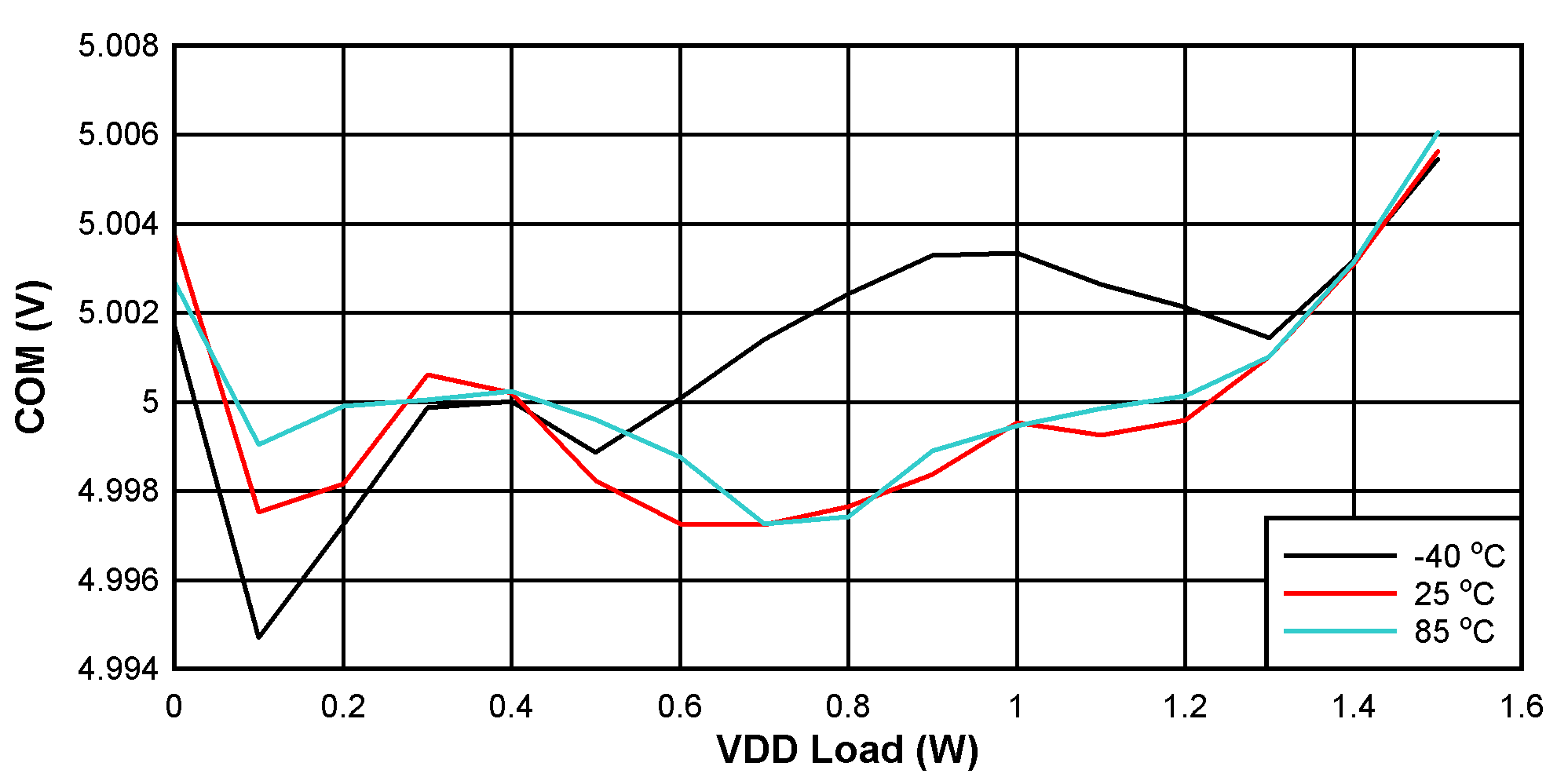

图 10-11 VCOM-VEE 负载调节:VIN = 10V,VVDD-VEE = 12V,VCOM-VEE = 5V

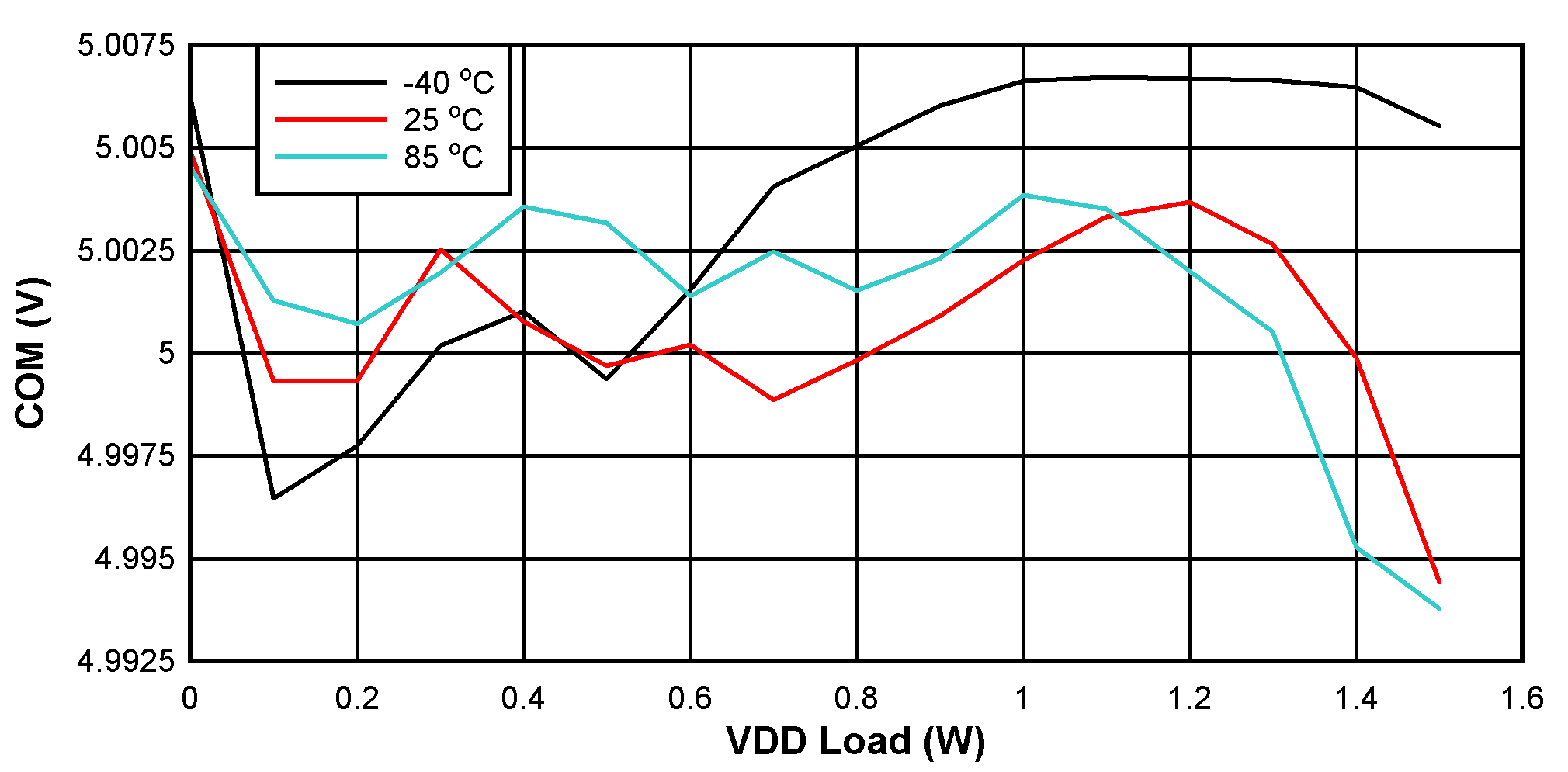

图 10-13 VCOM-VEE 负载调节:VIN = 15V,VVDD-VEE = 12V,VCOM-VEE = 5V
图 10-15 VVDD-VEE 上效率与负载间的关系:VIN = 10V,VVDD-VEE = 12V,VCOM-VEE = 5V,VCOM-VEE 无负载
图 10-17 VVDD-VEE 上效率与负载间的关系:VIN = 15V,VVDD-VEE = 12V,VCOM-VEE = 5V,VCOM-VEE 无负载

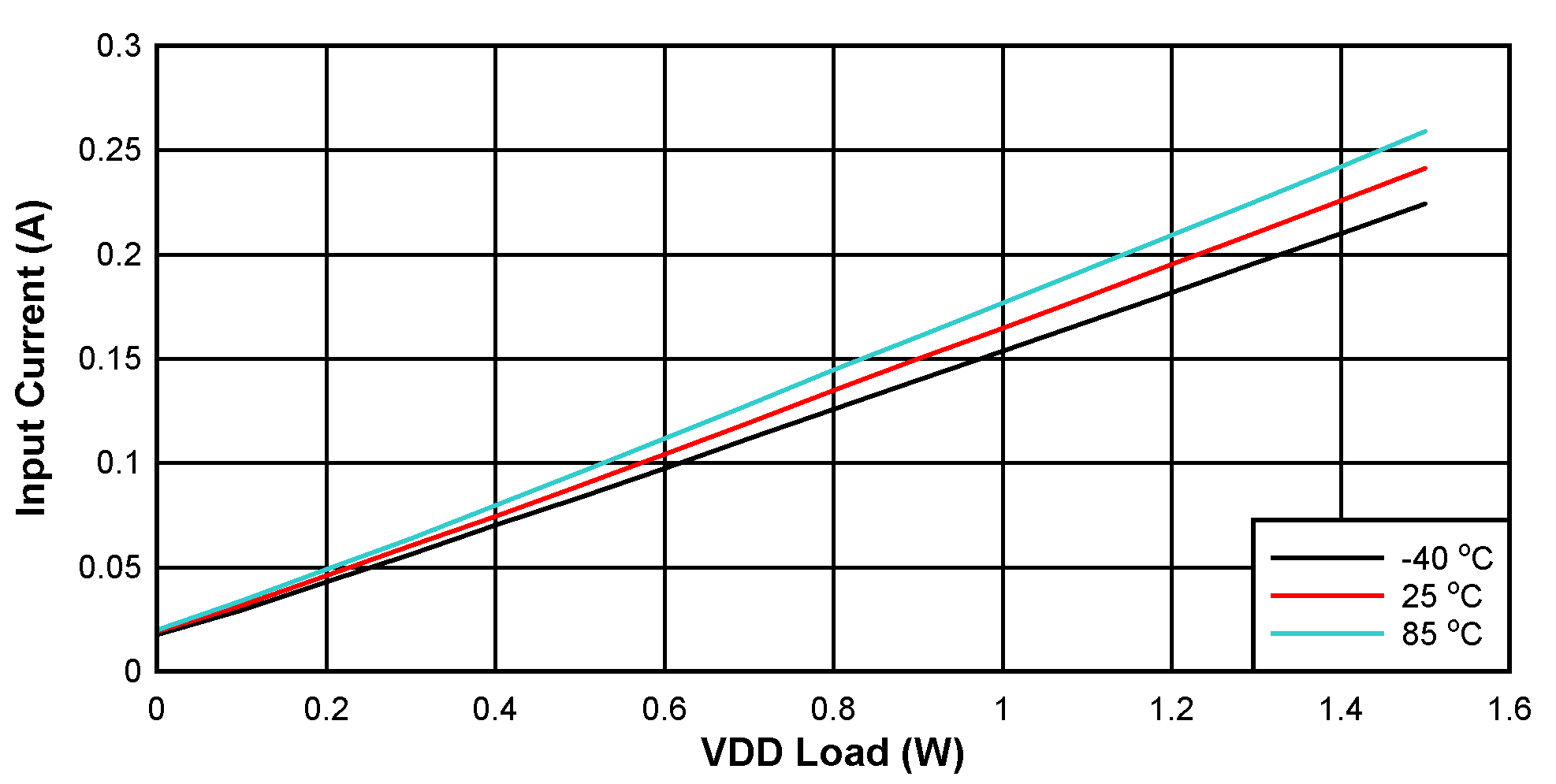

图 10-19 VVDD-VEE 上输入电流与负载间的关系:VIN = 10V,VVDD-VEE = 12V,VCOM-VEE = 5V,VCOM-VEE 无负载
图 10-21 VVDD-VEE 上输入电流与负载间的关系:VIN = 15V,VVDD-VEE = 12V,VCOM-VEE = 5V,VCOM-VEE 无负载
