8.3.3 仅 DisplayPort

当 CTL1 引脚为高电平且 CTL0 引脚为低电平时，TUSB564-Q1 以 4 个通道仅 DisplayPort 模式运行。

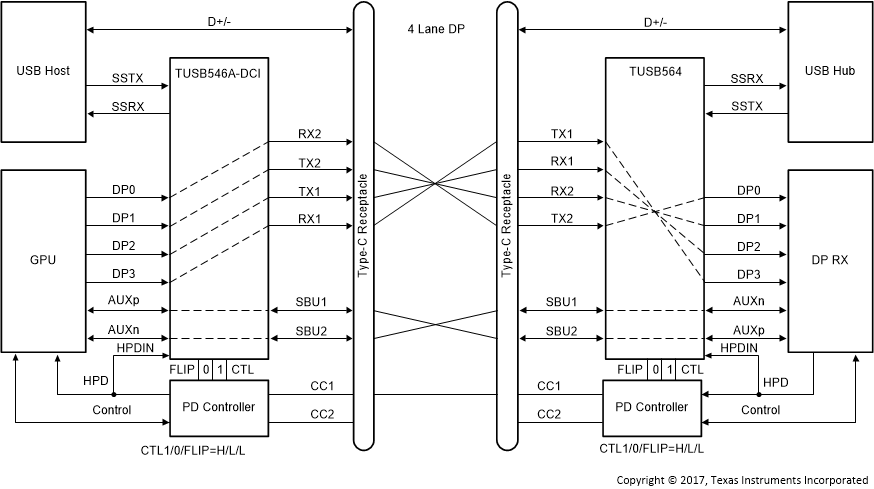

TUSB564-Q1 4 通道 DP — 无翻转（CTL1 = H，CTL0 = L，FLIP = L）图 8-10 4 通道 DP — 无翻转（CTL1 = H，CTL0 = L，FLIP = L）
TUSB564-Q1 4 通道 DP — 带翻转（CTL1 = H，CTL0 = L，FLIP = H）图 8-11 4 通道 DP — 带翻转（CTL1 = H，CTL0 = L，FLIP = H）
