ZHCSAJ8C November   2012  – October 2016 TS5A3159-Q1

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用范围
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 Electrical Characteristics for 5-V Supply
    6. 6.6 Electrical Characteristics for 3.3-V Supply
    7. 6.7 Electrical Characteristics For 2.5-V Supply
    8. 6.8 Electrical Characteristics For 1.8-V Supply
    9. 6.9 Typical Characteristics
  7. 7 Parameter Measurement Information
  8. 8 Detailed Description
    1. 8.1 Overview
    2. 8.2 Functional Block Diagram
    3. 8.3 Feature Description
    4. 8.4 Device Functional Modes
  9. 9 Applications and Implementation
    1. 9.1 Application Information
    2. 9.2 Typical Application
      1. 9.2.1 Design Requirements
      2. 9.2.2 Detailed Design Procedure
      3. 9.2.3 Application Curve
  10. 10Power Supply Recommendations
  11. 11Layout
    1. 11.1 Layout Guidelines
    2. 11.2 Layout Example
  12. 12器件和文档支持
    1. 12.1 文档支持
      1. 12.1.1 相关文档
    2. 12.2 接收文档更新通知
    3. 12.3 社区资源
    4. 12.4 商标
    5. 12.5 静电放电警告
    6. 12.6 Glossary
  13. 13机械、封装和可订购信息

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • DBV|6
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 的下列结果：
    • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
    • 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 额定的先断后合开关
  • 低导通状态电阻 (1Ω)
  • 控制输入可承受 5V 电压
  • 低电荷注入
  • 出色的导通电阻匹配
  • 低总谐波失真
  • 1.65V 至 5.5V 单电源运行

2 应用范围

  • 汽车信息娱乐和仪表板
  • 车身电子装置和照明

3 说明

TS5A3159-Q1是一款单刀双掷 (SPDT) 模拟开关，工作电压范围设计为 1.65V 至 5.5V。该器件具有低导通状态电阻和出色的通道间导通状态电阻匹配，其先断后合的特性可防止信号在路径间传输时出现失真。此器件具有出色的总谐波失真 (THD) 性能并且能耗极低。这些 功能 使得这款器件适合于便携式音频 应用。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TS5A3159-Q1 SOT-23 (6) 2.90mm x 4.00mm
  1. 如需了解所有可用封装，请参见数据表末尾的可订购产品附录。

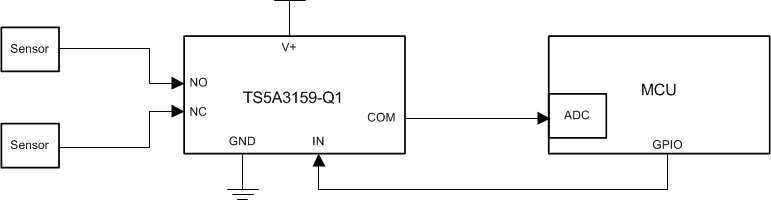

选择器应用

TS5A3159-Q1 scds336_app.gif
