7.2 典型应用

图 7-7 显示了 TPS7B81-Q1 的典型应用电路。根据最终应用场景，可使用不同的外部元件值。在快速负载阶跃场景中，应用可能需要使用更大电容值的输出电容器以防止输出电压出现大幅跌落。TI 建议使用具有 X5R 或 X7R 类型电介质的低等效串联电阻 (ESR) 陶瓷电容器。

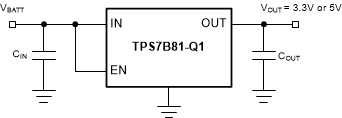

TPS7B81-Q1 TPS7B81-Q1 典型应用原理图图 7-7 TPS7B81-Q1 典型应用原理图
