5.6 典型特性

TJ = –40°C 至 +150°C，VIN = 14V，且 VEN ≥ 2V（除非另有说明）

TPS7B81-Q1 关断电流与环境温度间的关系
VEN = 0V
图 5-1 关断电流与环境温度间的关系

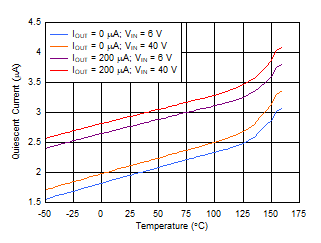

TPS7B81-Q1 静态电流与环境温度间的关系
VOUT = 3.3V
图 5-3 静态电流与环境温度间的关系

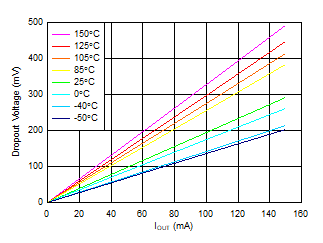

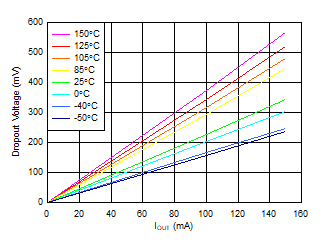

TPS7B81-Q1 压降电压与输出电流间的关系
VOUT = 3.3V，DRV 封装
图 5-5 压降电压与输出电流间的关系

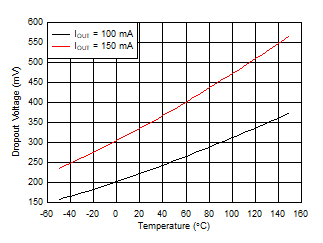

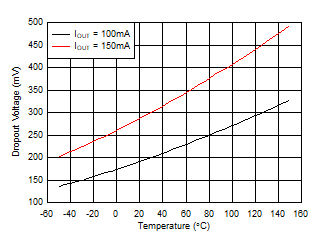

TPS7B81-Q1 压降电压与环境温度间的关系
VOUT = 3.3V
图 5-7 压降电压与环境温度间的关系

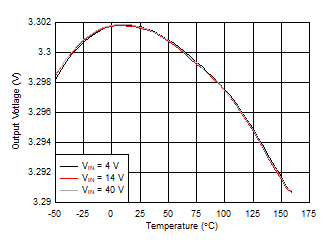

TPS7B81-Q1 输出电压与环境温度间的关系
VOUT = 3.3V，IOUT = 1mA
图 5-9 输出电压与环境温度间的关系

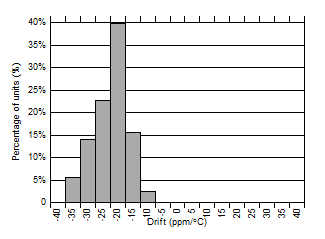

TPS7B81-Q1 温漂直方图（25°C 至 150°C）
3.3V 和 5V 选项，IOUT = 1mA
图 5-11 温漂直方图（25°C 至 150°C）

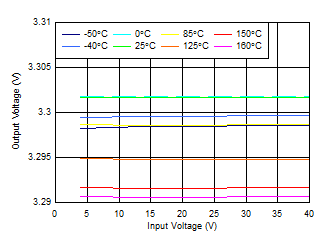

TPS7B81-Q1 输出电压与输入电压间的关系
VOUT = 3.3V，IOUT = 1mA
图 5-13 输出电压与输入电压间的关系
TPS7B81-Q1 使能电压与环境温度间的关系
A.

图 5-15 使能电压与环境温度间的关系
TPS7B81-Q1 UVLO 与环境温度间的关系
A.

图 5-17 UVLO 与环境温度间的关系

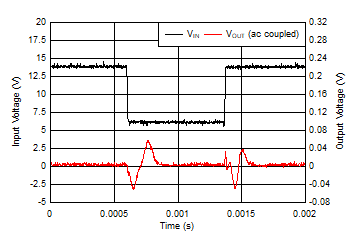

TPS7B81-Q1 线路瞬态
VOUT = 3.3V，CIN = 0µF，COUT = 1µF，IOUT = 100mA，压摆率 = 1V/µs
图 5-19 线路瞬态

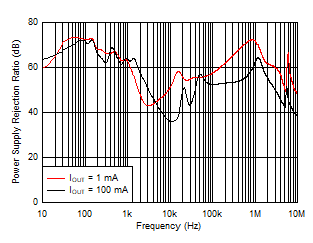

TPS7B81-Q1 PSRR 与频率间的关系
VOUT = 5V，CIN = 0µF，COUT = 10µF
图 5-21 PSRR 与频率间的关系

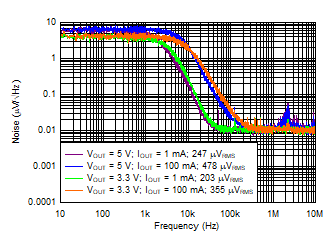

TPS7B81-Q1 噪声与频率间的关系
CIN = 0.1µF，COUT = 10µF
图 5-23 噪声与频率间的关系
TPS7B81-Q1 静态电流与环境温度间的关系
VOUT = 5V
图 5-2 静态电流与环境温度间的关系
TPS7B81-Q1 压降电压与输出电流间的关系
VOUT = 5V，DRV 封装
图 5-4 压降电压与输出电流间的关系
TPS7B81-Q1 压降电压与环境温度间的关系
VOUT = 5V
图 5-6 压降电压与环境温度间的关系

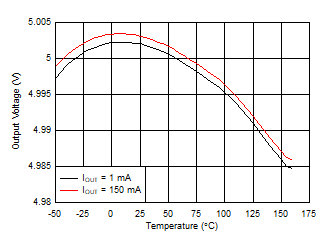

TPS7B81-Q1 输出电压与环境温度间的关系
VOUT = 5V
图 5-8 输出电压与环境温度间的关系
TPS7B81-Q1 温漂直方图（-40°C 至 +25°C）
3.3V 和 5V 选项，IOUT = 1mA
图 5-10 温漂直方图（-40°C 至 +25°C）

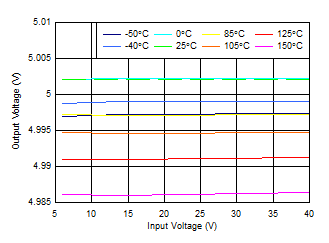

TPS7B81-Q1 输出电压与输入电压间的关系
VOUT = 5V，IOUT = 1mA
图 5-12 输出电压与输入电压间的关系

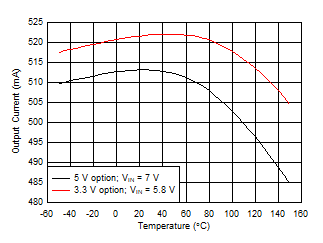

TPS7B81-Q1 输出电流限制与环境温度
VOUT 短路至 90% × VOUT(NOM)
图 5-14 输出电流限制与环境温度

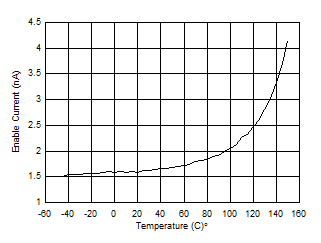

TPS7B81-Q1 使能电流与环境温度间的关系
A.

图 5-16 使能电流与环境温度间的关系

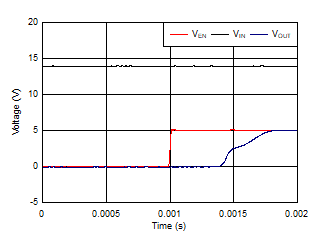

TPS7B81-Q1 通过使能启动
VOUT = 5V，CIN = 1µF，COUT = 1µF
图 5-18 通过使能启动
TPS7B81-Q1 负载瞬态
VOUT = 5V，CIN = 1µF，COUT = 1µF，IOUT = 1mA → 100mA → 1mA，转换率 = 1mA/µs
图 5-20 负载瞬态
TPS7B81-Q1 PSRR 与频率间的关系
VOUT = 3.3V，CIN = 0µF，COUT = 10µF
图 5-22 PSRR 与频率间的关系

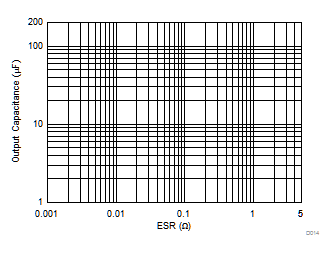

TPS7B81-Q1 输出电容与 ESR 稳定性间的关系

图 5-24 输出电容与 ESR 稳定性间的关系
