3 说明

TPS7A53A-Q1 是一款低噪声 (5.6µVRMS)、低压降线性稳压器 (LDO)，可提供 3A 拉电流，压降仅为 130mV。

TPS7A53A-Q1 集低噪声 (5.6µVRMS)、高 PSRR 和高输出电流能力等特性于一体，设计用于为雷达电源和信息娱乐等应用中的噪声敏感型组件供电。此器件的优秀性能可抑制电源产生的相位噪声和时钟抖动，适合为射频放大器、雷达传感器和芯片组供电。具体而言，信号链元件将受益于器件的高性能。TPS7A53A-Q1 还提供可湿侧面选项，方便进行光学检查。

对于需要以低输入和低输出 (LILO) 电压运行的数字负载（例如应用特定集成电路 (ASIC)、现场可编程门阵列 (FPGA) 和数字信号处理器 (DSP)），TPS7A53A-Q1 所具备的出色精度（在负载和温度范围内可达 1.3%）、遥感功能、出色的瞬态性能和软启动功能可实现出色的系统性能。

TPS7A53A-Q1 器件的多功能性使其适用于许多严苛应用。

封装信息(1)
器件型号 封装 封装尺寸（标称值）
TPS7A53A-Q1 具有可湿侧面的
RTJ (WQFN、20)		 4.00mm × 4.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的封装选项附录。

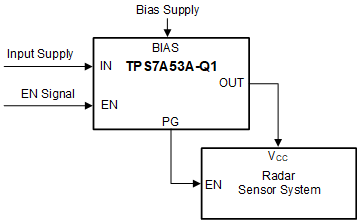

GUID-20200812-CA0I-KGHW-GVX0-KT6BRPDFF11H-low.gif为射频组件供电
GUID-20221031-SS0I-WFP9-FD52-SP377ZXQ8MMH-low.png频谱噪声密度与频率和输出电流
