6.6 典型特性

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 关断电流，ISD
EN = GND
图 6-1 关断电流，ISD

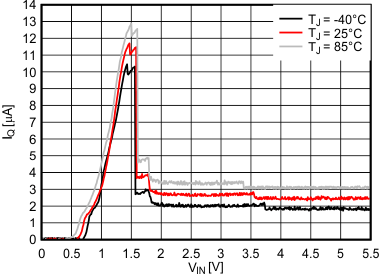

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 运行静态电流，IQ
VIN 下降器件开关，无负载，VOUT = 1.2V
EN = VINVSEL/MODE = GND
图 6-3 运行静态电流，IQ
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 高侧开关漏源电阻，RDS(ON)
图 6-5 高侧开关漏源电阻，RDS(ON)
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 VOS 放电开关漏源电阻，RDSCH_VOS
图 6-7 VOS 放电开关漏源电阻，RDSCH_VOS
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 静态电流，IQ
器件未切换
图 6-2 静态电流，IQ
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 运行静态电流，IQ
VIN 上升器件开关，无负载，VOUT = 1.2V
EN = VINVSEL/MODE = GND
图 6-4 运行静态电流，IQ
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 低侧开关漏源电阻，RDS(ON)
图 6-6 低侧开关漏源电阻，RDS(ON)
