8.2.3 应用曲线

除非另有说明，否则以下应用曲线的条件为 VIN = 3.6V，VOUT = 1.2V，并采用表 8-1 中列出的元件。

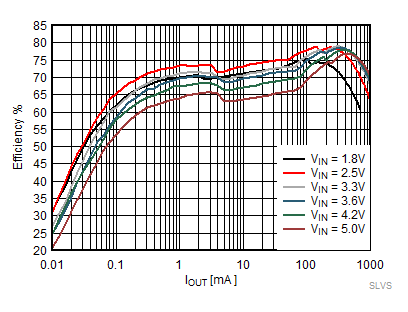

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 0.4V
TPS62800 RVSEL = 10kΩ 至 GND
图 8-2 节能模式效率，
VOUT = 0.4V

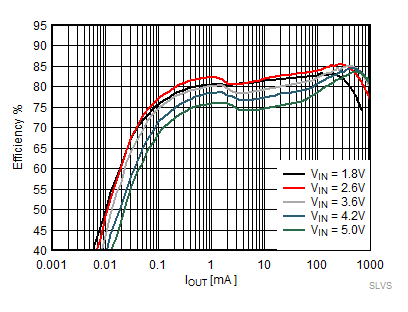

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 0.8V
TPS62801RVSEL = 10kΩ 至 GND
图 8-4 节能模式效率，
VOUT = 0.8V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 强制 PWM 模式效率，VOUT = 1.2V
TPS62801RVSEL = 56.2kΩ
VSEL/MODE 引脚 = 启动后为高电平
图 8-6 强制 PWM 模式效率，
VOUT = 1.2V

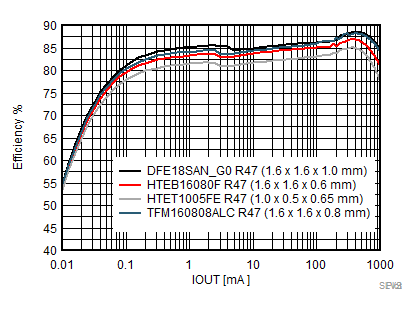

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 电感器比较
TPS62801VSEL/MODE = GND，VOUT = 1.2V
图 8-8 电感器比较

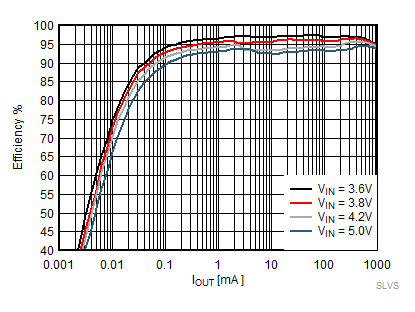

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 3.3V
TPS628023.3V VOUT，VSEL/MODE = 249k
图 8-10 节能模式效率，
VOUT = 3.3V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 1.2V
TPS62807VOUT = 1.2V，VSEL/MODE = GND
L = 1µH DFE201610E
图 8-12 节能模式效率，
VOUT = 1.2V

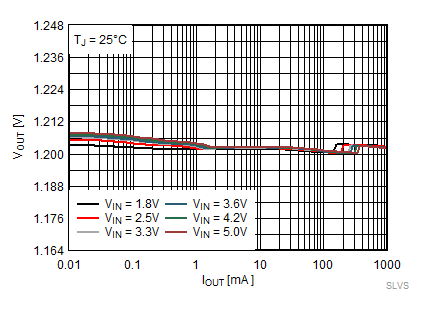

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 输出电压与输出电流间的关系
TPS62801VSEL/MODE = GND
VOUT = 1.2VPFM/PWM 模式TJ = 25°C
图 8-14 输出电压与输出电流间的关系

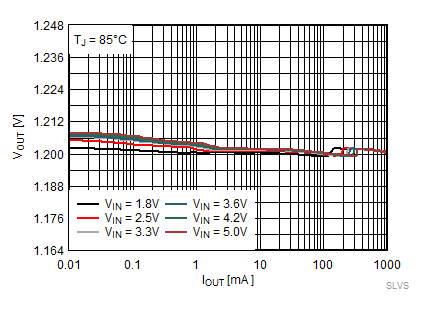

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 输出电压与输出电流间的关系
TPS62801VSEL/MODE = GND
VOUT = 1.2VPFM/PWM 模式TJ = 85°C
图 8-16 输出电压与输出电流间的关系

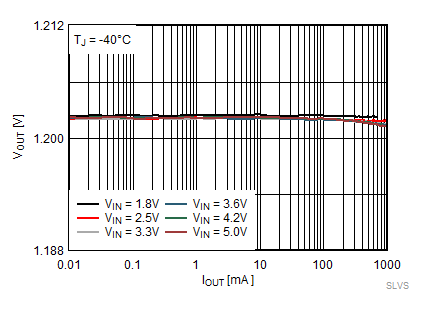

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 输出电压与输出电流间的关系
TPS62801VSEL/MODE = 启动后为高电平
VOUT = 1.2V强制 PWM 模式TJ = -40°C
图 8-18 输出电压与输出电流间的关系
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 开关频率与输出电流间的关系
TPS62801VSEL/MODE = GND
VOUT = 1.2VPFM/PWM 模式TJ = 25°C
图 8-20 开关频率与输出电流间的关系
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 开关频率与输出电流间的关系
TPS62801VSEL/MODE = 启动后为高电平
VOUT = 1.2V强制 PWM 模式TJ = 25°C
图 8-22 开关频率与输出电流间的关系
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 开关频率与输出电流间的关系
TPS62806 VSEL/MODE = GND L = 1µH
VOUT = 0.7V PFM/PWM 模式 TJ = 25°C
图 8-24 开关频率与输出电流间的关系

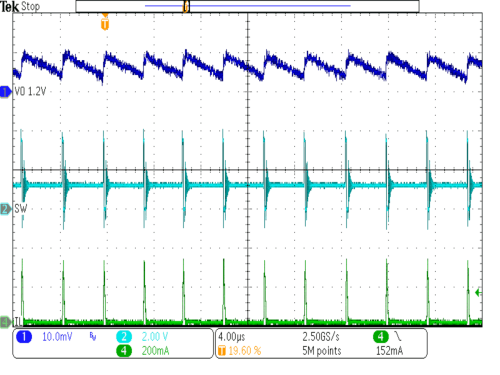

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 典型运行节能模式
TPS62801 VOUT = 1.2V VSEL/MODE = GND
IOUT = 10mA PFM 模式
图 8-26 典型运行节能模式

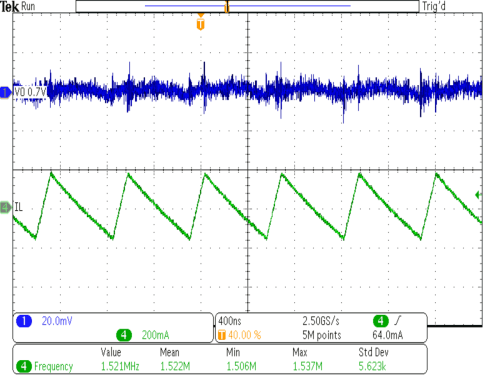

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62806 典型运行强制 PWM 模式 (1.5MHz)
VOUT = 0.7V IOUT = 0mA VSEL/MODE = VIN（启动后）
VIN = 3.8V PFM 模式，L = 1µH DFE201610E
图 8-28 TPS62806 典型运行强制 PWM 模式 (1.5MHz)

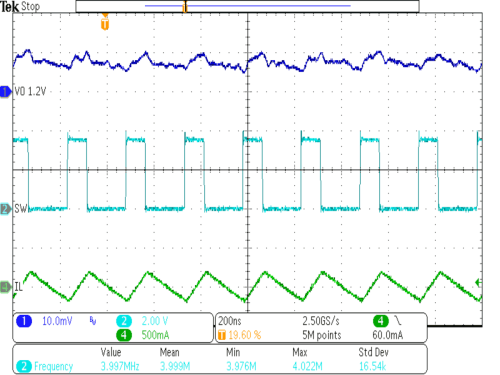

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 典型运行强制 PWM 模式
强制 PWM 模式 VOUT = 1.2V IOUT = 0mA
VSEL/MODE = VIN（启动后）
图 8-30 TPS62801 典型运行强制 PWM 模式

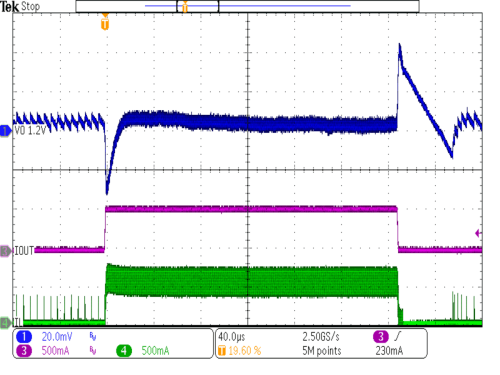

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 负载瞬态节能模式
TPS62801 VOUT = 1.2V VSEL/MODE = GND
上升/下降时间 < 1µs PFM/PWM 模式
IOUT = 5mA 至 500mA
图 8-32 负载瞬态节能模式

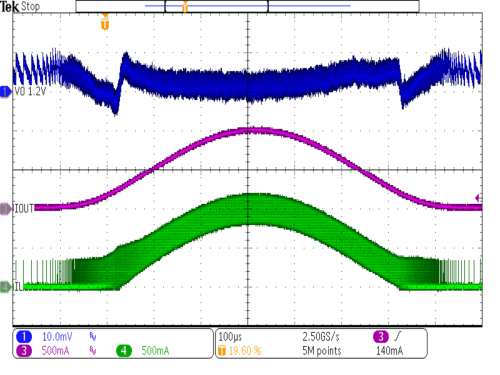

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 交流负载扫描节能模式
TPS62801 VOUT = 1.2V VSEL/MODE = GND
IOUT = 1mA 至 1A，1kHz PFM/PWM 模式
图 8-34 交流负载扫描节能模式

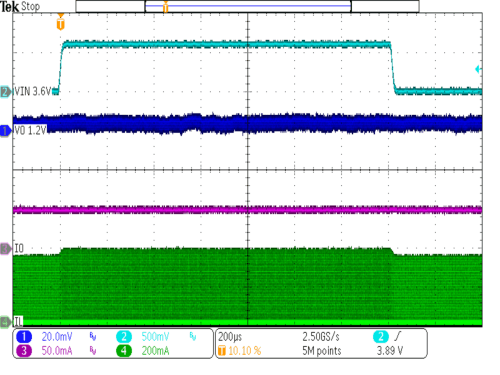

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 线路瞬态 PFM 模式
TPS62801 VOUT = 1.2V VIN = 3.6V 至 4.2V
上升/下降时间 = 10µs IOUT = 50mA
图 8-36 线路瞬态 PFM 模式

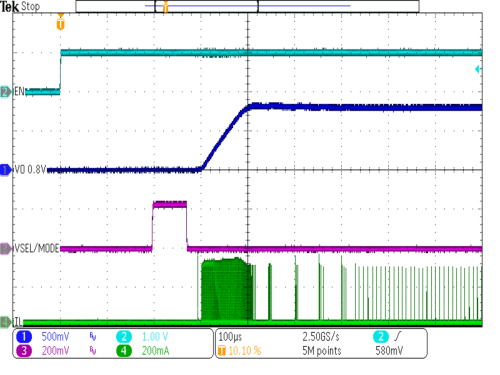

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 启动，VOUT = 0.8V
VOUT = 0.8V VSEL/MODE = 低电平（通过 RVSEL）
RVSEL = 10kΩ RLoad = 220Ω
图 8-38 TPS62801 启动，VOUT = 0.8V

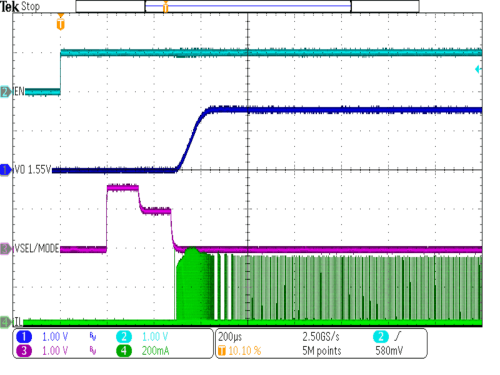

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 启动，VOUT = 1.55V
VOUT = 1.55V VSEL/MODE = 低电平（通过 RVSEL）
RLoad = 220Ω RVSEL = 249kΩ
图 8-40 TPS62801 启动，VOUT = 1.55V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 启动延迟时间，VSEL = 0
VSEL/MODE = GND
图 8-42 启动延迟时间，VSEL = 0
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 启动延迟时间，VSEL = 7
RVSEL = 36.5kΩ
图 8-44 启动延迟时间，VSEL = 7

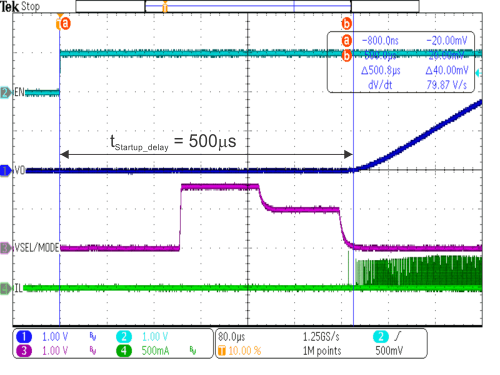

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 启动延迟时间，VSEL = 16
RVSEL = 249kΩ
图 8-46 启动延迟时间，VSEL = 16

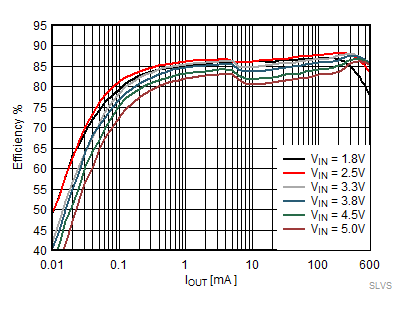

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 0.7V
TPS62800 VSEL/MODE = GND
图 8-3 节能模式效率，
VOUT = 0.7V

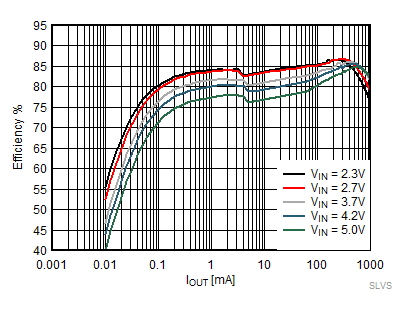

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 0.9V
TPS62801RVSEL = 15.4kΩ 至 GND
图 8-5 节能模式效率，
VOUT = 0.9V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 1.2V
TPS62801VSEL/MODE = GND
图 8-7 节能模式效率，
VOUT = 1.2V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 1.8V
TPS62802 VSEL/MODE = GND
图 8-9 节能模式效率，
VOUT = 1.8V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 0.7V
TPS62806 VOUT = 0.7V，VSEL/MODE = GND
L = 1µH DFE201610E
图 8-11 节能模式效率，
VOUT = 0.7V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 节能模式效率，VOUT = 1.8V
TPS62808VOUT = 1.8V，VSEL/MODE = GND
L = 1µH DFE201610E
图 8-13 节能模式效率，
VOUT = 1.8V

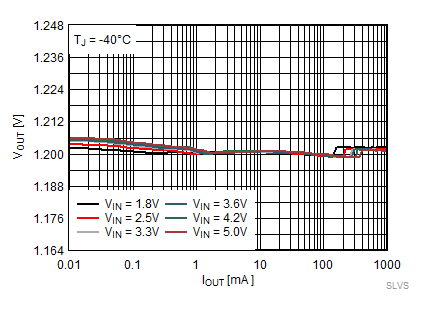

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 输出电压与输出电流间的关系
TPS62801VSEL/MODE = GND
VOUT = 1.2VPFM/PWM 模式TJ = -40°C
图 8-15 输出电压与输出电流间的关系

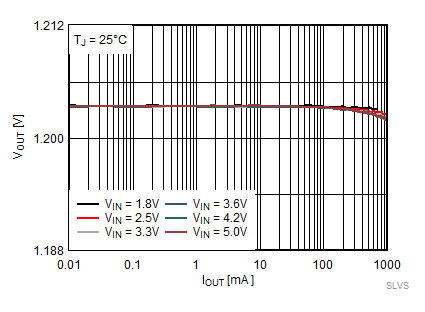

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 输出电压与输出电流间的关系
TPS62801VSEL/MODE = 启动后为高电平
VOUT = 1.2V强制 PWM 模式TJ = 25°C
图 8-17 输出电压与输出电流间的关系
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 输出电压与输出电流间的关系
TPS62801VSEL/MODE = 启动后为高电平
VOUT = 1.2V强制 PWM 模式TJ = 85°C
图 8-19 输出电压与输出电流间的关系

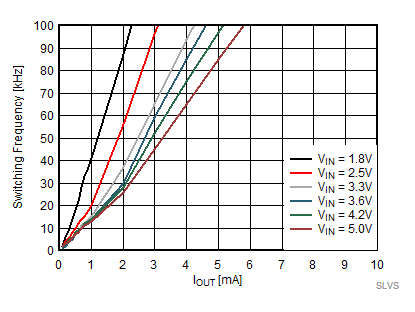

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 开关频率（放大）
TPS62801VSEL/MODE = GND
VOUT = 1.2VPFM/PWM 模式TJ = 25°C
图 8-21 开关频率（放大）
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 开关频率与输出电流间的关系
TPS62801VSEL/MODE = 10kΩ 至 GND
VOUT = 0.8VPFM/PWM 模式TJ = 25°C
图 8-23 开关频率与输出电流间的关系

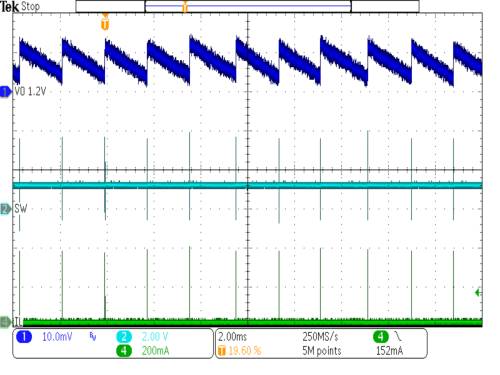

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 典型运行节能模式
TPS62801 VOUT = 1.2V VSEL/MODE = GND
IOUT = 25µA PFM 模式
图 8-25 典型运行节能模式

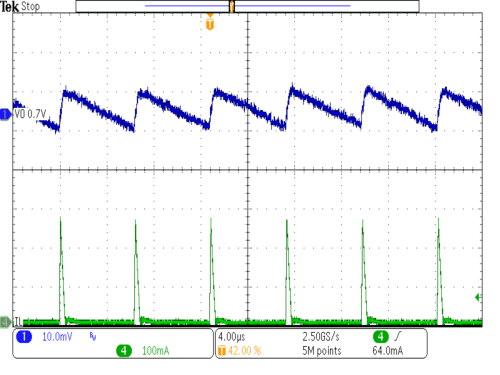

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62806 典型运行节能模式
VOUT = 0.7VIOUT = 10mAVSEL/MODE = GND
VIN = 3.8VPFM 模式，L = 1µH DFE201610E
图 8-27 TPS62806 典型运行节能模式

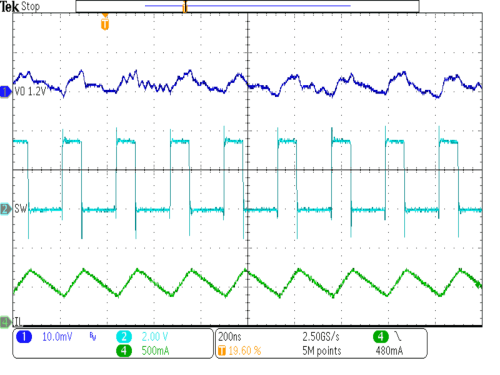

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 典型运行 PWM 模式
PWM 模式 VOUT = 1.2V VSEL/MODE = GND
IOUT = 500mA
图 8-29 TPS62801 典型运行 PWM 模式

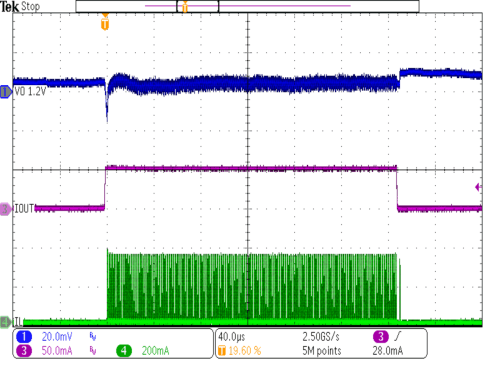

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 负载瞬态节能模式
TPS62801 VOUT = 1.2V VSEL/MODE = GND
上升/下降时间 < 1µs IOUT = 0mA 至 50mA，PFM 模式
图 8-31 负载瞬态节能模式
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 负载瞬态强制 PWM 模式
强制 PWM 模式 VOUT = 1.2V VSEL/MODE = VIN（启动后）
上升/下降时间 < 1µs IOUT = 5mA 至 500mA
图 8-33 TPS62801 负载瞬态强制 PWM 模式
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 交流负载扫描强制 PWM 模式
TPS62801 VOUT = 1.2V VSEL/MODE = VIN
IOUT = 1mA 至 1A，1kHz （启动后）
强制 PWM 模式
图 8-35 交流负载扫描强制 PWM 模式

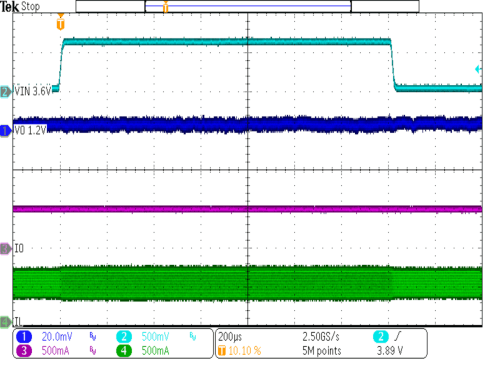

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 线路瞬态 PWM 模式
TPS62801VOUT = 1.2VVIN = 3.6V 至 4.2V
上升/下降时间 = 10µsIOUT = 500mA
图 8-37 线路瞬态 PWM 模式

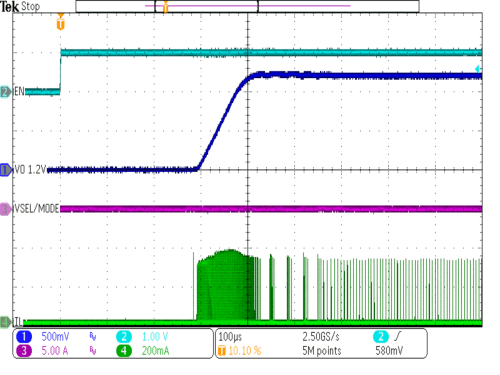

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 启动，VOUT = 1.2V
TPS62801VOUT = 1.2VVSEL/MODE = GND
RLoad = 220Ω
图 8-39 启动，VOUT = 1.2V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 输出放电
TPS62801VOUT = 1.2VVSEL/MODE = VIN
EN = 从高电平到低电平空载
图 8-41 输出放电

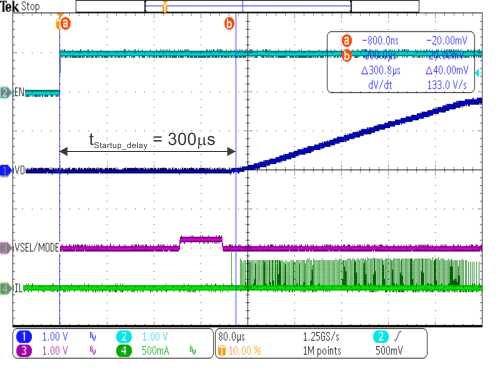

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 启动延迟时间，VSEL = 1
RVSEL = 10kΩ
图 8-43 启动延迟时间，VSEL = 1

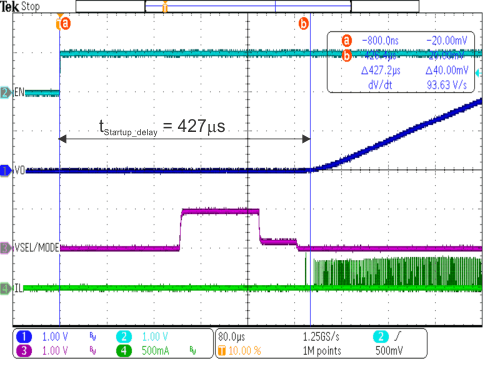

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 启动延迟时间，VSEL = 8
RVSEL = 44.2kΩ
图 8-45 启动延迟时间，VSEL = 8
