6.3.9 瞬态响应增强

当器件从连续导通模式 (CCM) 下的重负载状态转换为不连续导通模式 (DCM) 下的轻负载状态时，PSM 抗尖峰脉冲功能会激活。在此转换过程中，系统会先进入强制连续导通模式 (FCCM) 并持续 16 个周期，之后才切换至 DCM。此功能旨在确保 DCM 工作期间负载瞬变时能实现快速恢复。

图 6-4 展示了负载释放过程中的 16 周期和 32 周期 FCCM 运行状态及动态 COMP 引脚定位。图 6-5 展示了使用动态 COMP 引脚钳位时的稳态自动跳跃模式运行状态。

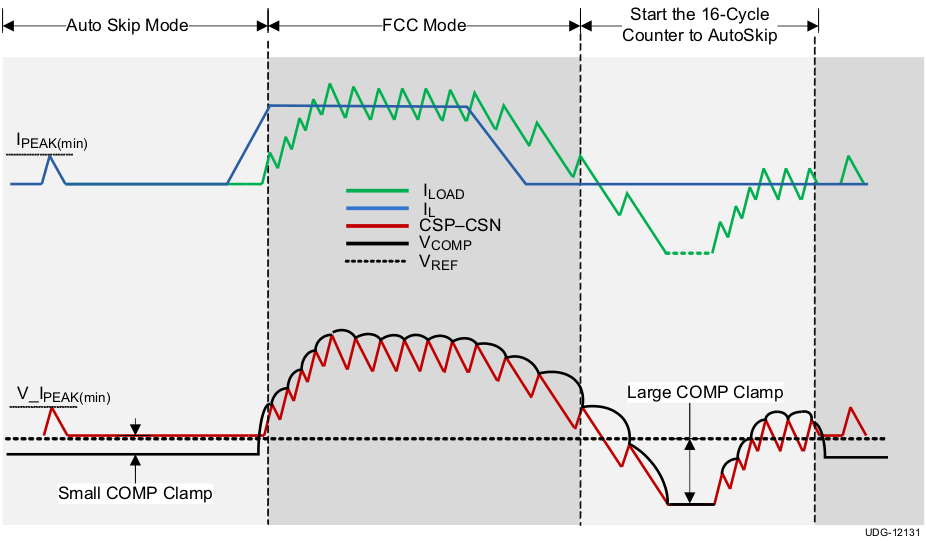

TPS56C215 FCCM 瞬态响应图 6-4 FCCM 瞬态响应
TPS56C215 自动跳跃模式瞬态响应图 6-5 自动跳跃模式瞬态响应
