7.4.2 布局示例

图 7-9 展示了建议的顶面布局。元件参考标号与图 7-1 中所示电路一致。EN 的电阻分压器未用于图 7-1 的电路中，但显示于布局中以供参考。

TPS56C215 顶层布局图 7-9 顶层布局

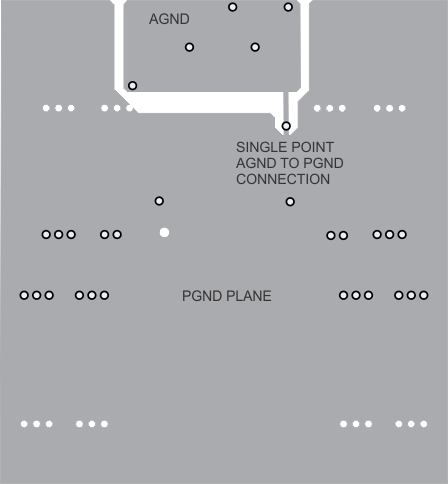

图 7-10 展示了第一个内层的建议布局。该图包含一个大面积 PGND 平面和一个小型 ANGD 隔离区域。AGND 和 PGND 通过单点连接以减小循环电流。

TPS56C215 中间层 1 布局图 7-10 中间层 1 布局

图 7-11 展示了第二个内层的建议布局。该图包含一个大面积 PGND 平面、一个用于连接顶面两个 VIN 铜箔区的小型覆铜区，以及另一个 VOUT 覆铜区。

TPS56C215 中间层 2 布局图 7-11 中间层 2 布局

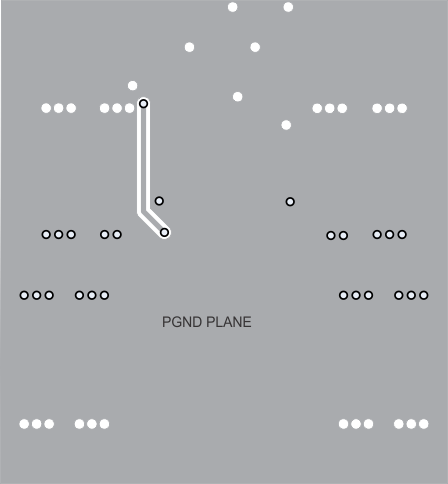

图 7-12 展示了底层的建议布局。该图包含一个大面积 PGND 平面和一条用于将启动电容器连接到 SW 节点的布线。

TPS56C215 底层布局图 7-12 底层布局
