8.2.3.1 可编程电源 (PPS) 应用曲线

当 TPS26750 用作 PPS 供电端时捕获了以下内容。VBUS 图展示了 PPS 协商从 5V 增加到 21V 再从 21V 减小为 5V。PD 协商快照展示了 VBUS 请求将电压增加 100mV。

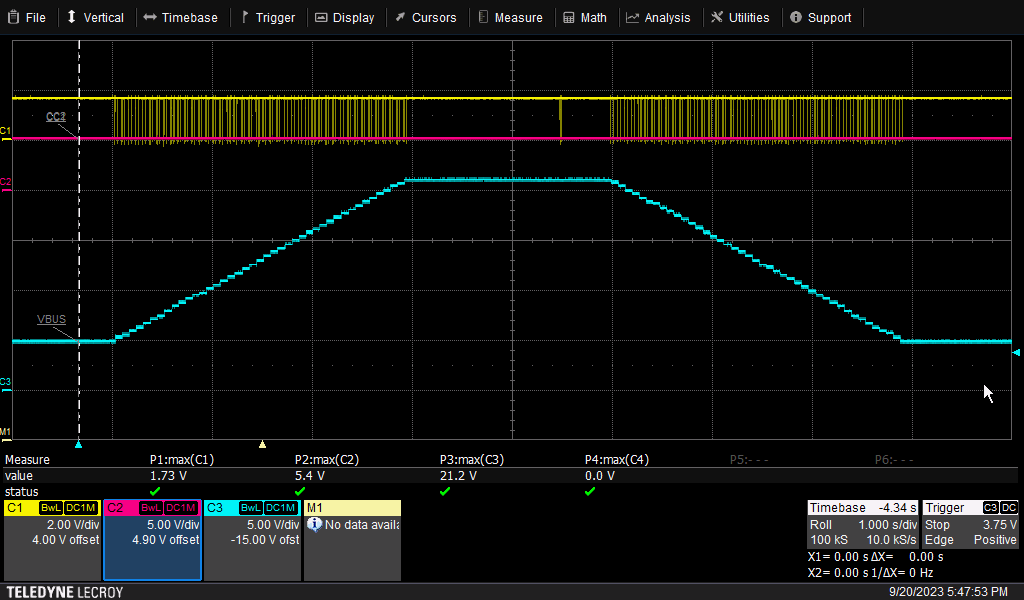

TPS26750 PPS PD 协商 VBUS 增加/减少图 8-11 PPS PD 协商 VBUS 增加/减少

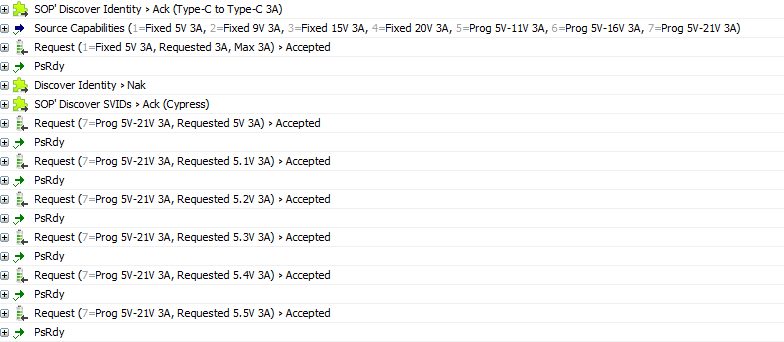

TPS26750 PPS PD 协商日志图 8-12 PPS PD 协商日志
