7.3.7 反向电流保护

器件的功能与理想二极管类似，在所有条件下阻止从 OUT 到 IN 的反向电流。该器件集成了以共漏极配置连接的背对背 MOSFET。IN 和 OUT 引脚之间的压降受到持续监控，并且阻断 FET (BFET) 的栅极驱动器会根据需要进行调节，以将正向压降调节到 VFWD。该闭环调节方案（线性 ORing 控制器）可在反向电流事件中支持 MOSFET 平稳关断，并确保没有直流反向电流。

该器件还使用基于传统比较器 (VREVTH) 的反向阻断机制来对瞬态反向电流提供快速响应 (tRCB)。器件进入反向电流阻断条件后，会等待 (VIN – VOUT) 正向压降超过 VFWDTH，然后再执行快速恢复以达到完全正向导通状态。这提供了足够的磁滞，以防止电源噪声或纹波对反向电流阻断响应造成影响。反向电流阻断的恢复速度非常快 (tSWRCB)。这可确保尽可能降低电源压降，这在电源多路复用/ORing 和 USB 快速角色交换 (FRS) 等应用中很有用。

TPS25947 反向电流阻断响应图 7-13 反向电流阻断响应

下面的波形展示了各种情况下的反向电流阻断性能。

在输出端的快速电压阶跃（例如热插拔）期间，基于快速比较器的反向阻断机制可确保输入轨上的跳变/干扰最小。

TPS25947 输出端快速电压阶跃期间的反向电流阻断性能图 7-14 输出端快速电压阶跃期间的反向电流阻断性能

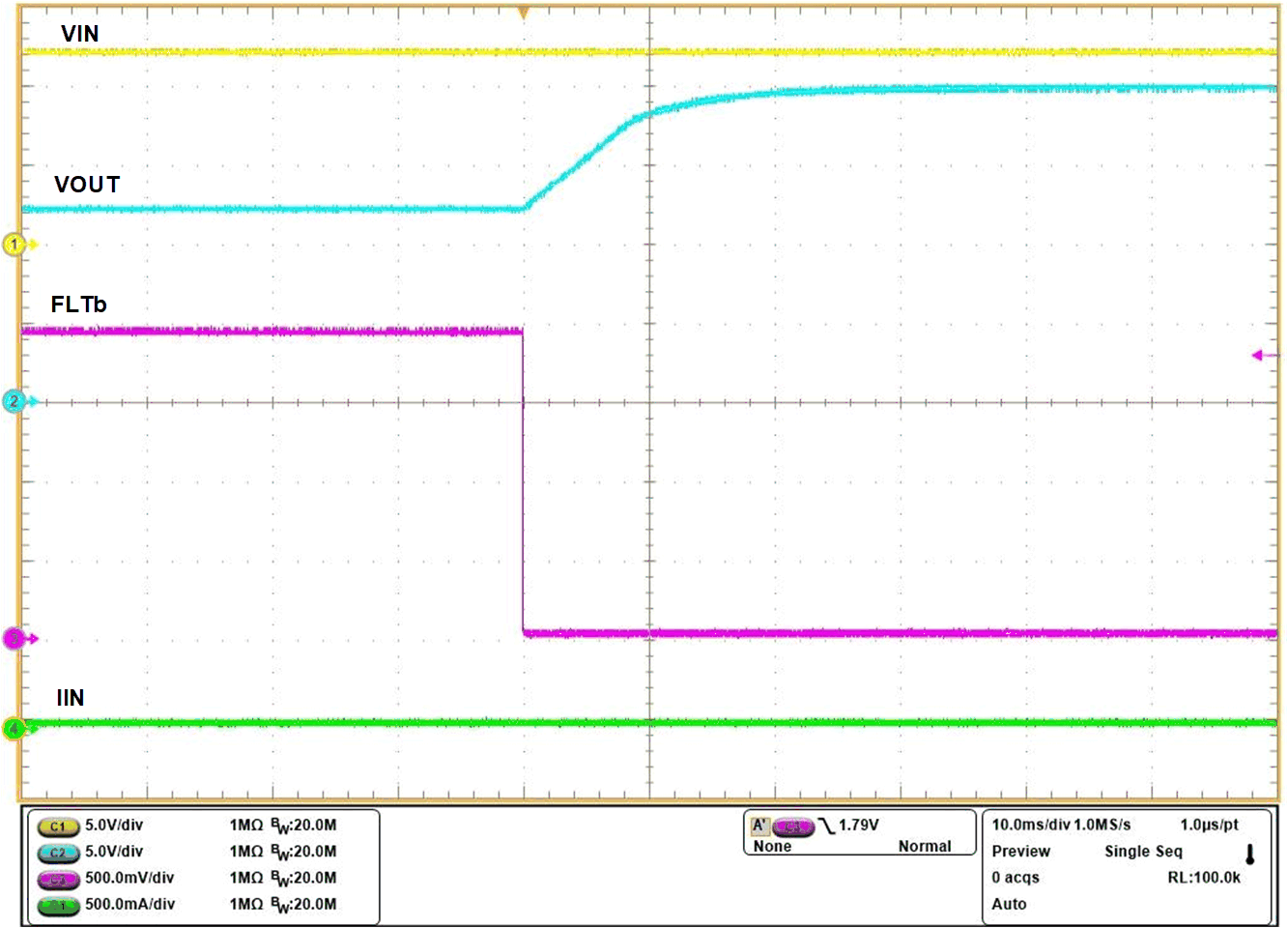

在输出端的慢速电压斜升期间，基于线性 ORing 的反向阻断机制可确保没有从 OUT 到 IN 的直流电流，从而避免输入电压轨缓慢充电至输出电压。

TPS25947 输出端慢速电压斜升期间的反向电流阻断性能图 7-15 输出端慢速电压斜升期间的反向电流阻断性能

如果在输出储能元件（大容量电容器或超级电容器）充电至全电压期间输入电源下降或断开，则线性 ORing 方案可更大限度地减少从 OUT 到 IN 的自放电。这确保了关键备用电源应用中输出存储元件的最大保持时间。

对于依靠检测输入电压判断电源是否接入的应用场景，该器件还能避免电源状态指示异常问题。

TPS25947 输入电源故障期间的反向电流阻断性能图 7-16 输入电源故障期间的反向电流阻断性能
