7.7 典型特性
图 7-2 检测偏置电流与电压间的关系

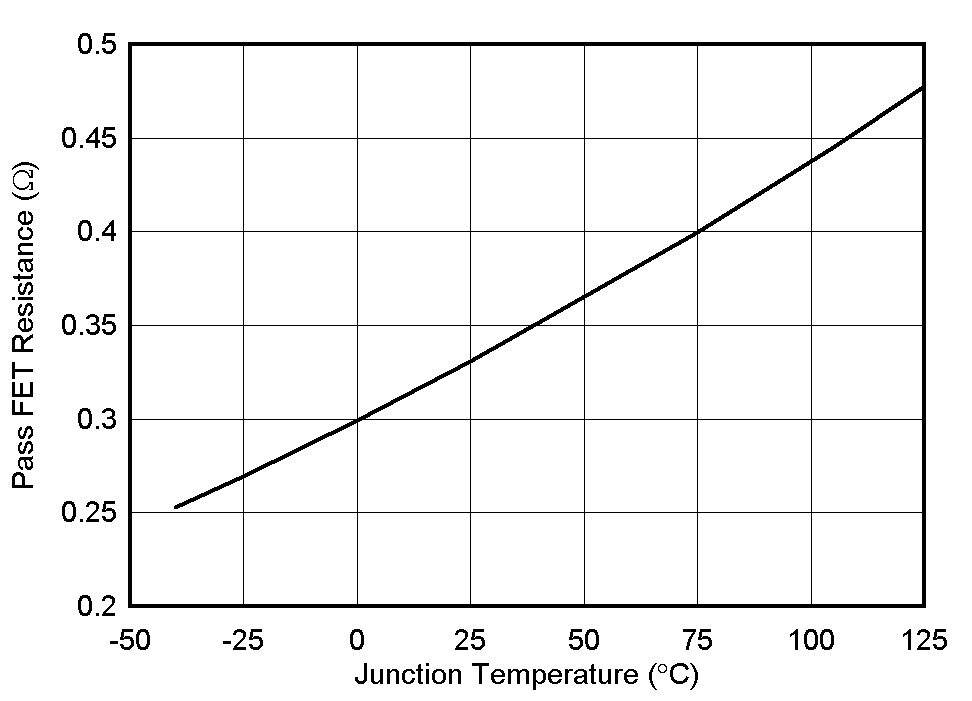

图 7-4 导通 FET 电阻与温度间的关系
图 7-6 转换器启动电流与 VDD 输入电压间的关系

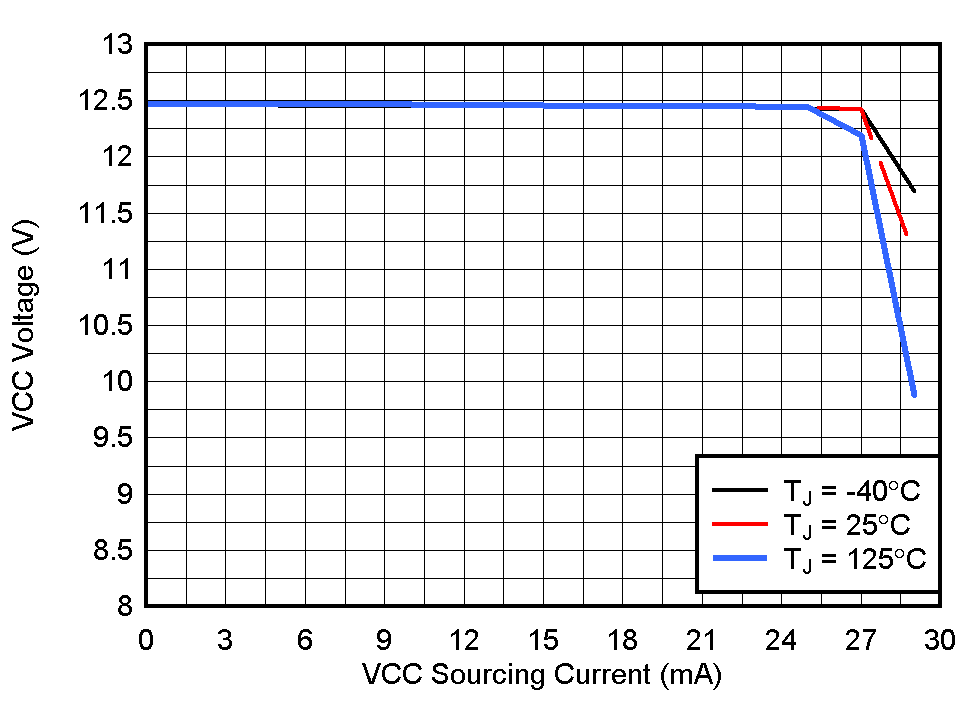

图 7-8 转换器启动电压与电流间的关系
图 7-10 控制器偏置电流与电压间的关系

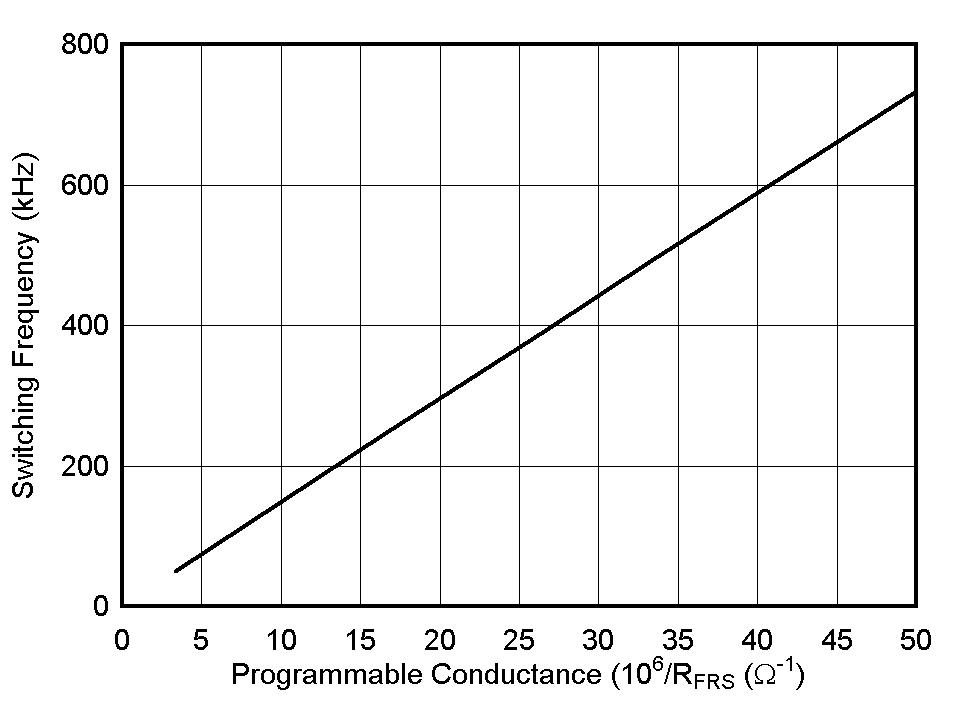

图 7-12 开关频率与已编程电阻间的关系

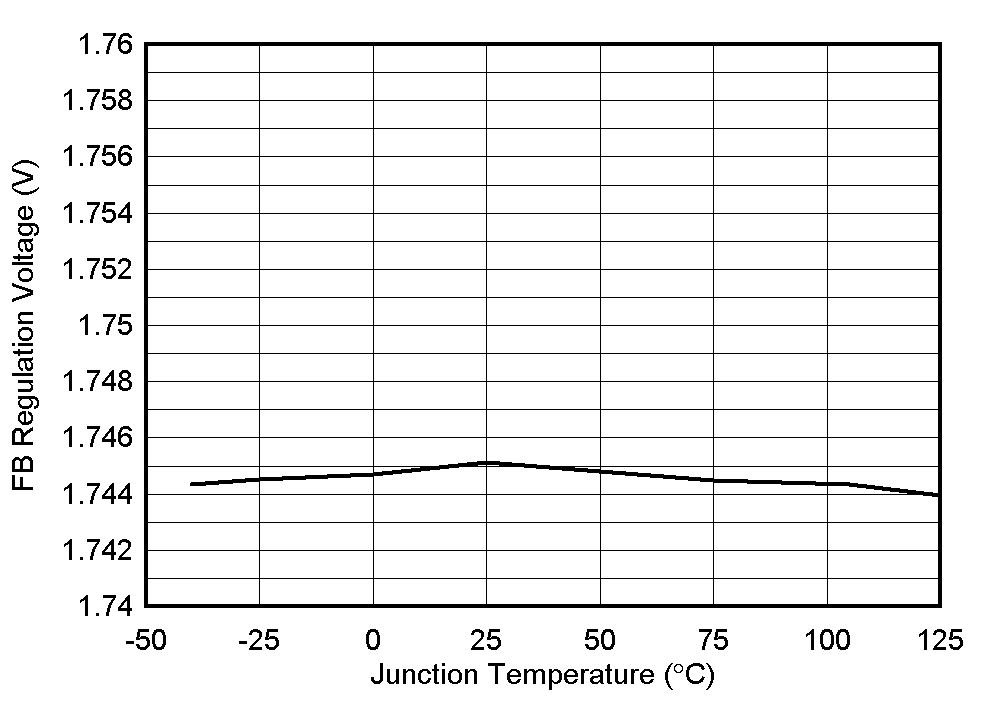

图 7-14 反馈调节电压与温度间的关系
图 7-16 消隐周期与温度间的关系

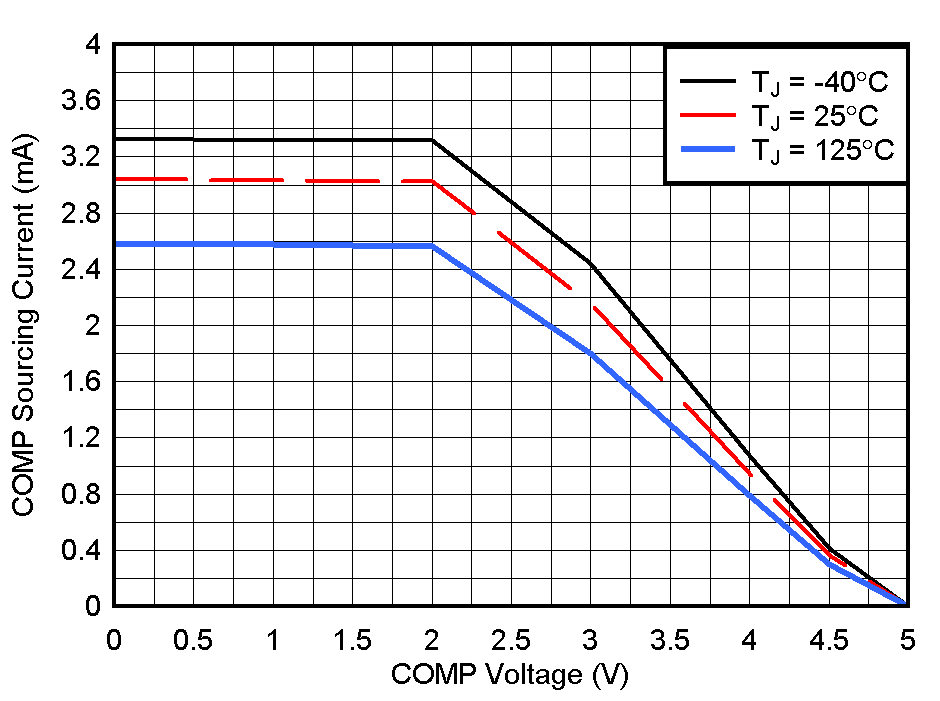

图 7-18 误差放大器拉电流
图 7-20 误差放大器增益与频率间的关系

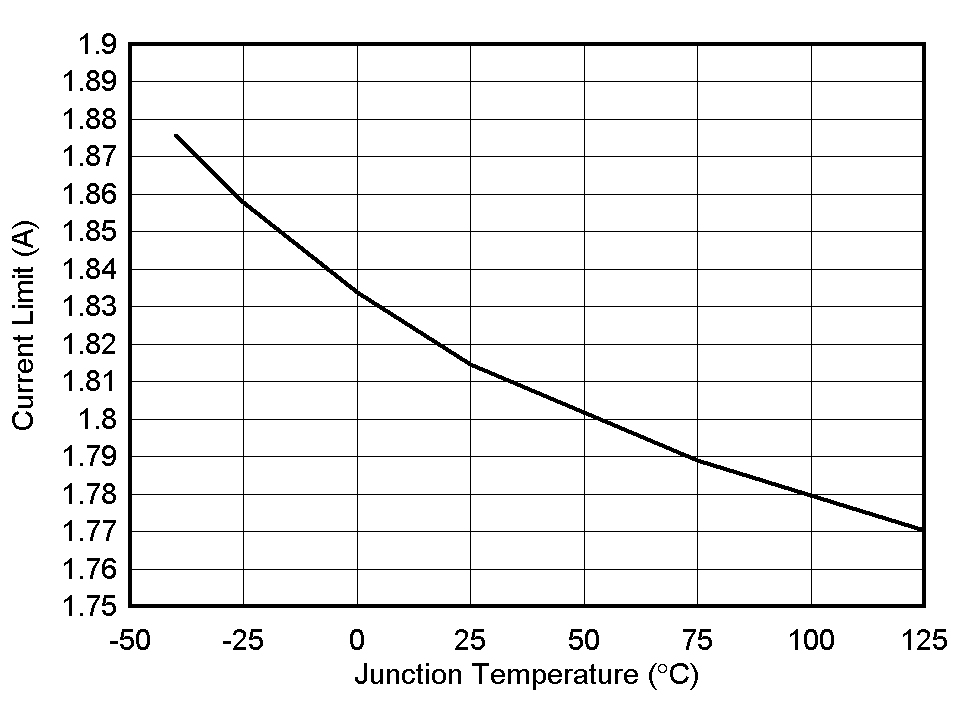

图 7-3 PoE 电流限制与温度间的关系

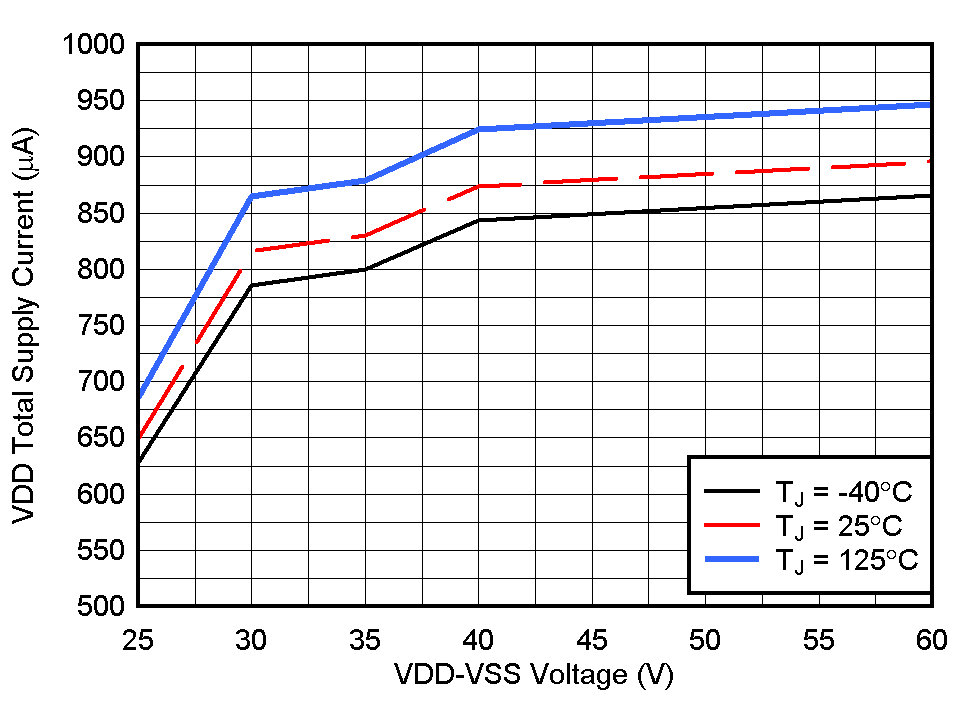

图 7-5 VDD 电源电流与电压间的关系
图 7-7 转换器启动电流与 VDD 输入电压间的关系

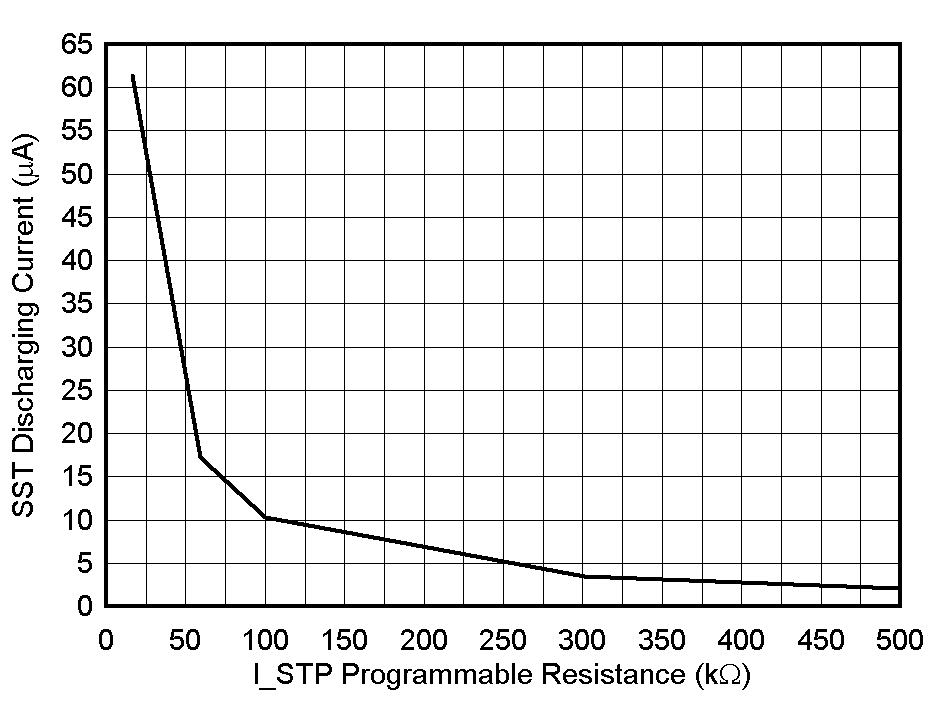

图 7-9 控制器 SST 软停止灌电流与已变成电阻间的关系

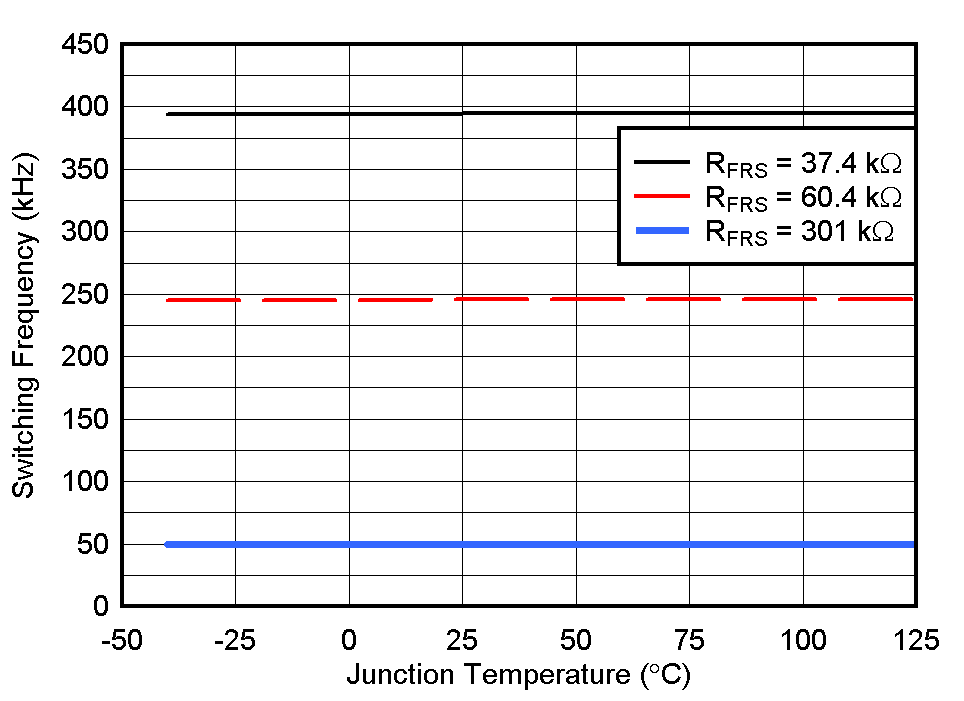

图 7-11 开关频率与温度间的关系
图 7-13 最大占空比与温度间的关系

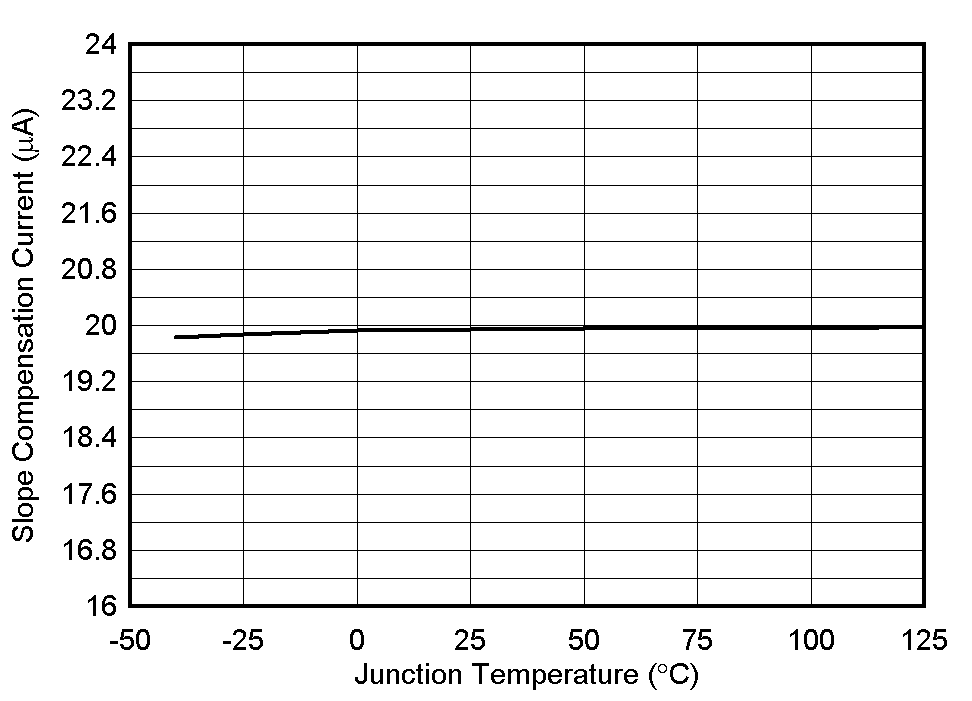

图 7-15 斜坡补偿电流与温度间的关系

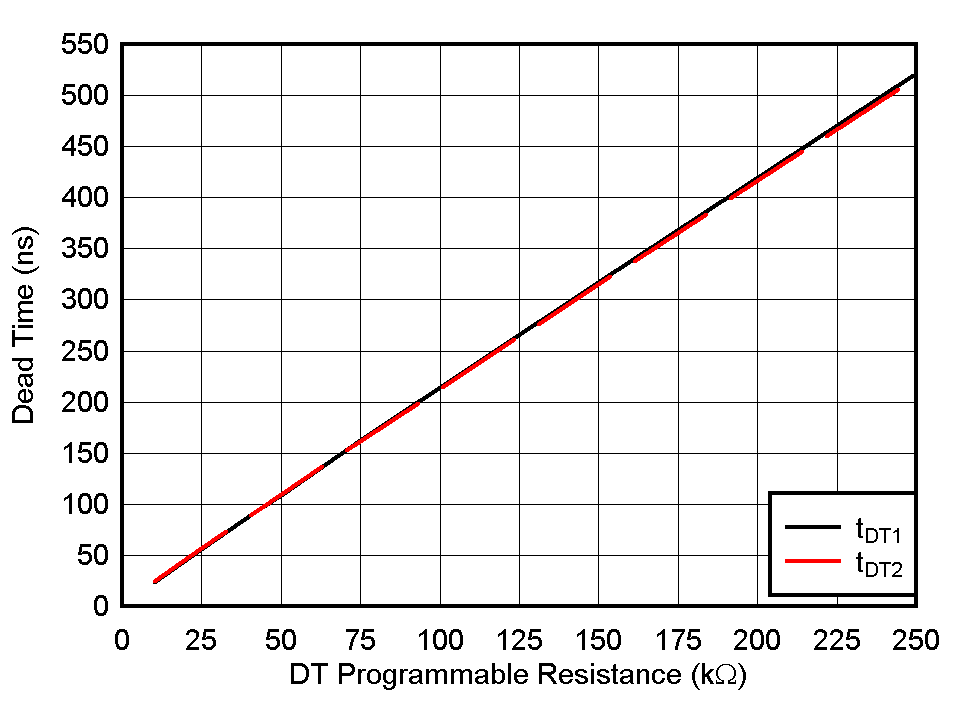

图 7-17 死区时间与死区时间电阻 (RDT) 间的关系
图 7-19 误差放大器灌电流
图 7-21 误差放大器相位与频率间的关系
