压摆率警告

压摆率警告是一个可调整的警报选项,可以使用 Slew_Limit 寄存器进行调整。

压摆率警告将在出现温度尖峰时通知系统,使系统能够在达到热工作限值之前对温度升高做出反应并予以纠正。与在超过热限值后对系统进行调节相比,使用压摆率警报不会超过规定的系统运行条件,将使系统运行得更加安全,可靠性更高。

图 8-2 压摆率警告

Slew_Limit 寄存器用于设置无符号限值。TMP126-Q1 将监控温度压摆率,并将从当前转换到上一次转换的温度正向变化与 Slew_Limit 进行比较。如果压摆率超过 Slew_Limit,则将设置 Alert_Status 寄存器中的相应位来表示警告。图 8-3 显示了相对于温度转换的压摆率警告时序。压摆率检查总是适用于当前温度转换和上一次温度转换。

使用压摆率警告功能时,请注意以下注意事项:

  • 需要一个固定的时间段来进行压摆率计算,并且仅在连续模式下可用。
  • 与器件的其他时序参数类似,请考虑压摆率计算间隔受器件时序变化 (tVAR) 的影响。
  • 仅对于正温度变化(温度升高)支持压摆率计算。
  • 使用压摆率警告功能时,应考虑传感器响应时间,因为响应时间会影响传感器对温度变化的响应速度。

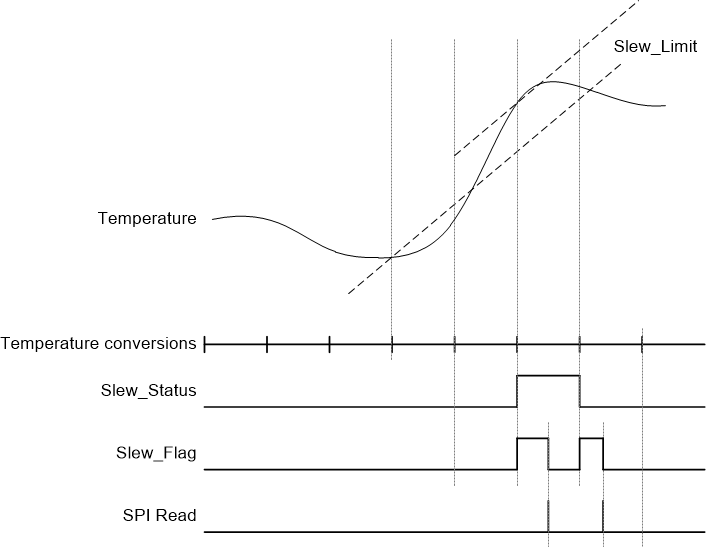

GUID-20201026-CA0I-XPH5-PKFG-TSZ5QM8V2ZSX-low.gif图 8-3 压摆率警告时序图
