6.8 典型特性

TA = 25°C，VS = ±20V，VCM = VS/2，RLOAD = 10kΩ（连接至 VS/2）且 CL = 100pF（除非另外说明）

TA = 25°C
图 6-1 失调电压生产分配
VCM = V+

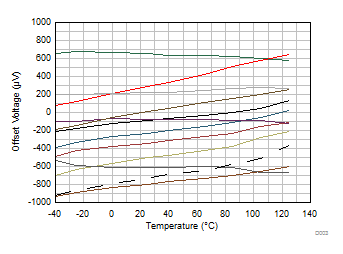

图 6-3 失调电压与温度间的关系
TA = 25°C
图 6-5 失调电压与共模电压间的关系
CLOAD = 15pF
图 6-7 开环增益和相位与频率间的关系
GUID-956DD879-C4FE-4CA7-8D5A-E931FAFBF0FD-low.gif图 6-9 输入偏置电流与共模电压间的关系

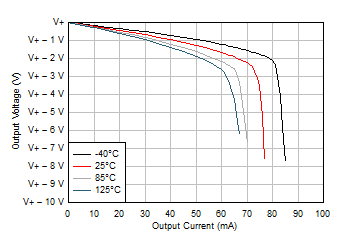

GUID-E325BD53-725C-4D1C-AE60-63B488B4F5C5-low.gif图 6-11 输出电压摆幅与输出电流（拉电流）间的关系
VS = 5V

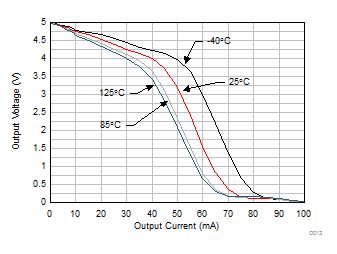

图 6-13 输出电压摆幅与输出电流（拉电流）间的关系

图 6-15 CMRR 和 PSRR 与频率间的关系
f = 0Hz

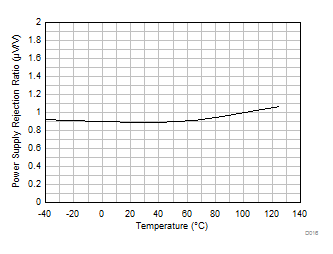

图 6-17 PSRR 与温度间的关系 (dB)

图 6-19 输入电压噪声频谱密度与频率间的关系
BW = 80kHz，f = 1kHz

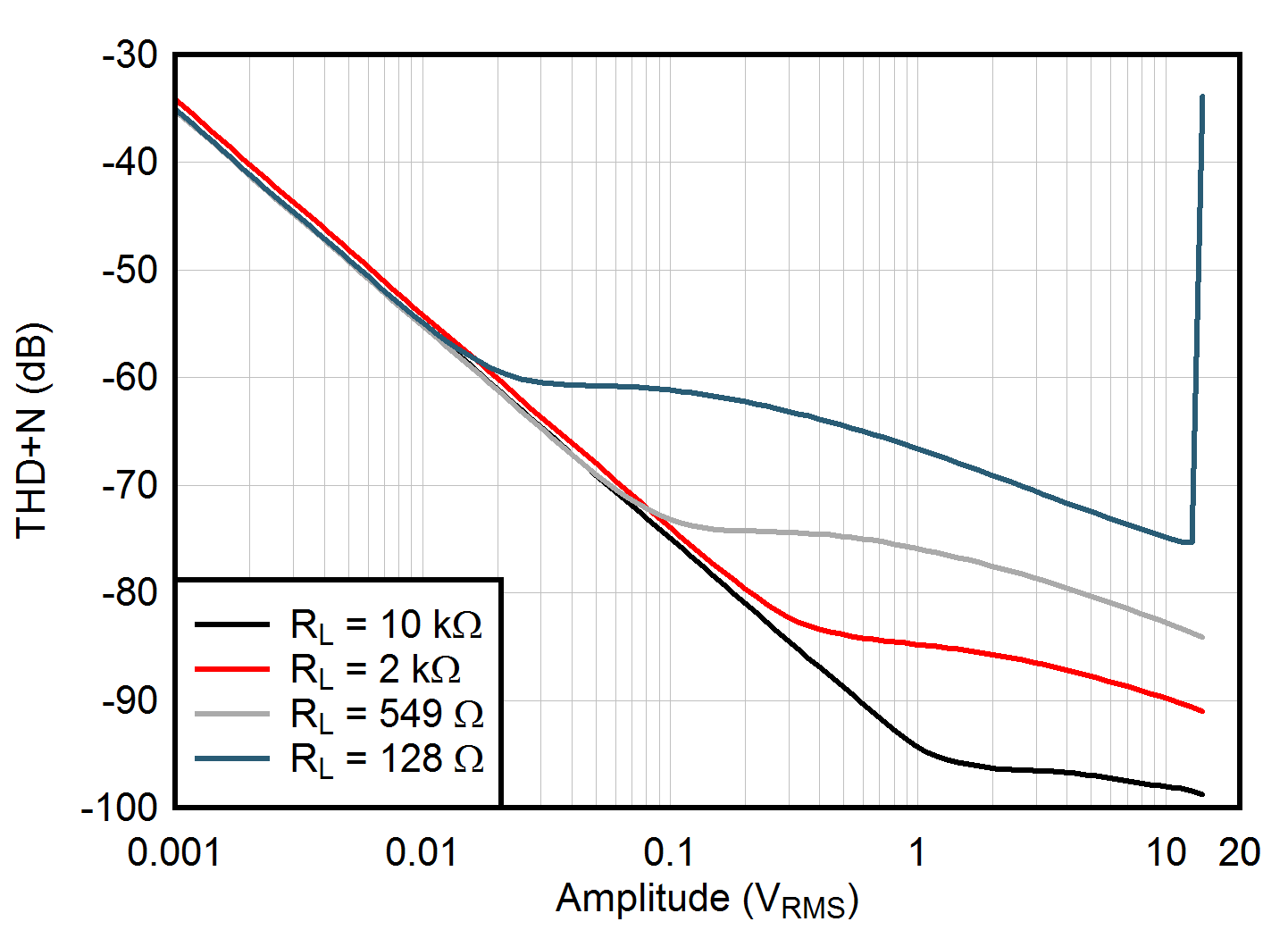

图 6-21 THD+N 与输出幅度间的关系

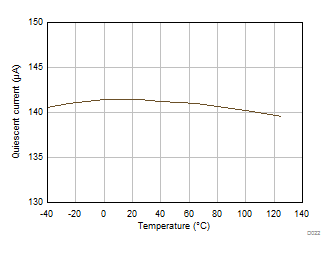

GUID-8D256E34-5685-4353-A277-4A26B4AC85AB-low.gif图 6-23 静态电流与温度间的关系

图 6-25 开环输出阻抗与频率间的关系
G = 1，100mV 输出阶跃

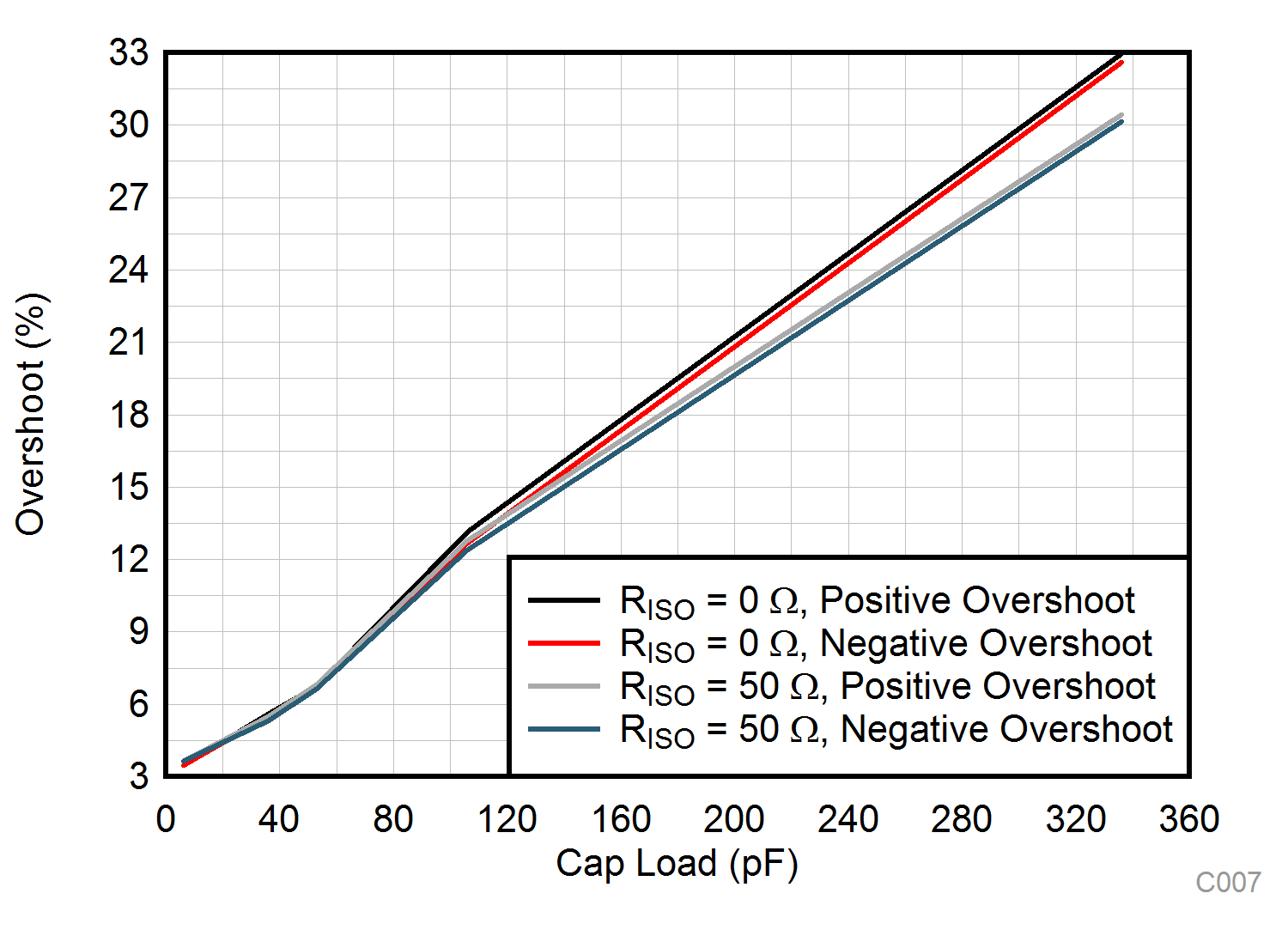

图 6-27 小信号过冲与容性负载间的关系

图 6-29 无相位反转
G = -10

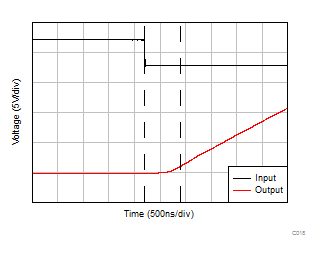

图 6-31 负过载恢复
RL = 1kΩ，CL = 20pF，G = –1，10mV 阶跃响应

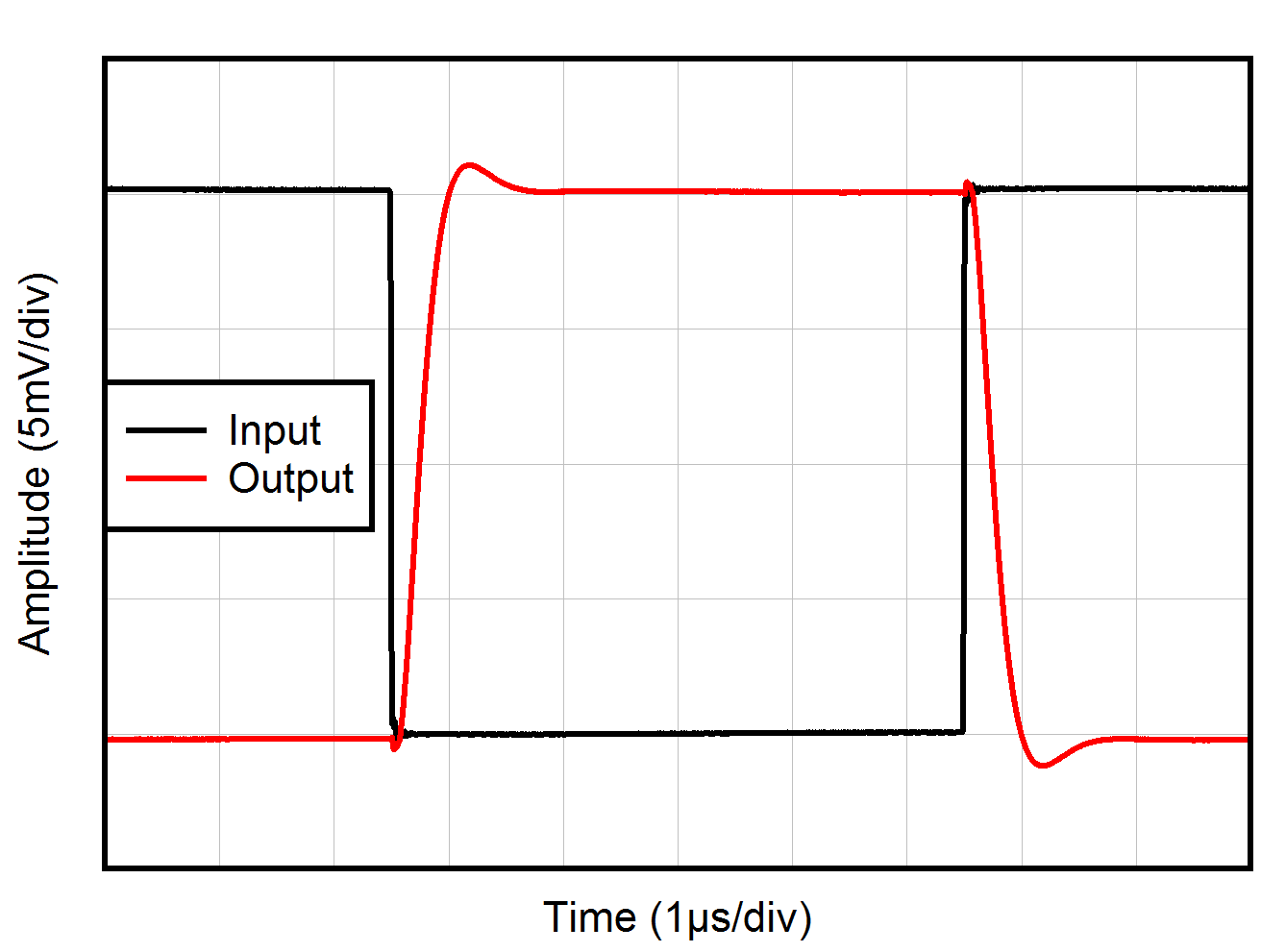

图 6-33 小信号阶跃响应
CL = 20pF，G = 1

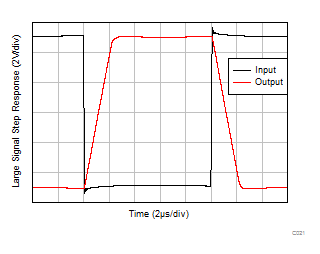

图 6-35 大信号阶跃响应（上升）

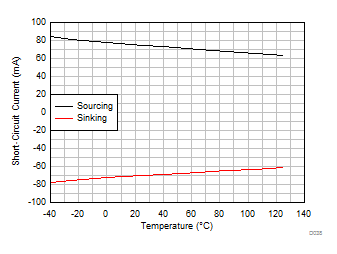

图 6-37 短路电流与温度间的关系
GUID-4BEA8F61-0DBC-4217-87C2-33E2718AED28-low.gif图 6-39 通道隔离与频率间的关系

图 6-2 失调电压漂移分布
VCM = V–
图 6-4 失调电压与温度间的关系

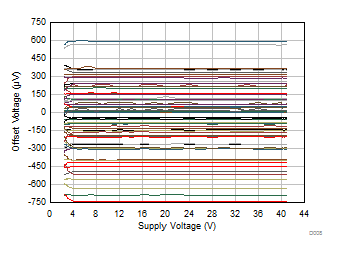

图 6-6 失调电压与电源间的关系

图 6-8 闭环增益和相位与频率间的关系
GUID-AC089107-8B37-417A-B1B4-82DD388A314F-low.gif图 6-10 输入偏置电流与温度间的关系

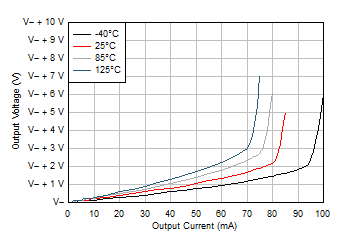

GUID-7BCEA4A5-72C2-4D43-8885-37C629FB508B-low.gif图 6-12 输出电压摆幅与输出电流（灌电流）间的关系
VS = 5V

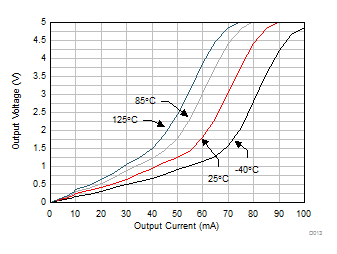

图 6-14 输出电压摆幅与输出电流（灌电流）间的关系
f = 0Hz

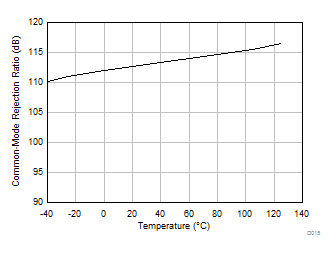

图 6-16 CMRR 与温度间的关系 (dB)

图 6-18 0.1Hz 至 10Hz 噪声
BW = 80kHz，VOUT = 3.5 VRMS
图 6-20 THD+N 比与频率间的关系

图 6-22 静态电流与电源电压间的关系
GUID-1ED0C7FD-F1B5-4893-9AC3-B8D15828EF3E-low.gif图 6-24 开环电压增益与温度间的关系 (dB)
G = –1，100mV 输出阶跃
图 6-26 小信号过冲与容性负载间的关系
G = –1，100mV 输出阶跃
图 6-28 小信号过冲与容性负载间的关系
G = -10
图 6-30 正过载恢复
CL = 20pF，G = 1，20mV 阶跃响应
图 6-32 小信号阶跃响应
CL = 20pF，G = 1
图 6-34 大信号阶跃响应（下降）
CL = 10pF，G = -1
图 6-36 大信号阶跃响应
图 6-38 最大输出电压与频率间的关系
GUID-31A226DE-911A-402E-97CC-B72C8A8342E5-low.gif图 6-40 EMIRR（电磁干扰抑制比）与频率间的关系
