4 引脚配置和功能

GUID-09C85506-E6BB-4BE1-937B-07BEBF4AC850-low.svg图 4-1 TLV9161 DBV 封装
5 引脚 SOT-23
（顶视图）
GUID-EE7B09D3-CEAC-4586-9A9B-7F5170327C21-low.svg图 4-2 TLV9161 DCK 封装
5 引脚 SC70
（顶视图）
表 4-1 引脚功能：TLV9161
引脚 I/O 说明
名称 SOT-23 SC70
IN+ 3 1 I 同相输入
IN– 4 3 I 反相输入
OUT 1 4 O 输出
V+ 5 5 — 正（最高）电源
V– 2 2 — 负（最低）电源
GUID-1823D142-DF18-492B-A306-704965F0A747-low.gif图 4-3 TLV9161S DBV 封装
6 引脚 SOT-23
（顶视图）
表 4-2 引脚功能：TLV9161S
引脚 I/O 说明
名称 编号
+IN 3 I 同相输入
–IN 4 I 反相输入
OUT 1 O 输出
SHDN 5 I 关断：低电平 = 启用放大器，高电平 = 禁用放大器
V+ 6 — 正（最高）电源
V– 2 — 负（最低）电源
GUID-C4D6F777-BA62-4FE3-9AFB-B9BDB29304DF-low.svg图 4-4 TLV9162 D、DDF、PW 和 DGK 封装
8 引脚 SOIC、SOT-23、TSSOP 和 VSSOP
（顶视图）
GUID-CF7D304A-A85F-4D15-AFAD-ED29A4A434C2-low.svg
A. 将散热焊盘连接至 V–。有关更多信息，请参阅节 6.3.10。
图 4-5 TLV9162 DSG 封装(A)
8 引脚 WSON（带有外露散热焊盘）
（顶视图）
表 4-3 引脚功能：TLV9162
引脚 I/O 说明
名称 编号
IN1+ 3 I 同相输入，通道 1
IN1– 2 I 反相输入，通道 1
IN2+ 5 I 同相输入，通道 2
IN2– 6 I 反相输入，通道 2
OUT1 1 O 输出，通道 1
OUT2 7 O 输出，通道 2
V+ 8 — 正（最高）电源
V– 4 — 负电源（最低）

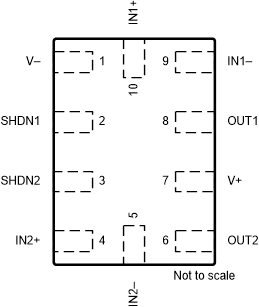

GUID-5DA6B7F4-2EBB-43D1-B812-3BBD384B1F79-low.gif图 4-6 TLV9162S RUG 封装
10 引脚 X2QFN
（顶视图）
表 4-4 引脚功能：TLV9162S
引脚 I/O 说明
名称 编号
IN1+ 10 I 同相输入，通道 1
IN1– 9 I 反相输入，通道 1
IN2+ 4 I 同相输入，通道 2
IN2– 5 I 反相输入，通道 2
OUT1 8 O 输出，通道 1
OUT2 6 O 输出，通道 2
SHDN1 2 I 关断，通道 1：低电平 = 放大器被启用；高电平 = 放大器被禁用。有关更多信息，请参阅节 6.3.11。
SHDN2 3 I 关断，通道 2：低电平 = 放大器被启用；高电平 = 放大器被禁用。有关更多信息，请参阅节 6.3.11。
V+ 7 — 正（最高）电源
V– 1 — 负（最低）电源
GUID-0E67BA56-837A-453D-8CCB-9EA49A450988-low.svg图 4-7 TLV9164 D 和 PW 封装
14 引脚 SOIC 和 TSSOP
（顶视图）
表 4-5 引脚功能：TLV9164
引脚 I/O 说明
名称 编号
IN1+ 3 I 同相输入，通道 1
IN1– 2 I 反相输入，通道 1
IN2+ 5 I 同相输入，通道 2
IN2– 6 I 反相输入，通道 2
IN3+ 10 I 同相输入，通道 3
IN3– 9 I 反相输入，通道 3
IN4+ 12 I 同相输入，通道 4
IN4– 13 I 反相输入，通道 4
OUT1 1 O 输出，通道 1
OUT2 7 O 输出，通道 2
OUT3 8 O 输出，通道 3
OUT4 14 O 输出，通道 4
V+ 4 — 正（最高）电源
V– 11 — 负（最低）电源
