6.8 典型特性

在 TA = 25°C、V+ = 2.75V、V– = –2.75V、RL = 10kΩ（连接到 VS/2、VCM = VS/2 并且 VOUT = VS/2 条件下测得（除非另有说明）

TLV9041 TLV9042 TLV9044 失调电压分布直方图
VS = 5.5V
图 6-1 失调电压分布直方图
TLV9041 TLV9042 TLV9044 输入失调电压与温度间的关系
VS = 5.5V，VCM = V–
图 6-3 输入失调电压与温度间的关系
TLV9041 TLV9042 TLV9044 失调电压与共模间的关系

图 6-5 失调电压与共模间的关系
TLV9041 TLV9042 TLV9044 偏移电压与电源电压间的关系
VCM = (V–)
图 6-7 偏移电压与电源电压间的关系
TLV9041 TLV9042 TLV9044 IB 和 IOS 与共模电压间的关系
图 6-9 IB 和 IOS 与共模电压间的关系
TLV9041 TLV9042 TLV9044 开环增益和相位与频率间的关系
CL = 10pF
图 6-11 开环增益和相位与频率间的关系
TLV9041 TLV9042 TLV9044 开环增益与输出电压间的关系
V+ = 2.75V，V– = –2.75V RL = 10kΩ
图 6-13 开环增益与输出电压间的关系
TLV9041 TLV9042 TLV9044 输出电压与输出电流间的关系（爪形）
V+ = 2.75V，V– = –2.75V
图 6-15 输出电压与输出电流间的关系（爪形）
TLV9041 TLV9042 TLV9044 PSRR 与频率间的关系

图 6-17 PSRR 与频率间的关系
TLV9041 TLV9042 TLV9044 CMRR 与频率间的关系
图 6-19 CMRR 与频率间的关系
TLV9041 TLV9042 TLV9044 0.1Hz 至 10Hz 时域电压噪声
图 6-21 0.1Hz 至 10Hz 时域电压噪声
TLV9041 TLV9042 TLV9044 THD+N 与频率间的关系
VS = 5.5V VCM = 2.5V G = 1
BW = 80kHz VOUT = 0.5VRMS
图 6-23 THD+N 与频率间的关系
TLV9041 TLV9042 TLV9044 THD + N 与幅度间的关系
VS = 5.5V VCM = 2.5V f = 1kHz
G = 1 BW = 80kHz
图 6-25 THD + N 与幅度间的关系
TLV9041 TLV9042 TLV9044 静态电流与电源电压间的关系
图 6-27 静态电流与电源电压间的关系
TLV9041 TLV9042 TLV9044 小信号过冲与容性负载间的关系
G = 1 VIN = 100mVpp
图 6-29 小信号过冲与容性负载间的关系
TLV9041 TLV9042 TLV9044 相位裕度与容性负载间的关系

图 6-31 相位裕度与容性负载间的关系
TLV9041 TLV9042 TLV9044 过载恢复
G = -10 VIN = 600 mVPP
图 6-33 过载恢复
TLV9041 TLV9042 TLV9044 大信号阶跃响应
G = 1 VIN = 4 VPP CL = 10pF
图 6-35 大信号阶跃响应
TLV9041 TLV9042 TLV9044 大信号建立时间（正）
G = 1 VIN = 4 VPP CL = 10pF
图 6-37 大信号建立时间（正）
TLV9041 TLV9042 TLV9044 最大输出电压与频率间的关系
图 6-39 最大输出电压与频率间的关系
TLV9041 TLV9042 TLV9044 关断模式静态电流与电源电压间的关系
图 6-41 关断模式静态电流与电源电压间的关系
TLV9041 TLV9042 TLV9044 放大器启用响应
图 6-43 放大器启用响应
TLV9041 TLV9042 TLV9044 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系
图 6-45 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系
TLV9041 TLV9042 TLV9044 失调电压漂移分布直方图
VS = 5.5V，TA = –40°C 至 +125°C
图 6-2 失调电压漂移分布直方图
TLV9041 TLV9042 TLV9044 输入失调电压与温度间的关系
VS = 5.5V，VCM = V+
图 6-4 输入失调电压与温度间的关系

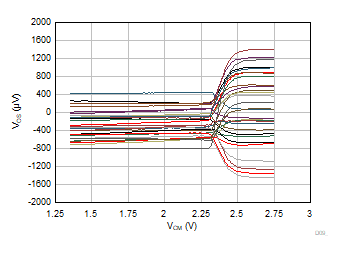

TLV9041 TLV9042 TLV9044 失调电压与共模间的关系
VCM > (V+) – 1.4V
图 6-6 失调电压与共模间的关系
TLV9041 TLV9042 TLV9044 IB 和 IOS 与温度间的关系

图 6-8 IB 和 IOS 与温度间的关系
TLV9041 TLV9042 TLV9044 开环增益与温度间的关系
图 6-10 开环增益与温度间的关系
TLV9041 TLV9042 TLV9044 开环输出阻抗与频率间的关系

图 6-12 开环输出阻抗与频率间的关系
TLV9041 TLV9042 TLV9044 闭环增益与频率间的关系
CL = 10pF
图 6-14 闭环增益与频率间的关系
TLV9041 TLV9042 TLV9044 输出电压与输出电流间的关系（爪形）
V+ = 0.6V，V– = –0.6V
图 6-16 输出电压与输出电流间的关系（爪形）
TLV9041 TLV9042 TLV9044 直流 PSRR 与温度间的关系
VS = 1.2 V 至 5.5V
图 6-18 直流 PSRR 与温度间的关系
TLV9041 TLV9042 TLV9044 直流 CMRR 与温度间的关系
图 6-20 直流 CMRR 与温度间的关系
TLV9041 TLV9042 TLV9044 输入电压噪声频谱密度
图 6-22 输入电压噪声频谱密度
TLV9041 TLV9042 TLV9044 THD+N 与频率间的关系
VS = 5.5V VCM = 2.5V G = –1
BW = 80kHz VOUT = 0.5VRMS
图 6-24 THD+N 与频率间的关系
TLV9041 TLV9042 TLV9044 THD + N 与幅度间的关系
VS = 5.5V VCM = 2.5V f = 1kHz
G = –1 BW = 80kHz
图 6-26 THD + N 与幅度间的关系
TLV9041 TLV9042 TLV9044 静态电流与温度间的关系
图 6-28 静态电流与温度间的关系
TLV9041 TLV9042 TLV9044 小信号过冲与容性负载间的关系
G = –1 VIN = 100mVpp
图 6-30 小信号过冲与容性负载间的关系
TLV9041 TLV9042 TLV9044 无相位反转
G = 1 VIN = 6 VPP
图 6-32 无相位反转
TLV9041 TLV9042 TLV9044 小信号阶跃响应
G = 1 VIN = 20 mVPP CL = 10pF
图 6-34 小信号阶跃响应
TLV9041 TLV9042 TLV9044 大信号建立时间（负）
G = 1 VIN = 4 VPP CL = 10pF
图 6-36 大信号建立时间（负）
TLV9041 TLV9042 TLV9044 大信号阶跃响应
G = –1 VIN = 4 VPP CL = 10pF
图 6-38 大信号阶跃响应
TLV9041 TLV9042 TLV9044 短路电流与温度间的关系
图 6-40 短路电流与温度间的关系
TLV9041 TLV9042 TLV9044 关断模式静态电流与温度间的关系
图 6-42 关断模式静态电流与温度间的关系
TLV9041 TLV9042 TLV9044 放大器禁用响应
图 6-44 放大器禁用响应
TLV9041 TLV9042 TLV9044 通道分离
图 6-46 通道分离
