ZHCSY84A May 2025 – October 2025 TLV9020L , TLV9022L , TLV9030L , TLV9032L
PRODMIX
5.8 典型特性
TA = 25°C，VS = 5V，RPULLUP = 5.1k 至 5V（仅限推挽），CL = 15pF，VCM = 0V，VUNDERDRIVE = 100mV，VOVERDRIVE = 100mV（除非另有说明）。
图 5-1 电源电流与电源电压间的关系
图 5-3 电源电流与输入电压间的关系，1.8V
图 5-5 电源电流与输入电压间的关系，5V

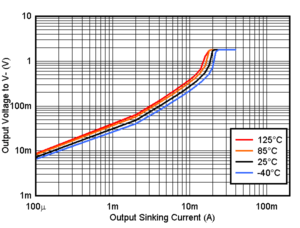

图 5-7 输出灌电流与输出电压间的关系，1.8V
图 5-9 输出灌电流与输出电压间的关系，3.3V
图 5-11 输出灌电流与输出电压间的关系，5V
图 5-13 短路灌电流与温度间的关系

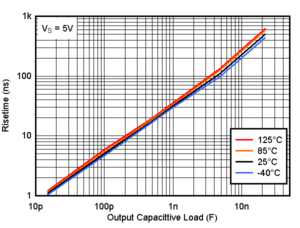

图 5-15 上升时间与容性负载间的关系
图 5-17 传播延迟，从高电平到低电平，1.8V
图 5-19 传播延迟，从高电平到低电平，3.3V
图 5-21 传播延迟，从高电平到低电平，5V

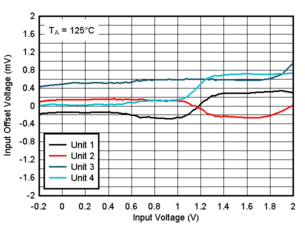

图 5-23 125°C 时失调电压与输入电压间的关系，1.8V

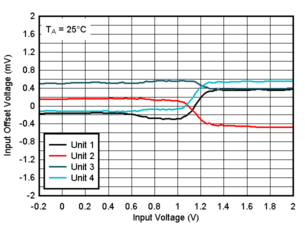

图 5-25 25°C 时失调电压与输入电压间的关系，1.8V

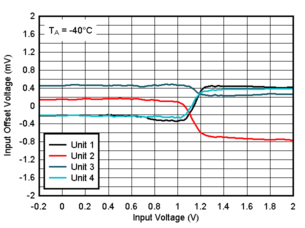

图 5-27 -40°C 时失调电压与输入电压间的关系，1.8V
图 5-29 125°C 时失调电压与电源电压间的关系，VIN = V+

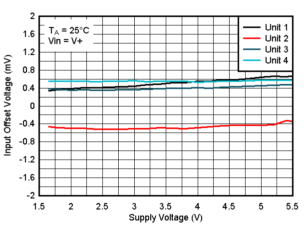

图 5-31 25°C 时失调电压与电源电压间的关系，VIN = V+
图 5-33 -40°C 时失调电压与电源电压间的关系，VIN = V+
图 5-2 电源电流与温度间的关系
图 5-4 电源电流与输入电压间的关系，3.3V

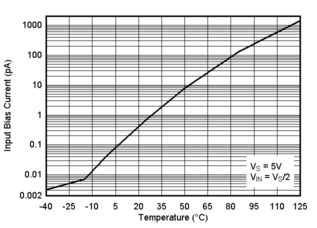

图 5-6 输入偏置电流与温度间的关系
图 5-8 输出拉电流与输出电压间的关系，1.8V

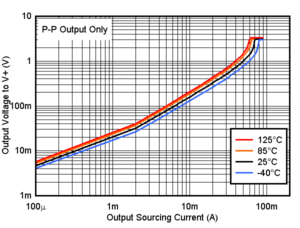

图 5-10 输出拉电流与输出电压间的关系，3.3V
图 5-12 输出拉电流与输出电压间的关系，5V
图 5-14 短路拉电流与温度间的关系

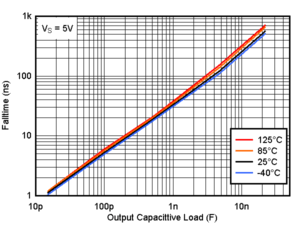

图 5-16 下降时间与容性负载间的关系
图 5-18 传播延迟，从低电平到高电平，1.8V
图 5-20 传播延迟，从低电平到高电平，3.3V
图 5-22 传播延迟，从低电平到高电平，5V

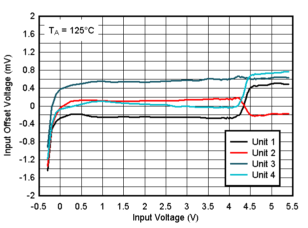

图 5-24 125°C 时失调电压与输入电压间的关系，5V

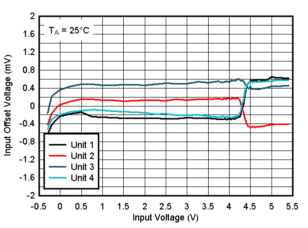

图 5-26 25°C 时失调电压与输入电压间的关系，5V
图 5-28 -40°C 时失调电压与输入电压间的关系，5V
图 5-30 125°C 时失调电压与电源电压间的关系，VIN = V–
图 5-32 25°C 时失调电压与电源电压间的关系，VIN = V–
图 5-34 -40°C 时失调电压与电源电压间的关系，VIN = V–
