9.2.2 反相放大器

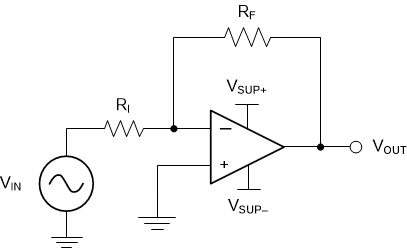

运算放大器的典型应用是反相放大器（如 Figure 34 中所示）。反相放大器在输入端采用正电压，然后输出与输入端反相的信号，生成相同幅度的负电压。这种放大器还以相同方式使负输入电压在输出端变为正电压。此外，通过选择输入电阻器 RI 和反馈电阻器 RF，可以增加放大效果。

TLV2371-Q1 TLV2372-Q1 TLV2374-Q1 app_sch_sbos785.gifFigure 34. 放大器原理图
