ZHCSIP4B May 2004 – December 2016 TLV2371-Q1 , TLV2372-Q1 , TLV2374-Q1
PRODUCTION DATA.
封装选项
请参考 PDF 数据表获取器件具体的封装图。
机械数据 (封装 | 引脚)
- D|8
- DBV|5
散热焊盘机械数据 (封装 | 引脚)
- D|8
订购信息
7.8 典型特性
Table 1. 图形表
| 图 | |||
|---|---|---|---|
| VIO | 输入失调电压 | 与共模输入电压的关系 | Figure 1、Figure 2、Figure 3 |
| CMRR | 共模抑制比 | 与频率间的关系 | Figure 4 |
| 输入偏置和失调电流 | 与自然通风温度间的关系 | Figure 5 | |
| VOL | 低电平输出电压 | 与低电平输出电流间的关系 | Figure 6, Figure 8, Figure 10 |
| VOH | 高电平输出电压 | 与高电平输出电流间的关系 | Figure 7, Figure 9, Figure 11 |
| VO(PP) | 峰间输出电压 | 与频率间的关系 | Figure 12 |
| IDD | 电源电流 | 与电源电压间的关系 | Figure 13 |
| PSRR | 电源抑制比 | 与频率间的关系 | Figure 14 |
| AVD | 差分电压增益和相位 | 与频率间的关系 | Figure 15 |
| 增益带宽积 | 与自然通风温度间的关系 | Figure 16 | |
| SR | 压摆率 | 与电源电压间的关系 | Figure 17 |
| 与自然通风温度间的关系 | Figure 18 | ||
| φm | 相位裕度 | 与容性负载间的关系 | Figure 19 |
| Vn | 等效输入噪声电压 | 与频率间的关系 | Figure 20 |
| 电压跟随器大信号脉冲响应 | Figure 21, Figure 22 | ||
| 电压跟随器小信号脉冲响应 | Figure 23 | ||
| 反相大信号脉冲响应 | Figure 24, Figure 25 | ||
| 反相小信号响应 | Figure 26 | ||
| 串扰 | 与频率间的关系 | Figure 27 | |
Figure 1. 输入失调电压
与共模输入电压间的关系
Figure 2. 输入失调电压
与共模输入电压间的关系
Figure 3. 输入失调电压
与共模输入电压间的关系
Figure 5. 输入偏置和失调电流与
空气温度间的关系
Figure 7. 高电平输出电压
与高电平输出电流间的关系
Figure 9. 高电平输出电压
与高电平输出电流间的关系
Figure 11. 高电平输出电压
与高电平输出电流间的关系
Figure 13. 电源电流与电源电压间的关系
Figure 15. 差分电压增益和相位
与频率间的关系
Figure 17. 压摆率与电源电压间的关系
Figure 19. 相位裕度与容性负载间的关系
Figure 21. 电压跟随器大信号
脉冲响应
Figure 23. 电压跟随器小信号
脉冲响应

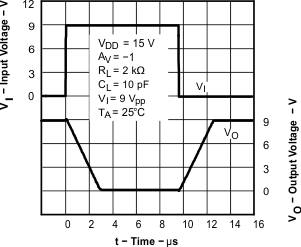

Figure 25. 反相大信号脉冲响应
Figure 27. 串扰与频率间的关系
Figure 4. 共模抑制比与
频率间的关系
Figure 6. 低电平输出电压
与低电平输出电流间的关系
Figure 8. 低电平输出电压
与低电平输出电流间的关系
Figure 10. 低电平输出电压
与低电平输出电流间的关系
Figure 12. 峰间输出电压与
频率间的关系
Figure 14. 电源抑制比与
频率间的关系
Figure 16. 增益带宽积与
空气温度间的关系
Figure 18. 压摆率与自然通风温度间的关系
Figure 20. 等效输入噪声电压与
频率间的关系
Figure 22. 电压跟随器大信号
脉冲响应
Figure 24. 反相大信号脉冲响应

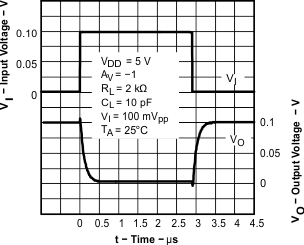

Figure 26. 反相小信号响应
