4 提供的选项

表 4-1 TLE2061 可用选项
封装器件
TA VIOmax

25°C 时

 小外形 (D)(1) 芯片载体 (FK) 陶瓷 DIP (JG) 塑料 DIP (P) TSSOP(2) (PW) 陶瓷扁平封装 (U)
0°C 至 70°C 500μV — — — — — —
1.5mV TLE2061ACD — — TLE2061ACP — —
3mV TLE2061CD — — TLE2061CP TLE2061CPWLE —
-40°C 至 85°C 500μV — — — — — —
1.5mV TLE2061AID — — TLE2061AIP — —
3mV TLE2061D — — TLE2061IP — —
–55°C 至 125°C 500μV — — TLE2061BMJG — — —
1.5mV TLE2061AMD TLE2061AMFK TLE2061AMJG — — TLE2061AMU
3mV TLE2061MD TLE2061MFK TLE2061MJG — — TLE2061MU
(1) D 封装可采用带卷形式供货。向器件类型添加了 R 后缀（即， TLE2061ACDR）。在 25°C 时测试芯片。
(2) PW 封装采用左端卷带封装（由器件类型（即， TLE2061CPWLE）上的 LE 后缀指示）。
表 4-2 TLE2062 可用选项
封装器件
TA VIOmax

25°C 时

 小外形 (D)(1) 芯片载体 (FK) 陶瓷 DIP (JG) 塑料 DIP (P) 陶瓷扁平封装 (U)
0°C 至 70°C 1mV TLE2062BCD — — TLE2062BCP —
2mV TLE2062ACD — — TLE2062ACP —
4mV TLE2062CD — — TLE2062CP —
– 40°C 至 85°C 1mV TLE2062BID — — TLE2062BIP —
2mV TLE2062AID — — TLE2062AIP —
4mV TLE2062ID — — TLE2062IP —
–55°C 至 125°C 1mV TLE2062BMD — TLE2062BMJG — —
2mV TLE2062AMD TLE2062AMFK TLE2062AMJG — TLE2062AMU
4mV TLE2062MD TLE2062MFK TLE2062MJG — TLE2062MU
(1) D 封装可采用带卷形式供货。向器件类型添加了 R 后缀（即， TLE2082ACDR）。
表 4-3 TLE2064 可用选项
封装器件
TA VIOmax

25°C 时

 小外形 (D)(1) 芯片载体 (FK) 陶瓷 DIP (J) 塑料 DIP (N) 陶瓷扁平封装 (W)
0°C 至 70°C 2mV — — — TLE2064BCN —
4mV TLE2064ACD TLE2064ACN
6mV TLE2064CD TLE2064CN
-40°C 至 85°C 2mV — — — TLE2064BIN —
4mV TLE2064AID TLE2064AIN
6mV TLE2064ID TLE2064IN
-55°C 至 125°C 2mV — TLE2064BMFK TLE2064BMJ — —
4mV TLE2064AMD TLE2064AMFK TLE2064AMJ TLE2064AMW
6mV TLE2064MD TLE2064MFK TLE2064MJ TLE2064MW
(1) D 封装可采用带卷形式供货。向器件类型添加了 R 后缀（即，TLE2064ACDR）

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2061、TLE2061A 和 TLE2061B D、 DB、JG、P 或 PW 封装（顶视图）
图 4-1 TLE2061、TLE2061A 和 TLE2061B D、 DB、JG、P 或 PW 封装（顶视图）

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2064、TLE2064A 和 TLE2064B D、 J、N 或 W 封装（顶视图）
图 4-3 TLE2064、TLE2064A 和 TLE2064B D、 J、N 或 W 封装（顶视图）

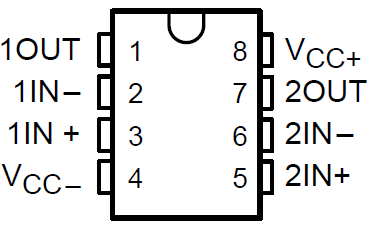

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2062、TLE2062A 和 TLE2062B D、 JG 或 P 封装（顶视图）
图 4-2 TLE2062、TLE2062A 和 TLE2062B D、 JG 或 P 封装（顶视图）

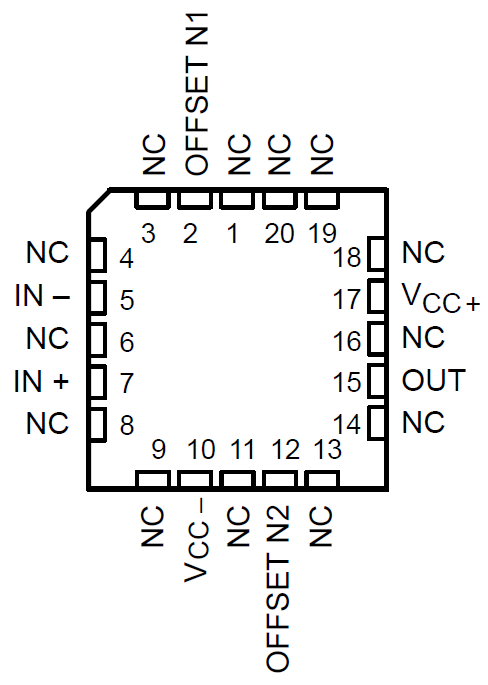

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2061M、TLE2061AM 和 TLE2061BM FK 封装（顶视图）
图 4-4 TLE2061M、TLE2061AM 和 TLE2061BM FK 封装（顶视图）

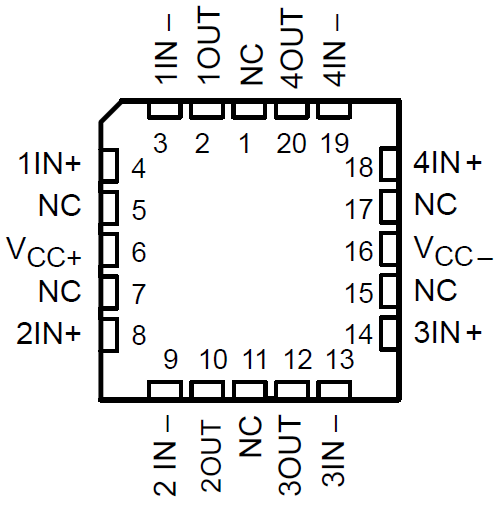

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2064M、TLE2064AM 和 TLE2064BM FK 封装（顶视图）
图 4-6 TLE2064M、TLE2064AM 和 TLE2064BM FK 封装（顶视图）

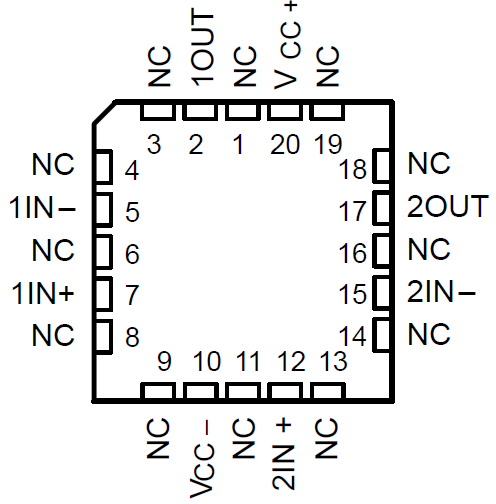

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2062M、TLE2062AM 和 TLE2062BM FK 封装（顶视图）
图 4-5 TLE2062M、TLE2062AM 和 TLE2062BM FK 封装（顶视图）

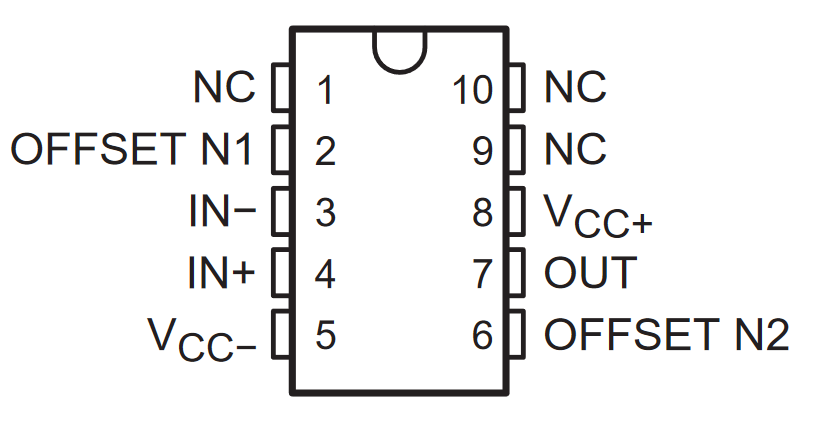

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2061 和 TLE2061A U 封装 （顶视图）
图 4-7 TLE2061 和 TLE2061A U 封装
（顶视图）

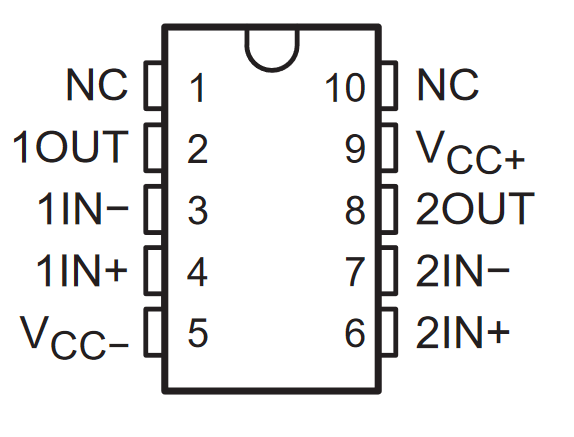

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2062 和 TLE2062A U 封装 （顶视图）
图 4-8 TLE2062 和 TLE2062A U 封装
（顶视图）

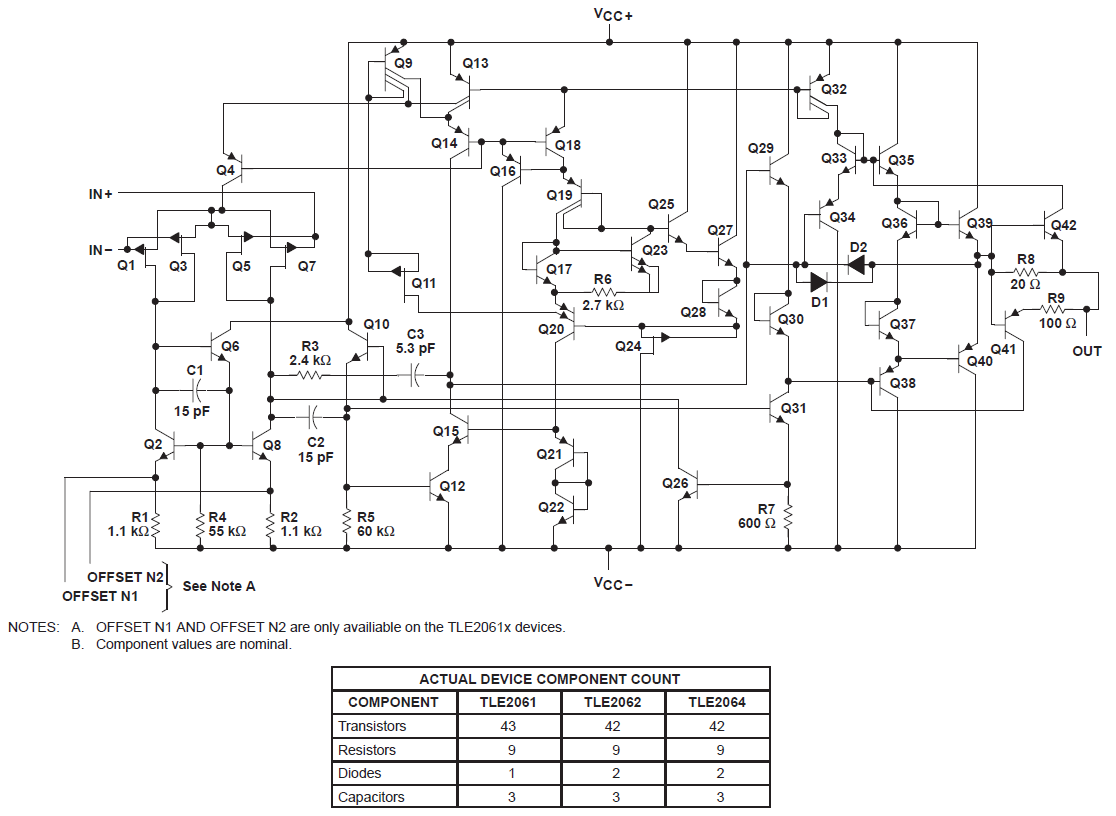

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM 等效原理图（每个通道）
图 4-9 等效原理图（每个通道）
