ZHCSYQ4C December   1995  – July 2025 TLC27L1 , TLC27L1A

PRODUCTION DATA

  1.   1
  2. 1 特性
  3. 2 应用
  4. 3 说明
  5. 4 引脚配置和功能
  6. 5 规格
    1. 5.1  绝对最大额定值
    2. 5.2  功耗额定值
    3. 5.3  建议运行条件
    4. 5.4  电气特性，C 后缀
    5. 5.5  工作特性，VDD = 5V，C 后缀
    6. 5.6  工作特性，VDD = 10V，C 后缀
    7. 5.7  电气特性，I 后缀
    8. 5.8  工作特性，VDD = 5V，I 后缀
    9. 5.9  工作特性，VDD = 10V，I 后缀
    10. 5.10 典型特性
  7. 6 参数测量信息
    1. 6.1 单电源与双电源测试电路
    2. 6.2 输入偏置电流
    3. 6.3 低电平输出电压
    4. 6.4 输入偏移电压温度系数
    5. 6.5 全功率响应
    6. 6.6 测试时间
  8. 7 应用和实施
    1. 7.1 应用信息
      1. 7.1.1 单电源供电
      2. 7.1.2 输入特性
      3. 7.1.3 噪声性能
      4. 7.1.4 反馈
      5. 7.1.5 静电放电保护
      6. 7.1.6 闩锁效应
      7. 7.1.7 输出特性
      8. 7.1.8 典型应用
  9. 8 器件和文档支持
    1. 8.1 接收文档更新通知
    2. 8.2 支持资源
    3. 8.3 商标
    4. 8.4 静电放电警告
    5. 8.5 术语表
  10. 9 修订历史记录
  11. 10机械、封装和可订购信息

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • D|8
  • P|8
散热焊盘机械数据 (封装 | 引脚)
订购信息

7.1.8 典型应用

TLC27L1 TLC27L1A 状态变量滤波器图 7-10 状态变量滤波器
TLC27L1 TLC27L1A 具有数字增益选择功能的放大器图 7-11 具有数字增益选择功能的放大器
TLC27L1 TLC27L1A 多谐振荡器图 7-12 多谐振荡器
TLC27L1 TLC27L1A 全波整流器图 7-13 全波整流器
TLC27L1 TLC27L1A 设置/复位触发器图 7-14 设置/复位触发器

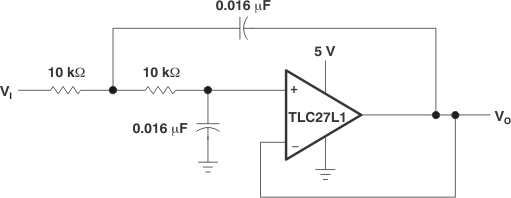

TLC27L1 TLC27L1A 两极点低通巴特沃斯滤波器图 7-15 两极点低通巴特沃斯滤波器
