6.5 全功率响应

全功率响应（即运算放大器转换率限制输出电压摆幅的最低频率）通常通过两种方式指定：全线性响应和全峰值响应。全线性响应通常通过以下方法测量：在增加正弦输入信号频率的同时监测输出的失真水平。当输出显示明显失真时，输入频率即记为全线性带宽。全峰值响应定义为保持完整的峰值间输出摆幅的最大输出频率，不考虑失真。当输出频率大于全峰值响应带宽或最大输出摆幅带宽时，无法保持完整的峰值间输出摆幅。

由于行业内尚无统一认可的显著失真标准，因此本数据表规定了全峰值响应的定义，并使用 图 6-1 中的测试电路进行测量。初始设置涉及使用正弦输入来确定器件的最大峰值间输出（正弦波振幅增加，直到发生削波）。然后将正弦波替换为具有相同振幅的方波。然后增加频率，直到无法再保持最大的峰值间输出（图 6-5）。方波可以更准确地确定达到最大峰值间输出的点。

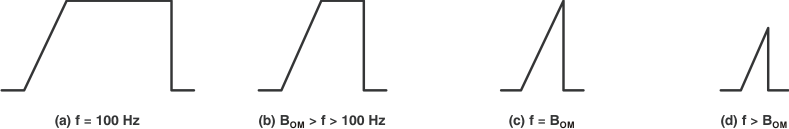

TLC27L1 TLC27L1A 全功率响应输出信号图 6-5 全功率响应输出信号
