6.1 负载电路和电压波形

除非另有说明，否则所有输入脉冲由具有以下特性的发生器提供：

  • f = 1MHz
  • ZO = 50Ω
  • dv/dt ≤ 1ns/V

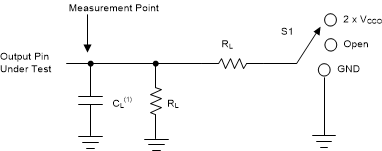

A. CL 包括探头和夹具电容。
图 6-1 负载电路
表 6-1 负载电路条件
参数VCCORLCLS1VTP
Δt/Δv输入转换上升或下降速率0.65V – 3.6V1MΩ15pF开路不适用
tpd传播（延迟）时间1.1V – 3.6V2kΩ15pF开路不适用
0.65V – 0.95V20kΩ15pF开路不适用
ten、tdis启用时间、禁用时间3V – 3.6V2kΩ15pF2 x VCCO0.3V
1.65V – 2.7V2kΩ15pF2 x VCCO0.15V
1.1V – 1.6V2kΩ15pF2 x VCCO0.1V
0.65V – 0.95V20kΩ15pF2 x VCCO0.1V
ten、tdis启用时间、禁用时间3V – 3.6V2kΩ15pFGND0.3V
1.65V – 2.7V2kΩ15pFGND0.15V
1.1V – 1.6V2kΩ15pFGND0.1V
0.65V – 0.95V20kΩ15pFGND0.1V
  1. VCCI 是与输入端口相关的电源引脚。
  2. VOH 和 VOL 是在指定 RL、CL 和 S1 下出现的典型输出电压电平
图 6-2 传播延迟
  1. VCCI 是与输入端口相关的电源引脚。
  2. VOH 和 VOL 是在指定 RL、CL 和 S1 下出现的典型输出电压电平
图 6-3 输入转换上升或下降速率
A. 输入被驱动至有效逻辑低电平条件下的输出波形。
B. 输入被驱动至有效逻辑高电平条件下的输出波形。
C. VCCO 是与输出端口相关的电源引脚。
D. VOH 和 VOL 是在指定 RL、CL 和 S1 下出现的典型输出电压电平。
图 6-4 启用时间和禁用时间
