5.11 典型特性

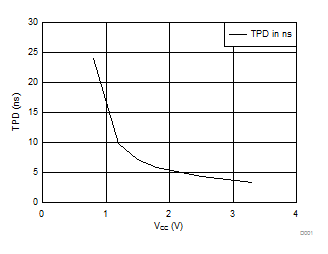

SN74AUP2G08 tPD 与 VCC 间的关系，15pF 负载图 5-1 tPD 与 VCC 间的关系，15pF 负载

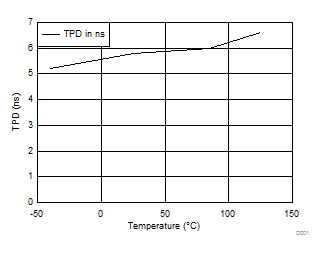

SN74AUP2G08 tPD 与温度间的关系，1.8V、15pF 负载图 5-2 tPD 与温度间的关系，1.8V、15pF 负载
