典型特性

测试条件:TA = 25°C、VS+ = 2.5V、VS– = –2.5V、VIN+ = 0V、RF = 453Ω、增益 = 7V/V、RL = 200Ω,并且输入和输出以 1/2Vs 为基准(除非另有说明)

OPA855 小信号频率响应与增益间的关系
VOUT = 100mVPP;有关电路配置,请参阅节 7
图 6-1 小信号频率响应与增益间的关系

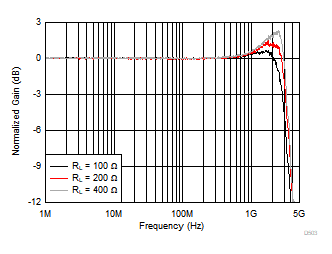

OPA855 微小信号频率响应与输出负载间的关系
VOUT = 100 mVPP
图 6-3 微小信号频率响应与输出负载间的关系
OPA855 小信号频率响应与电容负载间的关系
VOUT = 100mVPP;有关电路配置,请参阅图 7-3
图 6-5 小信号频率响应与电容负载间的关系
OPA855 0.1dB 增益平坦度的大信号响应
VOUT = 2 VPP
图 6-7 0.1dB 增益平坦度的大信号响应
OPA855 闭环输出阻抗与频率间的关系
微小信号响应
图 6-9 闭环输出阻抗与频率间的关系
OPA855 电压和电流噪声密度与频率间的关系

图 6-11 电压和电流噪声密度与频率间的关系

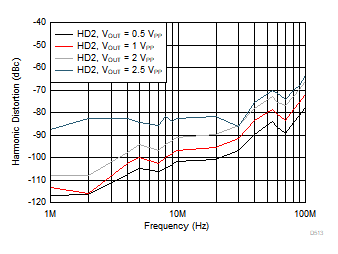

OPA855 谐波失真 (HD2) 与输出摆幅之间的关系

图 6-13 谐波失真 (HD2) 与输出摆幅之间的关系
OPA855 谐波失真 (HD2) 与输出负载间的关系
VOUT = 2 VPP
图 6-15 谐波失真 (HD2) 与输出负载间的关系
OPA855 谐波失真 (HD2) 与增益间的关系
VOUT = 2 VPP
图 6-17 谐波失真 (HD2) 与增益间的关系

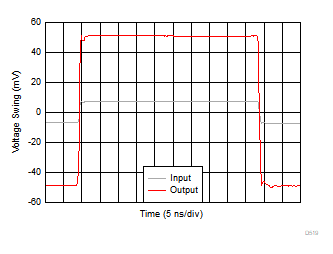

OPA855 小信号瞬态响应
平均上升和下降时间 (10%–90%) = 300ps,
上升和下降时间受测试设备限制
图 6-19 小信号瞬态响应
OPA855 小信号瞬态响应与电容负载间的关系

图 6-21 小信号瞬态响应与电容负载间的关系
OPA855 导通瞬态响应

图 6-23 导通瞬态响应
OPA855 共模抑制比与频率间的关系
微小信号响应
图 6-25 共模抑制比与频率间的关系
OPA855 静态电流与电源电压间的关系
3 个典型芯片
图 6-27 静态电流与电源电压间的关系
OPA855 失调电压与电源电压间的关系
3 个典型芯片
图 6-29 失调电压与电源电压间的关系
OPA855 失调电压与输入共模电压间的关系
3 个典型芯片,VS+ = 5V、VS– = 0V
图 6-31 失调电压与输入共模电压间的关系

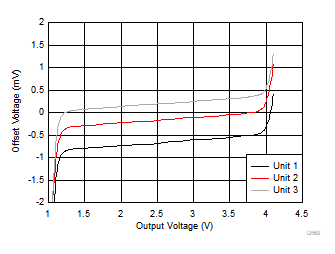

OPA855 失调电压与输出摆幅间的关系
3 个典型芯片,VS+ = 5V、VS– = 0V
图 6-33 失调电压与输出摆幅间的关系
OPA855 输入偏置电流与环境温度间的关系
3 个典型芯片
图 6-35 输入偏置电流与环境温度间的关系
OPA855 输出摆幅与灌电流间的关系
VS+ = 5V,VS– = 0V
图 6-37 输出摆幅与灌电流间的关系

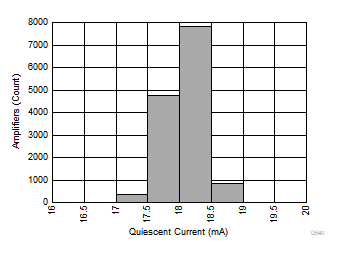

OPA855 静态电流分布
已测试 13780 个芯片、µ = 17.6mA、σ = 0.3mA
图 6-39 静态电流分布
OPA855 输入偏置电流分布
已测试 13780 个芯片、µ = –11.2µA、σ = 0.6µA
图 6-41 输入偏置电流分布
OPA855 小信号频率响应与电源电压间的关系
VOUT = 100 mVPP
图 6-2 小信号频率响应与电源电压间的关系
OPA855 小信号频率响应与环境温度间的关系
增益 = 39.2V/V、RF = 953Ω、VOUT = 100mVPP
图 6-4 小信号频率响应与环境温度间的关系
OPA855 大信号频率响应与增益间的关系
VOUT = 2 VPP
图 6-6 大信号频率响应与增益间的关系

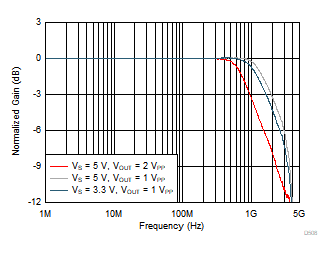

OPA855 大信号频率响应与电压电源间的关系

图 6-8 大信号频率响应与电压电源间的关系
OPA855 开环幅度和相位与频率间的关系
微小信号响应
图 6-10 开环幅度和相位与频率间的关系
OPA855 电压噪声密度与环境温度间的关系
频率 = 10MHz
图 6-12 电压噪声密度与环境温度间的关系
OPA855 谐波失真 (HD3) 与输出摆幅之间的关系

图 6-14 谐波失真 (HD3) 与输出摆幅之间的关系
OPA855 谐波失真 (HD3) 与输出负载间的关系
VOUT = 2 VPP
图 6-16 谐波失真 (HD3) 与输出负载间的关系
OPA855 谐波失真 (HD3) 与增益间的关系
VOUT = 2 VPP
图 6-18 谐波失真 (HD3) 与增益间的关系
OPA855 大信号瞬态响应
平均上升和下降时间 (10%–90%) = 569ps

图 6-20 大信号瞬态响应
OPA855 输出过载响应
2 × 输出过驱
图 6-22 输出过载响应
OPA855 关闭瞬态响应

图 6-24 关闭瞬态响应
OPA855 电源抑制比与频率间的关系
微小信号响应
图 6-26 电源抑制比与频率间的关系
OPA855 静态电流与环境温度间的关系

图 6-28 静态电流与环境温度间的关系
OPA855 失调电压与环境温度间的关系
已测试 28 个芯片、µ = 0.4µV/°C、σ = 0.7µV/°C
图 6-30 失调电压与环境温度间的关系
OPA855 失调电压与输入共模电压间的关系
VS+ = 5V,VS– = 0V
图 6-32 失调电压与输入共模电压间的关系

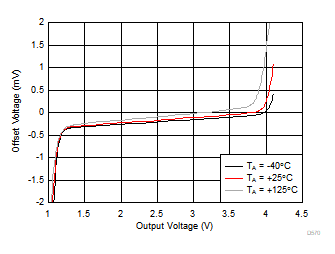

OPA855 失调电压与输出摆幅间的关系
VS+ = 5V,VS– = 0V
图 6-34 失调电压与输出摆幅间的关系
OPA855 输入偏置电流与输入共模电压间的关系
VS+ = 5V,VS– = 0V
图 6-36 输入偏置电流与输入共模电压间的关系
OPA855 输出摆幅与拉电流间的关系
VS+ = 5V,VS– = 0V
图 6-38 输出摆幅与拉电流间的关系
OPA855 失调电压分布图
已测试 13780 个芯片、µ = –0.2mV、σ = 0.15mV
图 6-40 失调电压分布图
OPA855 输入偏移电流分配
已测试 13780 个芯片、µ = 0.04µA、σ = 0.1µA
图 6-42 输入偏移电流分配
