3 说明

OPA363 和 OPA364 系列是两款高性能 CMOS 运算放大器，针对超低电压单电源运行进行优化。这些微型低成本放大器设计用于在介于 1.8V (±0.9 V) 到 5.5V
(±2.75V) 之间的单电源上运行。应用 包括在电池供电系统中的传感器放大和信号调节。

OPAx363 和 OPA364 系列提供出色的 CMRR，而不存在与传统互补输入级关联的交叉。此特性可在驱动模数 (A/D) 转换器方面实现优异的性能，而不会降低微分线性和 THD。输入共模范围同时包括正负电源。电源轨的输出电压摆幅在 10mV 以内。

OPA363 系列包括关断模式。在逻辑控制下，这些放大器可从正常运行状态切换到待机电流小于 1μA 的状态。

单通道版本采用微型 5 引脚 SOT-23（6 引脚 SOT-23 用于关断模式）和 8 引脚 SOIC。双通道版本采用 8 引脚 VSSOP、10 引脚 VSSOP、16 引脚 UQFN 和 8 引脚 SOIC 封装。这四种封装都可应用 14 引脚 TSSOP 和 14 引脚 SOIC 封装。所有器件版本的额定工作温度范围均为 –40°C 至 +125°C。

器件信息(1)

器件编号 封装 封装尺寸（标称值）
OPA363 SOT-23 (6) 在器件信息表中将 2.60mm × 1.60mm
SOIC (8) 4.90mm × 3.91mm
OPA364 SOT-23 (5) 在器件信息表中将 2.60mm × 1.60mm
SOIC (8) 4.90mm × 3.91mm
OPA2363 VSSOP (10) 3.00mm × 3.00mm
UQFN (16) 2.60mm x 1.80mm
OPA2364 SOIC (8) 4.90mm × 3.91mm
VSSOP (8) 3.00mm × 3.00mm
OPA4364 SOIC (14) 8.65mm × 3.91mm
TSSOP (14) 5.00mm × 4.40mm
  1. 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

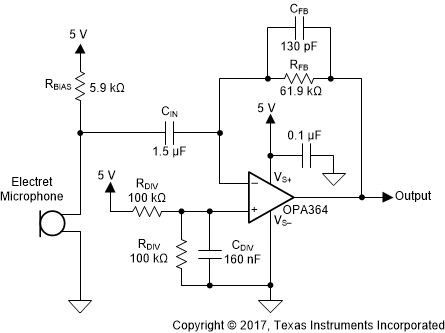

单电源麦克风前置放大器

OPA363 OPA2363 OPA364 OPA2364 OPA4364 ai_sch01_SBOS259.gif
