7.10 典型特性

当 TA = 25°C 时，RL = 10kΩ（连接至 VS / 2），VOUT = VS / 2，VCM = VS / 2（除非另有说明）
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_open_loop_gain_phase-frq_bos259.gif
Figure 1. 开环增益和相位与频率间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_psrr-frq_bos259.gif
Figure 3. 电源抑制比与频率间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_thdn-frq_18v_bos259.gif
Figure 5. 总谐波失真 + 信噪比与频率间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_spectral_density-frq_bos259.gif
Figure 7. 输入电压噪声频谱密度与频率间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_vout_swing-iout_bos259.gif
Figure 9. 输出电压摆幅与输出电流间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_offset_current-tmp_bos259.gif
Figure 11. 输入失调电流与温度间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_overshoot-load_cap_bos259.gif
Figure 13. 小信号过冲与负载电容间的关系

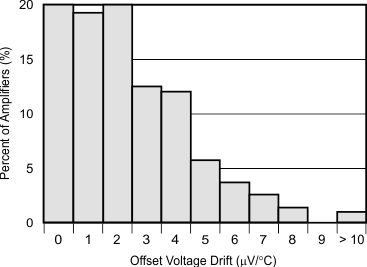

OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_offset_drift_bos259.gif
Figure 15. 温漂分布
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_output_enable_bos259.gif
Figure 17. 输出使能特性（VS = 5V，
VOUT = 20kHz 正弦信号）

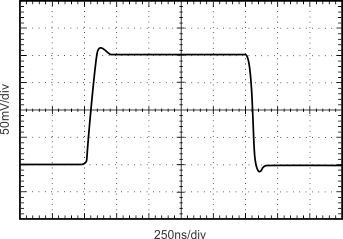

OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_small-signal_step_response_bos259.gif
CL = 100pF
Figure 19. 小信号阶跃响应
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_cmrr-frq_bos259.gif
Figure 2. 共模抑制比与频率间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_iq-vs_bos259.gif
Figure 4. 静态电流与电源电压间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_thdn-frq_5v_bos259.gif
Figure 6. 总谐波失真 + 信噪比与频率间的关系

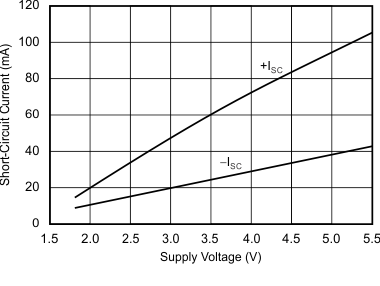

OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_isc-vs_bos259.gif
Figure 8. 短路电流与电源电压间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_ibias-vcm_bos259.gif
Figure 10. 输入偏置电流与输入共模电压间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_bias_current-tmp_bos259.gif
Figure 12. 输入偏置电流与温度间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_settling_time-gain_bos259.gif
Figure 14. 趋稳时间与闭环增益间的关系
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_offset_voltage_prod_bos259.gif
Figure 16. 失调电压产生分布
OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_chan_sep-frq_bos259.gif
Figure 18. 通道分离与频率间的关系

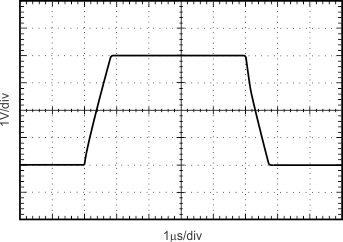

OPA363 OPA2363 OPA364 OPA2364 OPA4364 tc_large-signal_step_response_bos259.gif
CL = 100pF
Figure 20. 大信号阶跃响应
