ZHCSN05A July   2021  – March 2026 OPA2396 , OPA396 , OPA4396

PRODUCTION DATA

  1.   1
  2. 1 特性
  3. 2 应用
  4. 3 说明
  5. 4 引脚配置和功能
  6. 5 规格
    1. 5.1 绝对最大额定值
    2. 5.2 ESD 等级
    3. 5.3 建议运行条件
    4. 5.4 热性能信息：OPA396
    5. 5.5 热性能信息：OPA2396
    6. 5.6 热性能信息：OPA4396
    7. 5.7 电气特性
    8. 5.8 典型特性
  7. 6 详细说明
    1. 6.1 概述
    2. 6.2 功能方框图
    3. 6.3 特性说明
      1. 6.3.1 低输入偏置电流
      2. 6.3.2 输入差分电压
      3. 6.3.3 容性负载驱动
      4. 6.3.4 EMI 抑制
    4. 6.4 器件功能模式
  8. 7 应用和实现
    1. 7.1 应用信息
    2. 7.2 典型应用
      1. 7.2.1 三端 CO 气体传感器
        1. 7.2.1.1 设计要求
        2. 7.2.1.2 详细设计过程
        3. 7.2.1.3 应用曲线
      2. 7.2.2 4mA 至 20mA 环路设计
        1. 7.2.2.1 设计要求
        2. 7.2.2.2 应用曲线
    3. 7.3 电源相关建议
    4. 7.4 布局
      1. 7.4.1 布局指南
      2. 7.4.2 布局示例
  9. 8 器件和文档支持
    1. 8.1 器件支持
      1. 8.1.1 开发支持
        1. 8.1.1.1 PSpice® for TI
        2. 8.1.1.2 TINA-TI™ 仿真软件（免费下载）
    2. 8.2 文档支持
      1. 8.2.1 相关文档
    3. 8.3 接收文档更新通知
    4. 8.4 支持资源
    5. 8.5 商标
    6. 8.6 静电放电警告
    7. 8.7 术语表
  10. 9 修订历史记录
  11. 10机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

7.2.2 4mA 至 20mA 环路设计

工厂自动化系统通常使用 4mA 至 20mA (4-20mA) 通信协议来实现过程自动化。在典型 2 线制 4mA 至 20mA 环路应用中，远程发送器的总功耗限制为 4mA 以下。由于存在功率限制，低功耗至关重要。OPAx396 解决了 4mA 至 20mA 环路应用中的许多设计挑战，这些应用要求低功耗、高精度和高带宽。

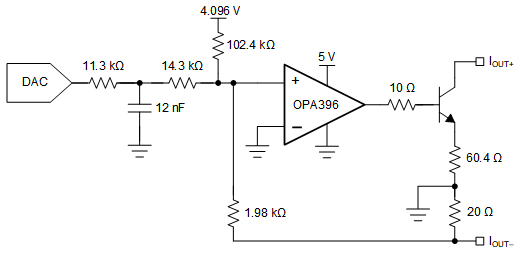

OPA396 OPA2396 OPA4396 4-20mA 环路接口原理图图 7-4 4-20mA 环路接口原理图
