ZHCSKN0E November 2019 – August 2022 OPA182 , OPA2182 , OPA4182
PRODMIX
7.8 典型特性
TA = 25°C，VS = ±18V，VCM = VS/2，RLOAD = 10kΩ 连接至 VS/2，且 CL = 100pF（除非另外说明）
表 7-1 典型特性图
| 说明 | 图表 |
|---|---|

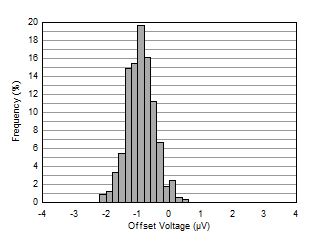

| 失调电压产生分布 | 图 7-1 |
| –40°C 至 125°C 的失调电压漂移分布 | 图 7-2 |
| 输入偏置电流产生分布图 | 图 7-3 |

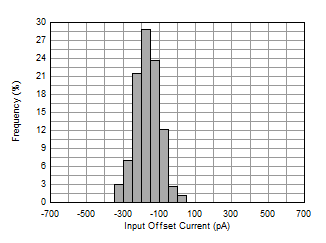

| 输入失调电流产生分布 | 图 7-4 |

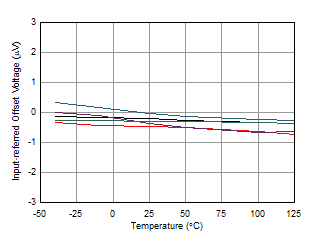

| 失调电压与温度间的关系 | 图 7-5 |

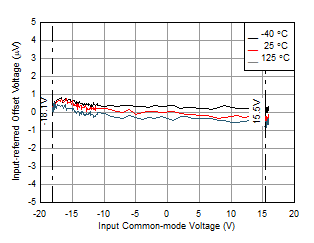

| 失调电压与共模电压间的关系 | 图 7-6 |

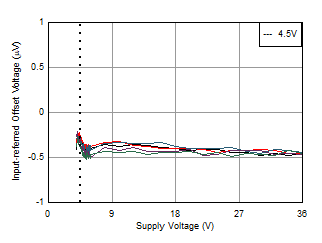

| 偏移电压与电源电压间的关系 | 图 7-7 |

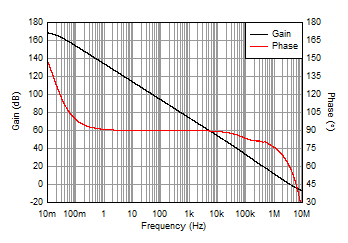

| 开环增益和相位与频率间的关系 | 图 7-8 |

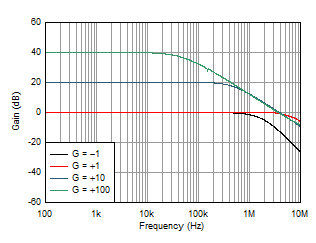

| 闭环增益与频率间的关系 | 图 7-9 |
| 输入偏置电流与共模电压间的关系 | 图 7-10 |

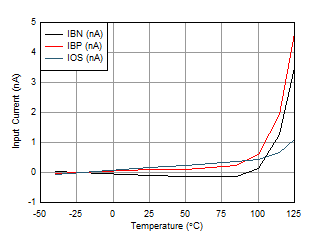

| 输入偏置电流和失调电流与温度间的关系 | 图 7-11 |

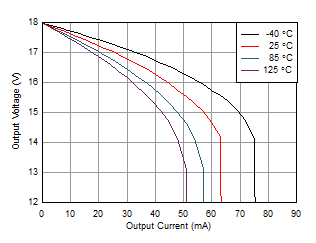

| 输出电压摆幅与输出电流（拉电流）间的关系 | 图 7-12 |
| 输出电压摆幅与输出电流（灌电流）间的关系 | 图 7-13 |

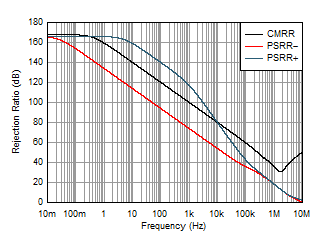

| CMRR 和 PSRR 与频率间的关系 | 图 7-14 |

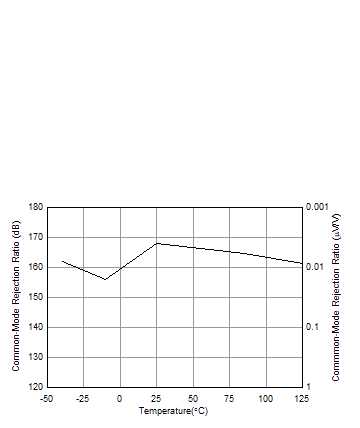

| CMRR 与温度间的关系 | 图 7-15 |
| PSRR 与温度间的关系 | 图 7-16 |

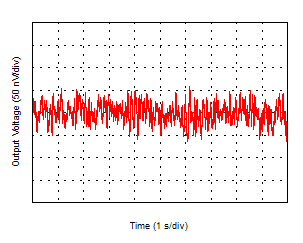

| 0.1Hz 至 10Hz 电压噪声 | 图 7-17 |

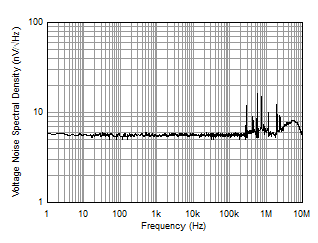

| 输入电压噪声频谱密度与频率间的关系 | 图 7-18 |

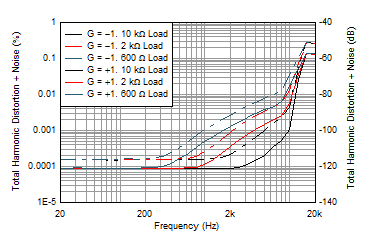

| THD+N 比与频率间的关系 | 图 7-19 |

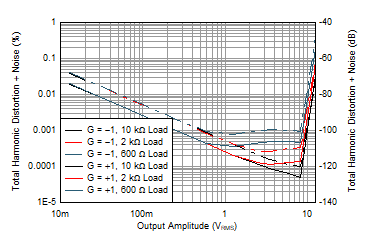

| THD+N 与输出幅度间的关系 | 图 7-20 |

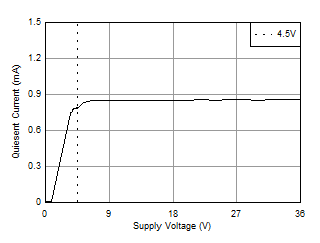

| 静态电流与电源电压间的关系 | 图 7-21 |

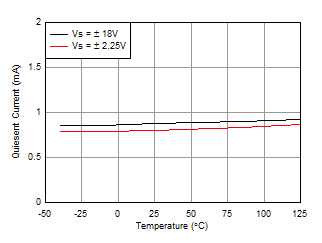

| 静态电流与温度间的关系 | 图 7-22 |
| 开环增益与温度间的关系 (10kΩ) | 图 7-23 |

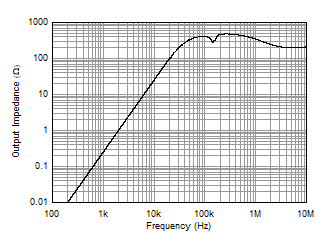

| 开环输出阻抗与频率间的关系 | 图 7-24 |

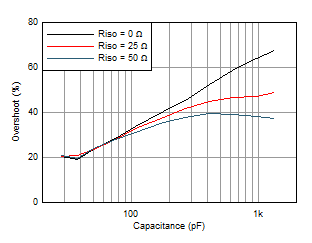

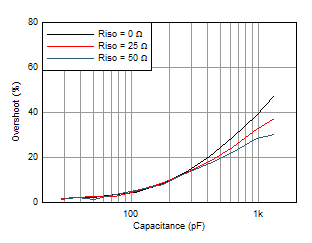

| 小信号过冲与容性负载间的关系（10mV 阶跃） | 图 7-25、图 7-26 |

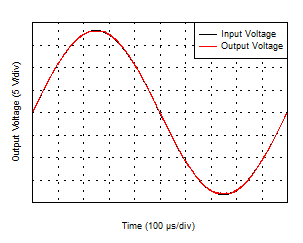

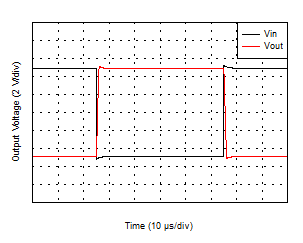

| 无相位反转 | 图 7-27 |
| 正过载恢复 | 图 7-28 |

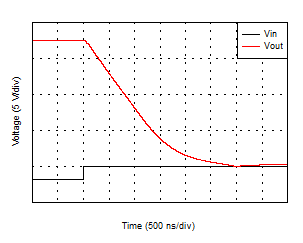

| 负过载恢复 | 图 7-29 |

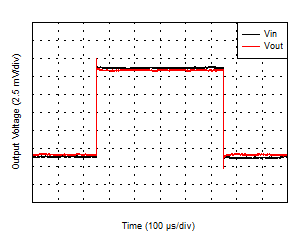

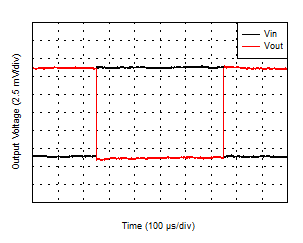

| 小信号阶跃响应（10mV 阶跃） | 图 7-30、图 7-31 |

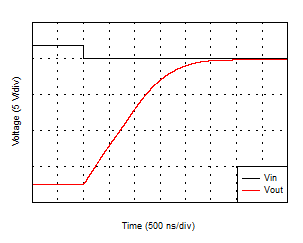

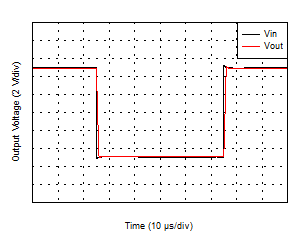

| 大信号阶跃响应（10V 阶跃） | 图 7-32、图 7-33 |

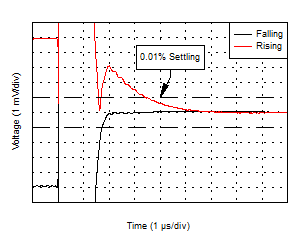

| 建立时间 | 图 7-34 |

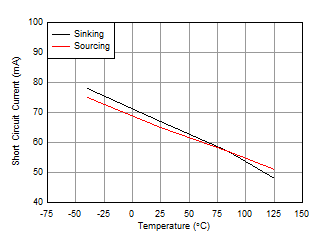

| 短路电流与温度间的关系 | 图 7-35 |

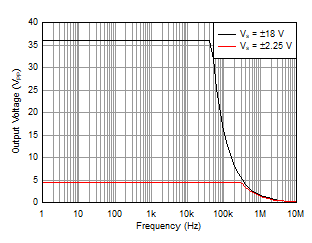

| 最大输出电压与频率间的关系 | 图 7-36 |
| EMIRR 与频率之间的关系 | 图 7-37 |

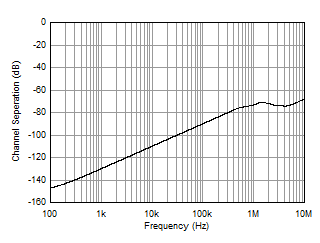

| 通道分离 | 图 7-38 |
| 反相配置 |
| 同相配置 |
| 同相配置 |
| 同相配置 |
| 反相配置 |
| 反相配置 |
