7.2 典型应用

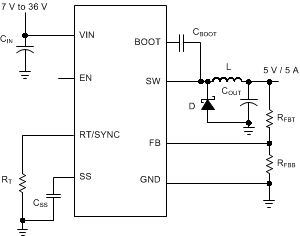

LV14540 只需很少的外部元件，即可实现将宽范围的电源电压转换成固定输出电压。图 7-1 中显示了 5V/5A 应用电路的原理图。外部元件必须满足应用的需求，还需满足器件控制环路的稳定性标准。

LV14540 应用电路，5V 输出图 7-1 应用电路，5V 输出
