6.3.8 开关频率和同步 (RT/SYNC)

可以通过电阻器 RT 从 RT/SYNC 引脚和 GND 引脚对 LV14540 的开关频率进行编程。RT/SYNC 引脚不能悬空或短接至地。对于给定的开关频率，要确定时序电阻，请使用方程式 5 或图 6-4 中的曲线。表 6-1 给出了在给定 fSW 下的 RT 值。

方程式 5. LV14540
LV14540 RT 与频率曲线间的关系图 6-4 RT 与频率曲线间的关系
表 6-1 典型频率设置 RT 电阻
fSW (kHz)RT (kΩ)
200133
35073.2
50049.9
75032.4
100023.2
150015.0
191211.5
200011.0

LV14540 开关操作也可以同步至频率为 250kHz 至 2MHz 的外部时钟。通过图 6-5 中所示的任一电路网络，将方波连接至 RT/SYNC 引脚。内部振荡器由外部时钟的下降沿同步。外部时钟的相关建议包括高电平不低于 1.7V、低电平不高于 0.5V，以及脉冲宽度大于 30ns。在使用低阻抗信号源时，频率设置电阻器 RT 与交流耦合电容器 CCOUP 并联，然后连接至端接电阻器 RTERM（例如 50Ω）。两个串联电阻器在信号源关闭时提供默认的频率设置电阻。对于 CCOUP，可以使用 470pF 陶瓷电容器。图 6-6、图 6-7 和图 6-8 展示了与外部系统时钟同步的器件。

LV14540 与外部时钟同步图 6-5 与外部时钟同步
LV14540 在 CCM 下同步图 6-6 在 CCM 下同步

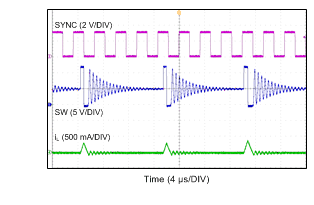

LV14540 在 PSM 下同步图 6-8 在 PSM 下同步

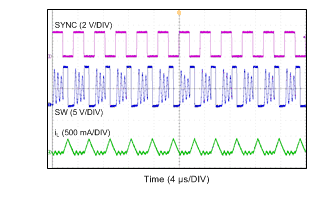

LV14540 在 DCM 下同步图 6-7 在 DCM 下同步

方程式 6 可以计算由最短可控导通时间和输入/输出降压比设置的最大开关频率限制。将开关频率设置为高于该值会导致稳压器跳过开关脉冲，以实现最大输入电压条件下所需的低占空比。

方程式 6. LV14540

其中

  • IOUT = 输出电流
  • RIND = 电感器串联电阻
  • VIN_MAX = 最大输入电压
  • VOUT = 输出电压
  • VD = 二极管压降
  • RDS_ON = 高侧 MOSFET 开关导通电阻
  • tON = 最短导通时间
