Typical Characteristics

at TA = 25°C, VIN = VO(NOM) + 1V, COUT = 10µF, CIN = 1µF all voltage options, ON/OFF pin tied to VIN (unless otherwise noted)

LP2981 LP2981A Output Voltage
            vs Load Current (Legacy Chip)
VIN = 4.3V, VOUT = 3.3V

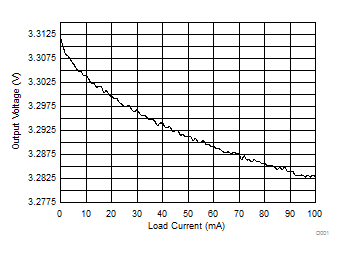

Figure 5-1 Output Voltage vs Load Current (Legacy Chip)
LP2981 LP2981A Load Regulation
            vs Temperature (New Chip)
VIN = 4.3V, VOUT = 3.3V
Figure 5-3 Load Regulation vs Temperature (New Chip)
LP2981 LP2981A Output Voltage
            vs VIN (New Chip)
VOUT = 3.3V
Figure 5-5 Output Voltage vs VIN (New Chip)
LP2981 LP2981A Line Regulation
            vs VIN and Temperature (New Chip)
VOUT = 3.3V, IL = 1mA
Figure 5-7 Line Regulation vs VIN and Temperature (New Chip)
LP2981 LP2981A Dropout Voltage
              (VDO) vs Load Current (New Chip)

Figure 5-9 Dropout Voltage (VDO) vs Load Current (New Chip)
LP2981 LP2981A Ground Pin
            Current (IGND) vs Load Current (New Chip)

Figure 5-11 Ground Pin Current (IGND) vs Load Current (New Chip)
LP2981 LP2981A Line Transient
            Response (New Chip)
VOUT = 3.3V, IL = 100mA
Figure 5-13 Line Transient Response (New Chip)
LP2981 LP2981A Load Transient
            Response (New Chip)
VOUT = 3.3V, COUT = 2.2μF
Figure 5-15 Load Transient Response (New Chip)
LP2981 LP2981A Short-Circuit
            Current vs Time (New Chip)
VIN = 16.0V
Figure 5-17 Short-Circuit Current vs Time (New Chip)
LP2981 LP2981A Short-Circuit
            Current vs Output Voltage (VOUT) (New Chip)

Figure 5-19 Short-Circuit Current vs Output Voltage (VOUT) (New Chip)
LP2981 LP2981A Ripple
            Rejection vs Output Capacitor (CL) and Frequency (New Chip)

Figure 5-21 Ripple Rejection vs Output Capacitor (CL) and Frequency (New Chip)
LP2981 LP2981A Output Noise
            Density vs Output Capacitor (CL) Frequency (New Chip)

Figure 5-23 Output Noise Density vs Output Capacitor (CL) Frequency (New Chip)
LP2981 LP2981A Turn-On
            Waveform (New Chip)
VOUT = 3.3V, RL = 3.3kΩ
Figure 5-25 Turn-On Waveform (New Chip)
LP2981 LP2981A ON/OFF Pin Current vs VON/OFF
            (New Chip)
VIN = 4.3V
Figure 5-27 ON/OFF Pin Current vs VON/OFF (New Chip)
LP2981 LP2981A ON/OFF Threshold vs Temperature (New Chip)

Figure 5-29 ON/OFF Threshold vs Temperature (New Chip)
LP2981 LP2981A Output Voltage
            vs Load Current (New Chip)
VIN = 4.3V, VOUT = 3.3V
Figure 5-2 Output Voltage vs Load Current (New Chip)
LP2981 LP2981A Output Voltage
            vs Temperature (New Chip)
VIN = 4.3V, VOUT = 3.3V
Figure 5-4 Output Voltage vs Temperature (New Chip)
LP2981 LP2981A Output Voltage
            vs VIN and Temperature (New Chip)
VOUT = 3.3V, IL = 1mA
Figure 5-6 Output Voltage vs VIN and Temperature (New Chip)
LP2981 LP2981A Dropout Voltage
              (VDO) vs Temperature (New Chip)

Figure 5-8 Dropout Voltage (VDO) vs Temperature (New Chip)
LP2981 LP2981A Ground Pin
            Current (IGND) vs Temperature (New Chip)

Figure 5-10 Ground Pin Current (IGND) vs Temperature (New Chip)
LP2981 LP2981A Input Current
            vs Input Voltage (VIN) (New Chip)
VOUT = 3.3V, RL = 3.3kΩ
Figure 5-12 Input Current vs Input Voltage (VIN) (New Chip)
LP2981 LP2981A Line Transient
            Response (New Chip)
VOUT = 3.3V, IL = 1mA
Figure 5-14 Line Transient Response (New Chip)
LP2981 LP2981A Short-Circuit
            Current vs Time (New Chip)
VIN = 6.0V
Figure 5-16 Short-Circuit Current vs Time (New Chip)
LP2981 LP2981A Instantaneous
            Short-Circuit Current vs Temperature (New Chip)

Figure 5-18 Instantaneous Short-Circuit Current vs Temperature (New Chip)
LP2981 LP2981A Ripple
            Rejection vs Load Current (IL) and Frequency (New Chip)

Figure 5-20 Ripple Rejection vs Load Current (IL) and Frequency (New Chip)
LP2981 LP2981A Output Noise
            Density vs Load Current (IL) Frequency (New Chip)

Figure 5-22 Output Noise Density vs Load Current (IL) Frequency (New Chip)
LP2981 LP2981A Output Reverse
            Leakage vs Temperature (New Chip)

Figure 5-24 Output Reverse Leakage vs Temperature (New Chip)
LP2981 LP2981A Turn-Off
            Waveform (New Chip)
VOUT = 5V, RL = 5kΩ
Figure 5-26 Turn-Off Waveform (New Chip)
LP2981 LP2981A ON/OFF Pin Current vs VON/OFF
            (New Chip)
VIN = 16.0V
Figure 5-28 ON/OFF Pin Current vs VON/OFF (New Chip)
