ZHCSAI4C August 2008 – November 2015 LMV831 , LMV832 , LMV834
PRODUCTION DATA.
6.7 典型特性
除非另有说明，否则 TA = 25°C，RL = 10kΩ，V+ = 3.3V，V− = 0V。
Figure 1. V+ = 3.3V 时 VOS 与 VCM 间的关系
Figure 3. VOS 与电源电压间的关系
Figure 5. VOS 与 VOUT 间的关系
Figure 7. 85°C 下输入偏置电流与 VCM 间的关系
Figure 9. 电源电流与电源电压间的关系（单路 LMV831）
Figure 11. 电源电流与电源电压间的关系（四路 LMV834）
Figure 13. 电源电流与温度间的关系（双路 LMV832）
Figure 15. 灌电流与电源电压间的关系
RL= 2kΩ
Figure 17. 输出摆幅高位与电源电压间的关系
RL= 2kΩ
Figure 19. 输出摆幅低位与电源电压间的关系
Figure 21. V+ = 3.3V 时输出电压摆幅与负载电流间的关系
Figure 23. 开环频率响应与温度间的关系
Figure 25. 相位裕度与容性负载间的关系
Figure 27. CMRR 与频率间的关系

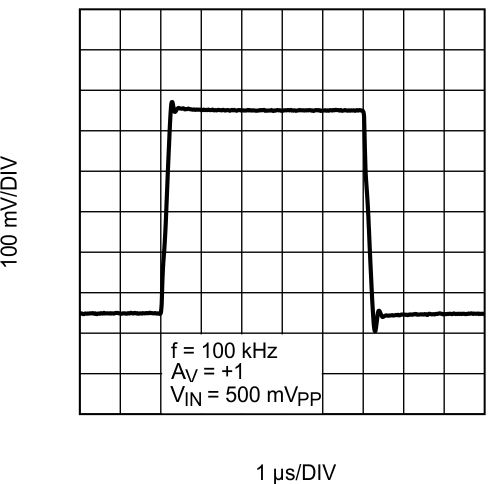

Figure 29. 增益 = 1 时的大信号阶跃响应
Figure 31. 增益 = 1 时的小信号阶跃响应
Figure 33. 压摆率与电源电压间的关系
Figure 35. THD+N 与频率间的关系
Figure 37. ROUT 与频率间的关系
Figure 39. 900MHz 下 EMIRR IN+ 与功率间的关系
Figure 41. 2400MHz 下 EMIRR IN+ 与功率间的关系
Figure 2. V+ = 5V 时 VOS 与 VCM 间的关系
Figure 4. VOS 与温度间的关系
Figure 6. 25°C 下输入偏置电流与 VCM 间的关系
Figure 8. 125°C 下输入偏置电流与 VCM 间的关系
Figure 10. 电源电流与电源电压间的关系（双路 LMV832）

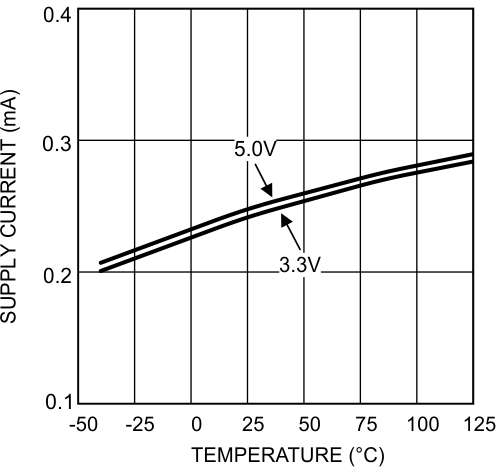

Figure 12. 电源电流与温度间的关系（单路 LMV831）
Figure 14. 电源电流与温度间的关系（四路 LMV834）

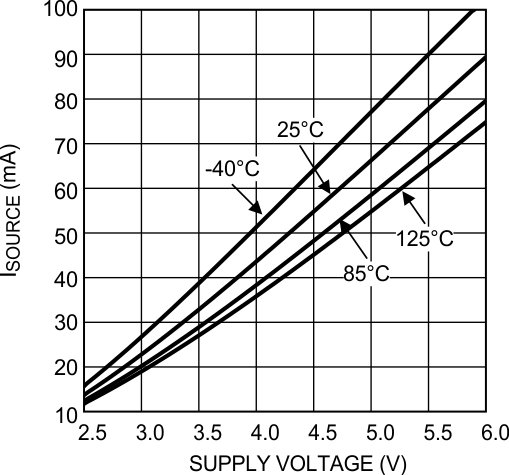

Figure 16. 拉电流与电源电压间的关系
RL= 10kΩ
Figure 18. 输出摆幅高位与电源电压间的关系
RL= 10kΩ
Figure 20. 输出摆幅低位与电源电压间的关系
Figure 22. V+ = 5V 时输出电压摆幅与负载电流间的关系
Figure 24. 开环频率响应与负载条件的关系
Figure 26. PSRR 与频率间的关系
Figure 28. 通道分离与频率间的关系
Figure 30. 增益 = 10 时的大信号阶跃响应
Figure 32. 增益 = 10 时的小信号阶跃响应
Figure 34. 输入电压噪声与频率间的关系
Figure 36. THD+N 与振幅间的关系
Figure 38. 400MHz 下 EMIRR IN+ 与功率间的关系
Figure 40. 1800MHz 下 EMIRR IN+ 与功率间的关系
Figure 42. EMIRR IN+ 与频率间的关系
