ZHCSIB7G September   2005  – October 2015 LMV791 , LMV792

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
    1.     Device Images
      1.      光电二极管跨阻放大器
      2.      低噪声 CMOS 输入
  4. 4 修订历史记录
  5. 5 引脚配置和功能
    1.     引脚功能 - LMV791
    2.     引脚功能 - LMV792
  6. 6 规格
    1. 6.1 绝对最大额定值
    2. 6.2 ESD 额定值
    3. 6.3 建议运行条件
    4. 6.4 热性能信息
    5. 6.5 2.5V 电气特征
    6. 6.6 5V 电气特征
    7. 6.7 典型特征
  7. 7 详细 说明
    1. 7.1 概述
    2. 7.2 功能方框图
    3. 7.3 特性 说明
      1. 7.3.1 低电源电流下的宽带宽
      2. 7.3.2 低输入基准噪声和低输入偏置电流
      3. 7.3.3 低电源电压
      4. 7.3.4 轨至轨输出和接地感应
      5. 7.3.5 关断功能
      6. 7.3.6 小型尺寸
    4. 7.4 器件功能模式
      1. 7.4.1 容性负载容差
      2. 7.4.2 输入电容和反馈电路元素
  8. 8 应用和实施
    1. 8.1 应用信息
    2. 8.2 典型 应用
      1. 8.2.1 跨阻放大器
        1. 8.2.1.1 设计要求
        2. 8.2.1.2 详细设计流程
      2. 8.2.2 应用曲线
      3. 8.2.3 使用 LMV792 的高增益、宽带跨阻放大器
      4. 8.2.4 具有带通滤波功能的音频前置放大器
      5. 8.2.5 传感器接口
  9. 9 电源建议
  10. 10布局
    1. 10.1 布局指南
    2. 10.2 布局示例
  11. 11器件和文档支持
    1. 11.1 器件支持
      1. 11.1.1 开发支持
    2. 11.2 文档支持
      1. 11.2.1 相关文档
    3. 11.3 相关链接
    4. 11.4 社区资源
    5. 11.5 商标
    6. 11.6 静电放电警告
    7. 11.7 术语表
  12. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

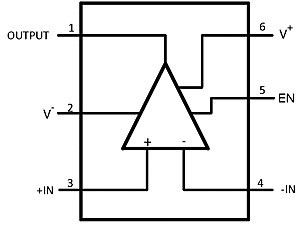

5 引脚配置和功能

LMV791 DDC 封装
6 引脚 SOT
顶视图
LMV791 LMV792 20116801.gif

引脚功能 - LMV791

引脚 I/O 说明
名称 编号
EN 5 I 使能
+IN 3 I 同相输入
–IN 4 I 反相输入
Out 1 O 输出
V+ 6 P 正（最高）电源电压
V– 2 P 负（最低）电源电压
LMV792 DGS 封装
10 引脚 VSSOP
顶视图
LMV791 LMV792 20116802.gif

引脚功能 - LMV792

引脚 I/O 说明
名称 编号
EN A 5 I 使能 A
EN B 6 I 使能 B
IN A+ 3、7 I 反相输入
IN A– 2、8 I 同相输入
Out 1 O 输出 B
Out B 9 O 输出 B
V+ 10 P 正（最高）电源电压
V– 4 P 负（最低）电源电压
