8.2.2 应用曲线

LMV791 已被用于设计具有不同跨阻增益和源电容的多种放大器。Table 1 对这些电路的增益、带宽和反馈电容进行了总结。Figure 53 和 Figure 54 展示了它们的频率响应情况。这里的反馈电容与Equation 3 中的公式略有不同，因为必须考虑电路板和反馈电阻器 RF 的寄生电容。

Table 1. 频率响应结果

跨阻 ATI CIN CF 3dB 频率
470000 50pF 1.5pF 350kHz
470000 100pF 2.0pF 250kHz
470000 200pF 3.0pF 150kHz
47000 50pF 4.5pF 1.5MHz
47000 100pF 6.0pF 1MHz
47000 200pF 9.0pF 700kHz

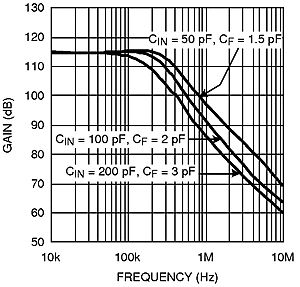

LMV791 LMV792 20116877.gifFigure 53. ATI = 470000 时的频率响应
LMV791 LMV792 20116878.gifFigure 54. ATI = 47000 时的频率响应
